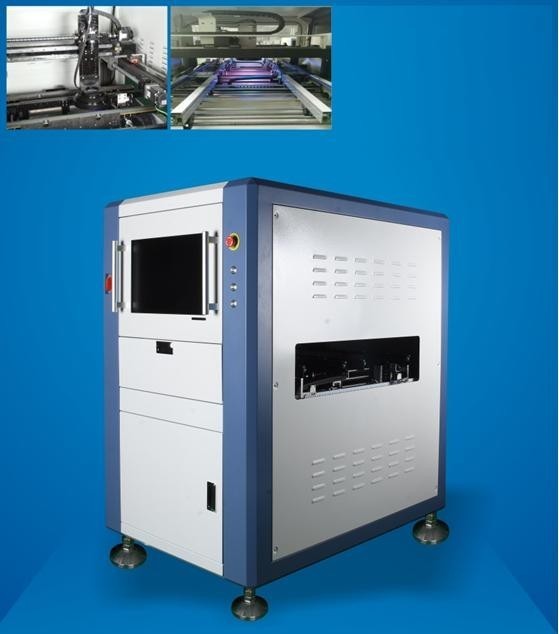

Sistem Inspeksi Rel Ganda Optik Online Otomatis Smt Doule Track Aoi Mesin
Dua jalur INLINE AOI H820
1.Satu kamera bergerak ke arah XY, dan depan dan belakang dua set jalur mengirimkan PCB masing-masing.
2.Bar jalur pertama tetap, dan bar jalur kedua, ketiga dan keempat dapat disesuaikan.
3.Garis produksi jalur ganda untuk berbagai SMT ((1 jalur bar tetap / 1, 3 jalur bar tetap / 1, 4 jalur bar tetap).
4.Sempurna kompatibel dengan fungsi single track online AOI 8 seri.
Spesifikasi: H820
|
Sistem inspeksi |
Aplikasi | Setelah pencetakan stensil, pra/pasca oven reflow, pra/pasca soldering gelombang, FPC dll. | |
|
Modus program |
Pemrograman manual, pemrograman otomatis, impor data CAD, pemrograman independen dual track. | ||
| Pencetakan stensil: Tidak adanya solder, solder yang tidak cukup atau berlebihan, salah selaras solder, jembatan, noda, goresan dll. | |||
|
Item Pemeriksaan |
Cacat komponen: komponen yang hilang atau berlebihan, salah selaras, tidak merata, tepi, berlawanan pemasangan, komponen yang salah atau rusak dll. |
||
|
Cacat pengelasan: terlalu banyak atau tidak ada pengelasan, pengelasan kosong, jembatan, bola pengelasan, IC NG,tembaga noda dll. |
|||
|
Metode Perhitungan |
Pembelajaran mesin, perhitungan warna, ekstraksi warna, operasi skala abu-abu, kontras gambar, OCV / OCR dll. | ||
|
Mode pemeriksaan |
PCB sepenuhnya tertutup, dengan array dan fungsi penandaan yang buruk, satu set mekanisme gerak dan pencitraan, pemeriksaan independen dual track time-sharing, dapat beroperasi pada mode jalur tunggal. | ||
|
Fungsi statistik SPC |
Mencatat data uji sepenuhnya dan melakukan analisis, dengan fleksibilitas tinggi untuk memeriksa status produksi dan kualitas | ||
| Sudut komponen | Dukungan 0 ~ 359 ° rotasi, dengan jarak sudut minimal 1 ° | ||
| Komponen minimum | 01005 chip, 0,3 pitch IC | ||
|
Sistem optik |
Kamera |
Full color high speed kamera digital industri, 5 juta pix/12 juta pix/ 20 juta pix kamera adalah Opsional. |
|
| Resolusi lensa | 10um/15um/18um/20um/25um, dapat disesuaikan | ||
|
sumber cahaya |
Lampu warna multi-saluran stereo bulat, RGB/RGBW/RGBR/RWBR berdasarkan permintaan, lampu aksial atas opsional. | ||
|
Sistem komputer |
Sistem operasi | Windows 7, 64 bit | |
| Monitor | 22 inci,16:10 | ||
| VGA | Membangun dalam kartu grafis, (diskrit grafis opsional) | ||
| CPU | Intel E3 atau tingkat yang sama | ||
| GPU | Opsional | ||
| RAM | 16GB | ||
| HDD | 1TB, (SSD opsional) | ||
|
Perangkat lunak |
Bahasa | Bahasa Cina dan Inggris | |
| Kontrol hak akses | Pengendalian izin login tiga tingkat administrator, programmer dan operator | ||
|
Sistem mekanik |
Mode pemindahan dan inspeksi |
Jalur depan dan belakang disesuaikan secara independen. Dua jalur masuk dan keluar dari papan secara independen dan otomatis, dengan arah L-R / R-L opsional.motor langkah mengangkut PCB dan menyesuaikan lebar jalur, dan XY servo motor drive kamera untuk mengambil gambar. | |
|
Pengaturan jalur |
Rel panduan depan dan belakang diatur secara independen dan otomatis untuk mendukung lebar rel yang berbeda | ||
| Modus tetap PCB | Perlengkapan otomatis | ||
|
Dimensi PCB |
50*50mm(Min) ¥460*360mm(Max) ketika rel ganda, 50*50mm(Min) ¥460*650mm(Max) ketika rel tunggal, dapat disesuaikan | ||
| Ketebalan PCB | 00,3 ∼ 5,0 mm | ||
| Berat PCB | Maksimal: 3 kg | ||
| Pinggir PCB | 3mm, bisa dibuat sesuai kebutuhan | ||
| Pengelompokan PCB | < 5 mm atau 3% dari panjang diagonal PCB | ||
| Tinggi komponen PCB | Atas:35mm,bawah:30mm, disesuaikan, dapat disesuaikan berdasarkan kebutuhan | ||
| Sistem pengemudi XY | AC servo motor, sekrup bola presisi | ||
| XY kecepatan bergerak | Max:830mm/s | ||
| Keakuratan penentuan posisi XY | ¥8um | ||
|
Parameter umum |
Dimensi mesin | L1440 * W1000 * H1620 mm | |
| Kekuatan | AC220V,50/60Hz,1.5KW | ||
| Tinggi PCB dari tanah | 900 ± 20 mm | ||
| Berat mesin | 700kg | ||
| Komunikasi dengan perangkat jalur produksi |
Smema |
||
| Tekanan udara | 0.4 - 0,8 MPa, kontrol listrik opsional untuk menggantikan persyaratan tekanan udara | ||
| Standar keselamatan | Standar keselamatan CE | ||
| Suhu lingkungan dan kelembaban | 10°35°C, 35°80% RH (tidak kondensasi) | ||
| Opsional | Stasiun pemeliharaan, sistem pemrograman offline, SPC servo, sistem barcode, koneksi MES. | ||
