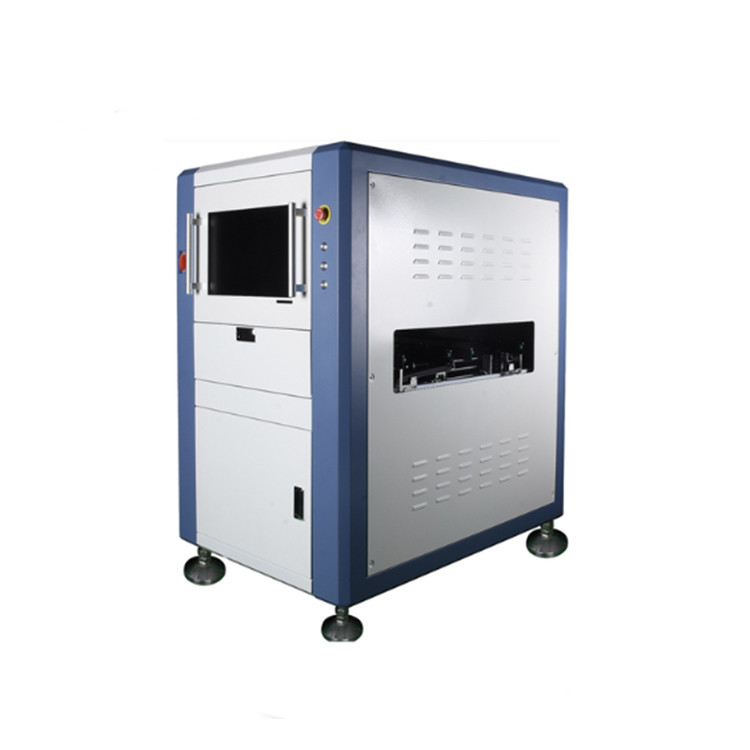

Sistem Inspeksi Aoi Lelang Ganda Otomatis Lintasan Doule Peralatan Inspeksi Aoi
Karakteristik mesin:
1.Teknologi visi penuh warna dengan presisi tinggi
2. Offline pemrograman, fungsi debugging offline
3.Jigsaw dan Multi Mark (termasuk fungsi Bad Mark)
4Konfigurasi hardware berkualitas tinggi, mesin sederhana dan stabil
5.Fungsi perangkat lunak SPC yang kuat, analisis kualitas real-time
6Algoritma deteksi ganda dengan tingkat deteksi tinggi dan tingkat positif palsu rendah
7Pengakuan otomatis barcode dan pengakuan teks OCR oleh kamera
8. Dapat digunakan dalam berbagai posisi setelah mencetak, di depan tungku, di belakang tungku, dll
9Berdasarkan data CAD, secara otomatis mencari perpustakaan komponen untuk mewujudkan pemrograman otomatis
10.Sistem remote control yang terhubung melalui jaringan kabel atau nirkabel
Spesifikasi: H820
|
Sistem inspeksi |
Aplikasi | Setelah pencetakan stensil, pra/pasca oven reflow, pra/pasca soldering gelombang, FPC dll. | |
|
Modus program |
Pemrograman manual, pemrograman otomatis, impor data CAD, pemrograman independen dual track. | ||
| Pencetakan stensil: Tidak adanya solder, solder yang tidak cukup atau berlebihan, salah selaras solder, jembatan, noda, goresan dll. | |||
|
Item Pemeriksaan |
Cacat komponen: komponen yang hilang atau berlebihan, salah selaras, tidak merata, tepi, berlawanan pemasangan, komponen yang salah atau rusak dll. |
||
|
Cacat pengelasan: terlalu banyak atau tidak ada pengelasan, pengelasan kosong, jembatan, bola pengelasan, IC NG,tembaga noda dll. |
|||
|
Metode Perhitungan |
Pembelajaran mesin, perhitungan warna, ekstraksi warna, operasi skala abu-abu, kontras gambar, OCV / OCR dll. | ||
|
Mode pemeriksaan |
PCB sepenuhnya tertutup, dengan array dan fungsi penandaan yang buruk, satu set mekanisme gerak dan pencitraan, pemeriksaan independen dual track time-sharing, dapat beroperasi pada mode jalur tunggal. | ||
|
Fungsi statistik SPC |
Mencatat data uji sepenuhnya dan melakukan analisis, dengan fleksibilitas tinggi untuk memeriksa status produksi dan kualitas | ||
| Sudut komponen | Dukungan 0 ~ 359 ° rotasi, dengan jarak sudut minimal 1 ° | ||
| Komponen minimum | 01005 chip, 0,3 pitch IC | ||
|
Sistem optik |
Kamera |
Full color high speed kamera digital industri, 5 juta pix/12 juta pix/ 20 juta pix kamera adalah Opsional. |
|
| Resolusi lensa | 10um/15um/18um/20um/25um, dapat disesuaikan | ||
|
sumber cahaya |
Lampu warna multi-saluran stereo bulat, RGB/RGBW/RGBR/RWBR berdasarkan permintaan, lampu aksial atas opsional. | ||
|
Sistem komputer |
Sistem operasi | Windows 7, 64 bit | |
| Monitor | 22 inci,16:10 | ||
| VGA | Membangun dalam kartu grafis, (diskrit grafis opsional) | ||
| CPU | Intel E3 atau tingkat yang sama | ||
| GPU | Opsional | ||
| RAM | 16GB | ||
| HDD | 1TB, (SSD opsional) | ||
|
Perangkat lunak |
Bahasa | Bahasa Cina dan Inggris | |
| Kontrol hak akses | Pengendalian izin login tiga tingkat administrator, programmer dan operator | ||
|
Sistem mekanik |
Mode pemindahan dan inspeksi |
Jalur depan dan belakang disesuaikan secara independen. Dua jalur masuk dan keluar dari papan secara independen dan otomatis, dengan arah L-R / R-L opsional.motor langkah mengangkut PCB dan menyesuaikan lebar jalur, dan XY servo motor drive kamera untuk mengambil gambar. | |
|
Pengaturan jalur |
Rel panduan depan dan belakang diatur secara independen dan otomatis untuk mendukung lebar rel yang berbeda | ||
| Modus tetap PCB | Perlengkapan otomatis | ||
|
Dimensi PCB |
50*50mm(Min) ¥460*360mm(Max) ketika rel ganda, 50*50mm(Min) ¥460*650mm(Max) ketika rel tunggal, dapat disesuaikan | ||
| Ketebalan PCB | 00,3 ∼ 5,0 mm | ||
| Berat PCB | Maksimal: 3 kg | ||
| Pinggir PCB | 3mm, bisa dibuat sesuai kebutuhan | ||
| Pengelompokan PCB | < 5 mm atau 3% dari panjang diagonal PCB | ||
| Tinggi komponen PCB | Atas:35mm,bawah:30mm, disesuaikan, dapat disesuaikan berdasarkan kebutuhan | ||
| Sistem pengemudi XY | AC servo motor, sekrup bola presisi | ||
| XY kecepatan bergerak | Max:830mm/s | ||
| Keakuratan penentuan posisi XY | ¥8um | ||
|
Parameter umum |
Dimensi mesin | L1440 * W1000 * H1620 mm | |
| Kekuatan | AC220V,50/60Hz,1.5KW | ||
| Tinggi PCB dari tanah | 900 ± 20 mm | ||
| Berat mesin | 700kg | ||
| Komunikasi dengan perangkat jalur produksi |
Smema |
||
| Tekanan udara | 0.4 - 0,8 MPa, kontrol listrik opsional untuk menggantikan persyaratan tekanan udara | ||
| Standar keselamatan | Standar keselamatan CE | ||
| Suhu lingkungan dan kelembaban | 10°35°C, 35°80% RH (tidak kondensasi) | ||
| Opsional | Stasiun pemeliharaan, sistem pemrograman offline, SPC servo, sistem barcode, koneksi MES. | ||
Kinerja yang kuat
1Teknologi pembelajaran mendalam + teknologi pemrosesan GPU, pencocokan kuat teknologi hitam, tingkat deteksi yang sangat tinggi, tingkat penilaian yang sangat rendah,dan peningkatan kinerja hingga 70% dibandingkan dengan generasi sebelumnya.
2Kamera kecepatan tinggi 140FPS + lensa telecentric khusus + sumber cahaya koaksial LED berbentuk menara komposit generasi kelima,penangkapan gambar dan transmisi data secepat kilatApakah itu pengenalan komponen kecil, pengenalan layar sutra buram, pengenalan komponen tinggi, Anda dapat melihat sekilas.
3. Generasi baru produk yang lebih cerdas, lebih sederhana, lebih stabil, dan lebih user-friendly. waktu pemrograman dan debugging sangat dipersingkat, dan efisiensi meningkat secara linier.
4Generasi baru produk memecahkan belenggu kinerja lagi, sangat mengurangi penilaian yang salah, dan mengurangi beban kerja dari penilaian ulang manual,yang sangat meningkatkan kontrol satu orang dan beberapa garisSebagai contoh, satu orang asli dapat mengontrol empat baris.
Pusat Kontrol Cerdas
1 Proses pemrograman dan debugging yang rumit selalu menjadi alasan utama mengapa insinyur lelah menggunakan AOI, dan juga merupakan kemacetan produksi yang efisien.Pemrograman cepat dan perubahan model yang cepat adalah simbol AOI kelas atas. ALD7720S memiliki berbagai mode pemrograman cepat. Dengan mengimpor data CAD, ia dapat secara otomatis menghubungkan ke standar publik atau templat spesifikasi untuk menyelesaikan program,Menanggapi kebutuhan pengujian model baru dengan cepatHal ini dapat diterapkan pada mode produksi besar, menengah dan kecil dan jenis produk.
2 Berdasarkan peningkatan efisiensi, selain prosesor seri i dan pemrosesan multi-threaded, teknologi pemrograman dan debugging non-stop terbaru telah dikembangkan.Pengguna dapat jarak jauh menyelesaikan optimasi program dari beberapa lini produksi tanpa menangguhkan operasi mesin untuk mencapai deteksi dan pemrogramanMeningkatkan kapasitas produksi.
3 Stasiun pemeliharaan terhubung ke AO1 melalui kabel jaringan dan HUB. Anda dapat memilih satu stasiun perbaikan ke satu AOI, beberapa stasiun perbaikan ke beberapa AOl,dan satu stasiun perbaikan ke beberapa mode AOI untuk melihat hasil pengujian.
Peralatan AOI akan mengirimkan data inspeksi ke Stasiun Perbaikan secara real time selama proses produksi.yang dikirim ke TRAY yang berbeda, sehingga dapat mewujudkan kontrol proses otomatis sepenuhnya, dan satu orang mengontrol beberapa jalur.
