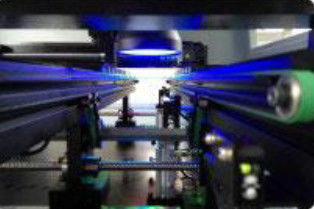

Mesin Inspeksi AOI Visual Otomatis Peralatan tombol listrik dikendalikan

Pemeriksaan

Menggunakan beberapa algoritma secara sintetis seperti Widm, Teknologi Kontras Gambar Warna, Teknologi Ekstraksi Warna, Kesamaan, Teknologi Penanganan Dua Nilai, Ocr/Ocv Dan sebagainya.

Kamera

5 juta Kamera Ccd Warna: 10um/15um/18um/20um/25um

Sumber cahaya

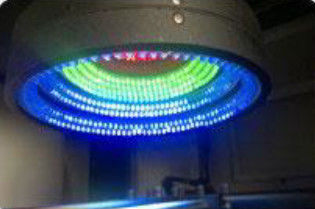

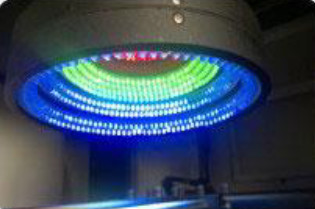

Cahaya berwarna multi-saluran tiga dimensi berbentuk cincin, pilih RGB/RGBW/RGBR/RWBR tergantung pada aplikasi

Kecepatan pemrosesan gambar

0201 komponen

< 10 ms

Waktu Per Gambar

< 170ms

Isi pengujian

Kekurangan Paste Printig

Salah selaras, Overflow, Tidak mencukupi, Paste terbuka, noda

Cacat komponen

Hilang, salah selaras, miring, Tombstone, Billboard, Overtumed, Kebalikan Polarity, Salah, Rusak

Cacat Solder

Overflow, Tidak mencukupi, Solder pendek, noda

Langkah-langkah anti-statis

Outlet listrik anti-statis, antistatik mahkota

Ukuran PCB

20 mm × 20 mm sampai 450 mm x 350 mm (Mampu Membuat Ukuran Lebih Besar Menurut Permintaan Klien)

Ketebalan PCB

00,3 mm ~ 5,0 mm

Toleransi PCB Warp

< 5 mm

Penghapusan komponen

Bagian atas <35mm, bagian bawah <75mm

Bagian Ruang Minimal

01005 chip & 0.3mmpitch

Platform X,Y

Pengemudi

AC Serverv

Lokasi yang tepat

< 8um

Kecepatan gerak

830 mm/SEC (MAX)

Sistem operasi

Windows 7 64-bit

Mengontrol & Mengenali

karakteristik

Widm, Study Ok Template, Mengatur Gambar Template Secara Otomatis, Mengidentifikasi Data Dan Nilai Numerik Kesalahan

operasi

Pemrograman grafis, bawa bersama dengan perpustakaan chip dan mendapatkan kerangka inspeksi sesuai dengan bentuk chip, posisi Aureate, penyesuaian mikron, dan pemrograman mudah

Tanda

Tanda Angka

0 2 tanda dapat dipilih

Mengenali Kecepatan

0.5s/Pcs

Komputer host

CPU:Intel E3, Memori:16GB, Hard Disk:1TB

Tampilan

22 "LED display

Dimensi mesin ((L*W*H)

L1120mm × 900mm × 1400mm

Berat badan

Sekitar 480 kg

Kekuatan

AC220v, 10%, Single Phase 5a 50/60hz, Konsumsi Daya 600w
