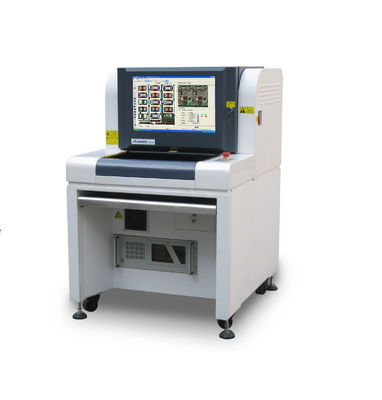

Mesin Inspeksi Optik Otomatis PCB AOI Offline 2D Aleader ALD7120 dengan Catu Daya 220V/50Hz

MOQ:	1set
Kemasan standar:	Kotak kayu
Periode Pengiriman:	15 hari kerja
Metode Pembayaran:	L/C,T/T,Western Union
Kapasitas Pasokan:	100 set/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

Aleader

Sertifikasi

CE ISO

Nomor model

ALD7120

Nama Produk:

Mesin Inspeksi AOI

Sumber cahaya:

Struktur melingkar sumber cahaya LED RGB

ukuran PCB:

20 mm × 20 mm sampai 350 mm x 450 mm

Bagian minimal:

keping 01005

Lokasi yang akurat:

< 8 μm

Menampilkan:

Layar LED 22".

Berat:

Sekitar 480kg

Catu daya:

220V/50Hz

Menyoroti:

Mesin Inspeksi PCB AOI PCB

Mesin Inspeksi PCB AOI Offline 2D

Mesin Pemeriksaan Optik Otomatis PCB

Deskripsi Produk

High Precision SMT PCB AOI, Mesin Inspeksi Optik Otomatis PCB

ALeader ALD7120 2D Offline AOI system dirancang khusus untuk toko SMT kecil dan menengah.

Dengan jejaknya yang kecil dan operasi yang tenang, ALD7120 dapat digunakan dalam produksi serta di lingkungan laboratorium.

Sistem ini menggunakan teknologi i3D mutakhir dan dilengkapi dengan kamera berkecepatan tinggi
modul pencahayaan.

Konfigurasi standar termasuk perangkat lunak SPC dan Repair, yang diinstal pada sistem.

ALD7120 dapat digunakan untuk memeriksa PCB setelah reflow, setelah gelombang, komponen pada perekat dan banyak lagi.

Spesifikasi fungsional

ALD7120

ALD7130

ALD7150

Papan Uji

Setelah aliran kembali

Metode pengujian

Banyak algoritma internasional terkemuka seperti TOC, Histograms, Match, Short, OTHER,

CREST, algoritma PIN, parameter pengaturan otomatis sesuai dengan titik uji yang berbeda.

Kamera

Kamera industri digital cerdas berkecepatan tinggi

Resolusi/Jarak/Kecepatan

(Standar): (Opsinya):

(Opsinya):

15μm/Pixel 10μm/Pixel

8μm/Pixel

FP:36.00mmX30.72mm FOV:24.00mmX20.48mm

FP:19.20mmX16.38mm

(Kecepatan) <200ms/FOV(Kecepatan) <200ms/FOV

(Kecepatan) <200ms/FOV

Cahaya

Lampu LED menara cincin koaksial RRGB yang sangat terang (cahaya berwarna)

Mode Program

Pemrograman manual, Auto frame, input CAD secara otomatis sesuai dengan perpustakaan komponen

Kontrol jarak jauh

Kontrol jarak jauh melalui TCP/IP. Periksa, mulai atau berhenti mesin, atau modifikasi prosedur kapan saja.

Inspeksi Item

Penampilan buruk seperti salah selaras, tidak cukup, pendek, hilang, miring, billboard, mounting di sisi, terbalik,

Bagian yang salah, rusak, polaritas, pengelasan palsu, pengelasan yang hilang, lem yang berlebihan, pengelasan kosong, pin penutup pengelasan

Fitur Khusus

Beberapa program berjalan secara bersamaan (mendukung program perubahan otomatis)

SPC dan kontrol program

Statistik dan analisis semua data uji, memeriksa produksi dan analisis kualitas di mana saja, dapat output Excel, file Txt

Sistem Barcode

Kamera dapat membaca dan mentransfer Barcode secara otomatis ((satu dimensi atau dua dimensi), Fungsi Multi-Mark (termasuk Bad Mark)

Server Mode

Data administratif dari banyak AOI melalui server pusat

Sistem Operasi

Windows

Tampilan/Keluar

LCD

Spesifikasi Sistem

Ukuran PCB

50×50mm ((Min) 430×330mm ((Max))

50×50mm ((Min) 620×460mm ((Max))

50×50mm ((Min) 870×650mm ((Max))

Ketebalan PCB

0.3 sampai 5 mm

Kebersihan tepi sistem penjepit

TOP:3.5mm Bagian bawah:3.5mm

Berat PCB

3kg

Toleransi PCB

< 5 mm atau 2% dari panjang diagonal PCB

Tinggi PCB

Sisi atas: 30mm Sisi bawah: 80mm

Sisi atas: 30mm Sisi bawah: 120mm

Bagian atas: 30mm

Bagian bawah: 120mm

Conveyor

Klem otomatis, Kompensasi otomatis untuk menghindari distorsi

Ketinggian konveyor

850 sampai 920mm

Arah Conveyor

Kiri→ kanan atau kanan→ kiri

Pengemudi X/Y

Sekrup dan AC servo driver, PCB tetap, Kamera di XY, disetujui dengan CTQ

Sumber Daya

AC230V 50/60 kurang dari 0.5KVA

Udara yang Dikompres

Udara terkompresi tidak digunakan

Berat badan

Sekitar 290KG

Sekitar 400kg.

Sekitar 550KG

Dimensi

870×1070×1310mm (L×W×H)

1090 × 1360 × 1390 mm (L × W × H)

1340 × 1750 × 1615 mm (L × W × H)

Kelembaban

10°35°C 35°80% RH (tanpa embun)

Sertifikat

Sesuai dengan standar CE

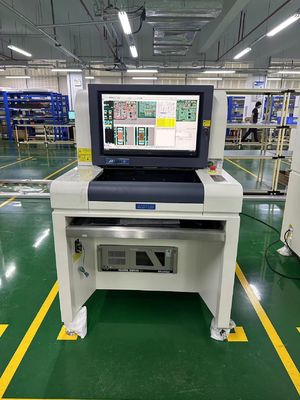

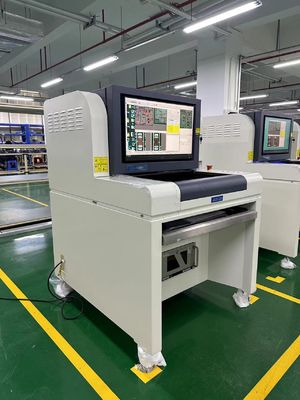

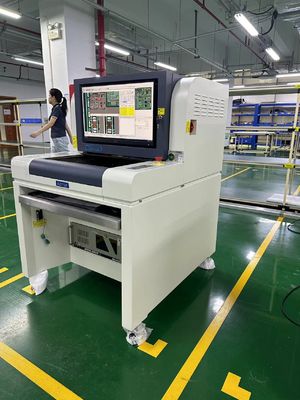

Mesin Inspeksi Optik Otomatis PCB AOI Offline 2D Aleader ALD7120 dengan Catu Daya 220V/50Hz

Informasi Perusahaan

Shenzhen Honreal Technology Co., Ltd adalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan..Modal terdaftar perusahaan adalah 5 juta. Sejak pendirian perusahaan, Honreal telah bersikeras dalam pengembangan teknologi sebagai inti, kualitas sebagai kelangsungan hidupnya,penelitian dan pengembangan independen, dan inovasi terus menerus. Setelah upaya terus menerus, ia memiliki sejumlah paten penemuan teknologi tinggi.

Mesin Inspeksi Optik Otomatis PCB AOI Offline 2D Aleader ALD7120 dengan Catu Daya 220V/50Hz

Sertifikasi

Mesin Inspeksi Optik Otomatis PCB AOI Offline 2D Aleader ALD7120 dengan Catu Daya 220V/50Hz

FAQ

T: Bagaimana Anda bisa menjamin kualitas penjualan Anda?
A: Kami menjamin bahwa setiap set mesin berada di bawah pengujian yang ketat sebelum dikirimkan kepada Anda, untuk memastikan kinerja yang sangat baik dari semua produk.

Q: Bagaimana pelatihan?

A:Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan

mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang dengan mesin bersama-sama.

T: Saya ingin bertanya apakah mungkin untuk memiliki logo saya pada produk.
Kami harap Anda tahu bahwa perusahaan kami sangat mendukung layanan logo yang disesuaikan, kami melakukan ini.

T: Apakah sulit untuk menggunakan mesin ini?

A: Tidak, tidak sulit sama sekali. Untuk klien kami sebelumnya, paling banyak 2 hari sudah cukup untuk belajar mengoperasikan mesin.
