Rumah /Produk/Mesin Inspeksi AOI/Sistem Inspeksi AOI Inline SMT Otomatis Mesin Inspeksi Optik PCB Otomatis

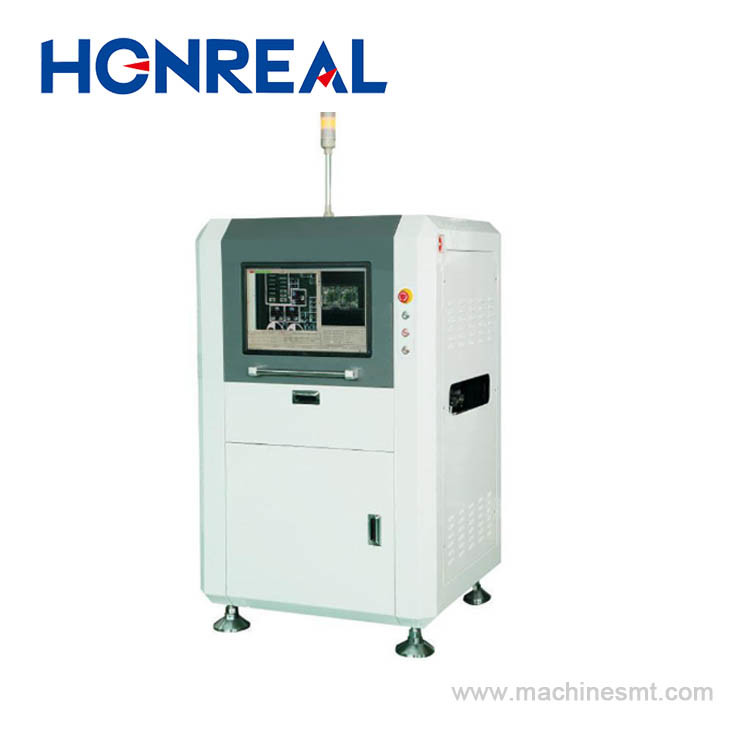

Sistem Inspeksi AOI Inline SMT Otomatis Mesin Inspeksi Optik PCB Otomatis

1set
MOQ
USD 23000-28000 Per Set
harga
Sistem Inspeksi AOI Inline SMT Otomatis Mesin Inspeksi Optik PCB Otomatis
fitur Galeri Deskripsi Produk Quote request suatu
fitur
Spesifikasi
Kamera: Kamera CCD Berwarna-warni
Pengaturan Lebar: Secara otomatis
Ukuran PCB: 20 mm × 20 mm hingga 360 mm x 400 mm
Bagian minimal: keping 01005
Lokasi yang akurat: < 8 μm
Kecepatan pergerakan: 830 mm/detik (maks)
Tampilan: tampilan 22".
Dimensi mesin: L980mm × 980mm × 1600 mm
Menyoroti:

Sistem Inspeksi SMT AOI

,

Mesin Inspeksi AOI Inline

,

Mesin Inspeksi AOI PCB otomatis
Informasi dasar
Tempat asal: Cina
Nama merek: HONREAL
Sertifikasi: CE ISO
Nomor model: H800
Syarat-syarat pembayaran & pengiriman
Kemasan rincian: Kotak kayu
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 100 set/Bulan
Deskripsi Produk

Sistem Inspeksi AOI Inline SMT Otomatis Mesin Inspeksi Optik PCB Otomatis



Deskripsi

1.Gampang dioperasikan dan multi-fungsi AOI

Hal ini dapat ditempatkan di beberapa titik pengendalian kualitas di SMT Line untuk memeriksa kualitas pencetakan paste 2D, memeriksa cacat komponen sebelum pengelasan reflow,memeriksa kualitas PCBA setelah pengelasan ulang dan pengelasan gelombang DIP.

2.Sederhana antarmuka

Antarmuka perangkat lunak sederhana sesuai dengan operasi harian dan efektif
Panduan kerja, membuat peralatan untuk mempertahankan secara konsisten
Perangkat lunak ini komprehensif dan fleksibel
Permintaan pelatihan terendah

Melalui warna permukaan, kecerahan, bentuk bola solder dan fitur warna untuk memeriksa apakah ada bola solder pada PCB. mesin dapat memeriksa bola solder mengelilingi komponen,juga dapat memeriksa seluruh PCB melalui kerangka pemeriksaan.
3Fungsi inspeksi BGA
Fungsi ini digunakan sebelum pemasangan untuk memeriksa apakah tidak ada solder yang cukup, bola yang hilang, jembatan solder dan sebagainya.



H800 Parameter teknis:

Kategori Proyek Spesifikasi
Sistem identitas visual
Pemeriksaan Menggunakan beberapa algoritma secara sintetis seperti Widm, Teknologi Kontras Gambar Warna, Teknologi Ekstraksi Warna, Kesamaan, Teknologi Penanganan Dua Nilai, Ocr/Ocv Dan sebagainya.
Kamera 5 juta Kamera Ccd Warna: 10um/15um/18um/20um/25um
Sumber cahaya Cahaya berwarna multi-saluran tiga dimensi berbentuk cincin, pilih RGB/RGBW/RGBR/RWBR tergantung pada aplikasi
Kecepatan pemrosesan gambar 0201 komponen < 7,6 ms
Waktu Per Gambar 220×450ms
Isi pengujian Cacat Pencetakan Salah selaras, Overflow, Tidak mencukupi, Paste terbuka, noda
Cacat komponen Hilang, salah selaras, miring, Tombstone, Billboard, terbalik, polaritas terbalik, salah, rusak
Cacat Solder Overflow, Tidak mencukupi, Solder pendek, noda
Inspeksi Soldering Gelombang Overflow, tidak mencukupi, pendek, Lebu berlebih, lebu kosong
Sistem mekanisme
Ukuran PCB 20 mm × 20 mm sampai 400 mm x 360 mm (Mampu membuat ukuran yang lebih besar sesuai dengan permintaan klien)
Conveyor PCB Dari kiri ke kanan (Opssional, dari kanan ke kiri),Pengaman PCB: dari bawah ke atas, Pengisian dan pengungkapan PCB otomatis, Kebersihan yang dapat disesuaikan, Sesuai dengan standar SMEMA.
Ketebalan PCB 00,3 mm ~ 5,0 mm
Toleransi PCB Warp < 5 mm
Penghapusan komponen Bagian atas <35mm, Bagian bawah <35mm
Bagian Ruang Minimal 01005 chip & 0.3mmpitch
Platform X,Y Pengemudi AC Server
Lokasi yang tepat < 8um
Kecepatan gerak 830 mm/SEC (MAX)
Sistem perangkat lunak
Sistem operasi Microsoft Windows 7 X64
Mengontrol & Mengenali karakteristik Widm, Study Ok Template, Mengatur Gambar Template Secara Otomatis, Mengidentifikasi Data Dan Nilai Numerik Kesalahan
operasi Pemrograman grafis, bawa bersama dengan perpustakaan chip dan mendapatkan kerangka inspeksi sesuai dengan bentuk chip, posisi Aureate, penyesuaian mikron, dan pemrograman mudah
Jaringan Pelabuhan komunikasi SMEMA,
Operasi Pemrograman grafis, Cina, Inggris
Sistem kontrol
Komputer host CPU:Intel E3, Memori:16GB, Hard Disk:1TB
Tampilan 22 "LED display
Parameter lainnya
Dimensi mesin ((L*W*H) L980mm × 980mm × 1600 mm
Berat badan Sekitar 600 kg
Kekuatan AC220v, 10%, Single Phase 5a 50/60hz, Konsumsi Daya 600w
