Mesin Inspeksi AOI SMT Off Line Dengan Kamera Warna CCD 22 "LED Display

MOQ:	1set
Harga:	USD 13000-16000 Per Set
Kemasan standar:	Kotak kayu
Periode Pengiriman:	15 hari kerja
Metode Pembayaran:	L/C,T/T,Western Union
Kapasitas Pasokan:	100 set/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

HONREAL

Sertifikasi

CE ISO

Nomor model

Kamera:

Resolusi kamera warna CCD

Sumber cahaya:

Struktur melingkar sumber cahaya LED RGB

ukuran PCB:

450 mm x 350 mm

Bagian minimal:

0201 chip & 0.3mmpitch

Kecepatan pergerakan:

830 mm/detik (maks)

Menampilkan:

Layar LED 22".

Menyoroti:

Mesin Inspeksi AOI Off Line

Mesin Inspeksi AOI 22 "Tampilan

CCD Kamera mesin Aoi SMT

Deskripsi Produk

22 "Mesin SMT Aoi Offline Layar LED Dengan Kamera Warna CCD

AOI dapat digunakan di lokasi-lokasi berikut dalam lini SMT: pasca pasta, pra-reflow, pasca-reflow, atau area gelombang.

Multi-algoritma dan teknik:

Struktur baru dan keamanan ketat;
Pemrograman dan mode debug sederhana, mudah dioperasikan;
Secara otomatis mengidentifikasi PCB, dan secara otomatis mengidentifikasi jika papan dipasang terbalik 180°;
Inspeksi simultan untuk multi-papan dan pergeseran inspeksi 2 sisi papan (komponen atas dan bawah) meningkatkan efisiensi inspeksi;
Sistem identifikasi barcode kamera pintar. (Kamera dapat mengidentifikasi barcode satu dimensi dan barcode matriks data);
Sistem analisis SPC profesional, memantau dan menganalisis kualitas produk secara real time;
Sistem pemantauan multi-mesin, dapat mengetahui kondisi semua lini produksi dengan baik;
Pemrograman dan debugging jarak jauh membuat perangkat lunak lebih mudah dan nyaman.

Konfigurasi parameter:

Kategori

Proyek

Spesifikasi

Sistem identifikasi visual

Inspeksi	Menggunakan Berbagai Algoritma Secara Sintetis Seperti Widm, Teknologi Kontras Gambar Warna, Teknologi Ekstraksi Warna, Kesamaan, Teknologi Penanganan Dua Nilai, Ocr/Ocv Dan Lainnya.
Kamera	Kamera CCD Warna 5 juta piksel: 10um/15um/18um/20um/25um

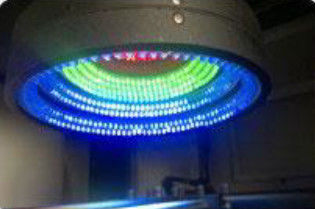

Sumber cahaya	Cahaya berwarna multi-saluran tiga dimensi berbentuk cincin, pilih RGB/RGBW/RGBR/RWBR tergantung pada aplikasi
Kecepatan pemrosesan gambar	Komponen 0201	<10 ms
	Waktu Per-Gambar	<170ms
Konten pengujian	Cacat Pencetakan Pasta	Tidak sejajar, Meluap, Kurang, Pasta Terbuka, Noda
	Cacat Komponen	Hilang, Tidak Sejajar, Miring, Batu Nisan, Papan Nama, Terbalik, Polaritas Terbalik, Salah, Rusak
	Cacat Solder	Meluap, Kurang, Solder Pendek, Noda
Tindakan Anti Statis	Stopkontak Listrik Anti Statis, Cincin Anti Statis

Sistem mekanisme

Ukuran PCB	20 mm × 20 mm hingga 450mm x 350 mm (Ukuran Lebih Besar Dapat Dibuat Sesuai Permintaan Klien)
Ketebalan PCB	0,3 mm ~ 5,0 mm
Toleransi Kelengkungan PCB	<5 mm
Jarak Komponen	Atas<35mm, Bawah <75mm
Bagian Jarak Minimum	Chip 0201 & pitch 0,3mm

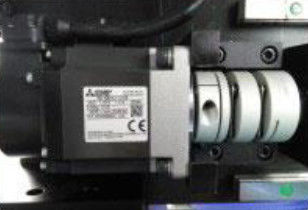

Platform X,Y	Penggerak	Server AC
	Lokasi akurat	<8um
	Kecepatan gerakan	830 mm/DETIK (MAKS)

Sistem perangkat lunak

Sistem operasi	Windows Profesional
Pengendalian & Pengenalan	karakteristik	Widm, Template Ok Studi, Pencitraan Template Otomatis, Identifikasi Data Dan Nilai Numerik Kesalahan
Pengendalian & Pengenalan	Operasi	Pemrograman Grafis, Dilengkapi Dengan Pustaka Chip Dan Dapatkan Bingkai Inspeksi Sesuai Dengan Bentuk Chip, Posisi Emas, Penyesuaian Mikron, Dan Pemrograman Mudah
Tanda	Jumlah Tanda	Dapat dipilih 0 – 2 tanda
Tanda	Kecepatan Pengenalan	0,5 detik/Pcs

Sistem kontrol

Host komputer	CPU: Intel Dual-Core, Memori: 4g, Harddisk: 500GB
Tampilan	Layar LED 22 "

Parameter lain

Dimensi Mesin (PLT)	P1120mm×900mm×1400 mm
Berat	Sekitar 480 kg
Daya	AC220v, 10%, Fase Tunggal 5a 50/60hz, Konsumsi Daya 600w

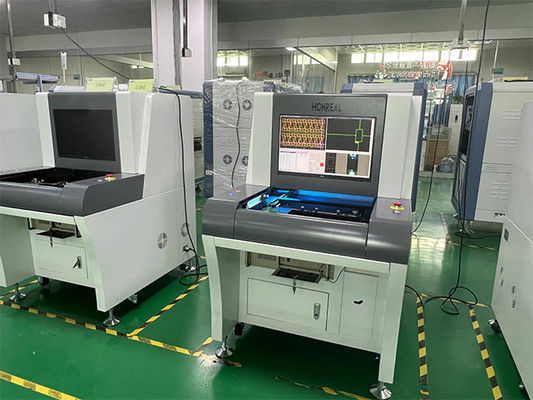

Foto Pertunjukan
Mesin Inspeksi AOI SMT Off Line Dengan Kamera Warna CCD 22 "LED Display

Informasi Perusahaan

Shenzhen Honreal Technology Co., Ltd. diakui sebagai perusahaan teknologi tinggi nasional, berfokus pada penelitian, pengembangan, produksi, dan penjualan peralatan SMT. Perusahaan ini menyediakan layanan kepada perusahaan elektronik terkemuka di seluruh dunia, termasuk yang terdaftar di 500 besar. Perusahaan memiliki modal terdaftar sebesar 5 juta. Sejak awal, Honreal tetap berkomitmen pada kemajuan teknologi, menganggap kualitas sebagai hal vital bagi keberadaannya. Perusahaan menekankan penelitian dan pengembangan independen, tanpa henti mengejar inovasi. Sebagai hasil dari upaya berkelanjutannya, perusahaan telah memperoleh beberapa paten penemuan teknologi tinggi.

Mesin Inspeksi AOI SMT Off Line Dengan Kamera Warna CCD 22 "LED Display

Sertifikasi

Mesin Inspeksi AOI SMT Off Line Dengan Kamera Warna CCD 22 "LED Display
