Name: Off Line Alat Pemeriksaan Optik Otomatis, Mesin PCB AOI Untuk Industri
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H910
Price: 20,500.00 USD
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Nama produk: Mesin Inspeksi AOI

Aplikasi: Pemeriksaan PCB

Ukuran PCB: 20 mm × 20 mm hingga 450 mm x 350 mm

Dimensi Mesin (L * W * H): L1120mm × 900mm × 1400mm

Kekuatan: AC220v, 10%, Single Phase 5a 50/60hz, Konsumsi Daya 600w

Berat badan: Sekitar 480kg

Menyoroti:

Peralatan inspeksi optik otomatis offline

Peralatan Pemeriksaan Optik PCB Otomatis

Mesin PCB AOI industri

Informasi dasar

Tempat asal: Cina

Nama merek: Honreal

Sertifikasi: CE

Nomor model: H910

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Ekspor kemasan kotak kayu

Waktu pengiriman: 5-7 hari

Syarat-syarat pembayaran: T/T, Western Union, MoneyGram

Menyediakan kemampuan: 100 set per bulan

Galeri

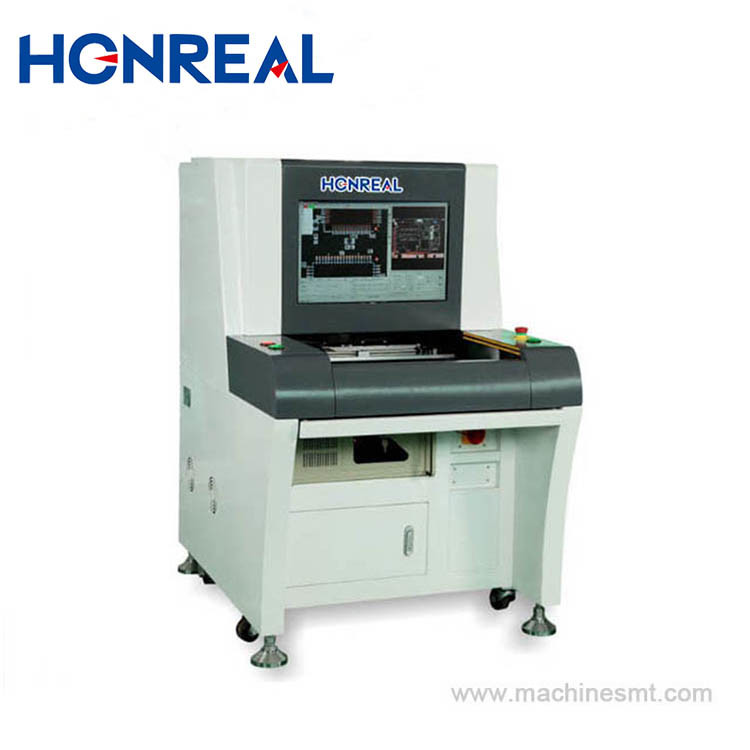

Off Line Alat Pemeriksaan Optik Otomatis, Mesin PCB AOI Untuk Industri

Deskripsi Produk

H910 Off-line AOI Mesin Pemeriksaan Optik PCB Otomatis Peralatan AOI

AOI dapat digunakan di lokasi berikut di jalur SMT: area pasca paste, pra-reflow, pasca-reflow, atau area gelombang.

Keuntungan Fungsi:

1Ini cocok untuk jalur produksi SMT otomatis penuh kelas atas dan deteksi AOI real-time.
2. otomatisasi yang lebih efisien, tidak ada pelepasan manual, sinyal standar NG atau OK papan;
3Lebih provinsi, satu orang memantau beberapa peralatan deteksi AOI;
4. Ini dapat mengidentifikasi kode satu dimensi dan membaca kode QR dan kueri, dan mewujudkan stasiun kerja pemeliharaan.
5Kemampuan deteksi 0201 yang stabil, fungsi deteksi 01005 opsional;
6Di depan tungku, setelah tungku dan posisi lainnya, satu mesin multi-tujuan.

Konfigurasi parameter:

Kategori

Proyek

Spesifikasi

Sistem identitas visual

Pemeriksaan	Menggunakan beberapa algoritma secara sintetis seperti Widm, Teknologi Kontras Gambar Warna, Teknologi Ekstraksi Warna, Kesamaan, Teknologi Penanganan Dua Nilai, Ocr/Ocv Dan sebagainya.
Kamera	5 juta Kamera Ccd Warna: 10um/15um/18um/20um/25um
Sumber cahaya	Cahaya berwarna multi-saluran tiga dimensi berbentuk cincin, pilih RGB/RGBW/RGBR/RWBR tergantung pada aplikasi
Kecepatan pemrosesan gambar	0201 komponen	< 10 ms
	Waktu Per Gambar	< 170ms
Isi pengujian	Kekurangan Paste Printig	Salah selaras, Overflow, Tidak mencukupi, Paste terbuka, noda
	Cacat komponen	Hilang, salah selaras, miring, Tombstone, Billboard, Overtumed, Kebalikan Polarity, Salah, Rusak
	Cacat Solder	Overflow, Tidak mencukupi, Solder pendek, noda
Langkah-langkah anti-statis	Outlet listrik anti-statis, antistatik mahkota

Sistem mekanisme

Ukuran PCB	20 mm × 20 mm sampai 450 mm x 350 mm (Mampu Membuat Ukuran Lebih Besar Sesuai Permintaan Klien)
Ketebalan PCB	00,3 mm ~ 5,0 mm
Toleransi PCB Warp	< 5 mm
Penghapusan komponen	Bagian atas <35mm, bagian bawah <75mm
Bagian Ruang Minimal	0201 chip & 0.3mmpitch
Platform X,Y	Pengemudi	AC Serverv
	Lokasi yang tepat	< 8um
	Kecepatan gerak	830 mm/SEC (MAX)

Sistem perangkat lunak

Sistem operasi	Microsoft Windows XP Professional
Mengontrol & Mengenali	karakteristik	Widm, Study Ok Template, Otomatis Set Template Imaging, Mengidentifikasi Data Dan Nilai Numerik Kesalahan
Mengontrol & Mengenali	operasi	Pemrograman grafis, bawa bersama dengan perpustakaan chip dan mendapatkan kerangka inspeksi sesuai dengan bentuk chip, posisi Aureate, micron menyesuaikan, dan pemrograman mudah
Tanda	Tanda Angka	0 2 tanda dapat dipilih
Tanda	Mengenali Kecepatan	0.5s/Pcs

Sistem kontrol

Komputer host	CPU:Intel Dual-Core, Memori:4g, Hard Disk:500GB
Tampilan	22 "LED display

Parameter lainnya

Dimensi mesin ((LWH)	L1120mm × 900mm × 1400mm
Berat badan	Sekitar 480 kg
Kekuatan	AC220v, 10%, Single Phase 5a 50/60hz, Konsumsi Daya 600w

Pameran Foto

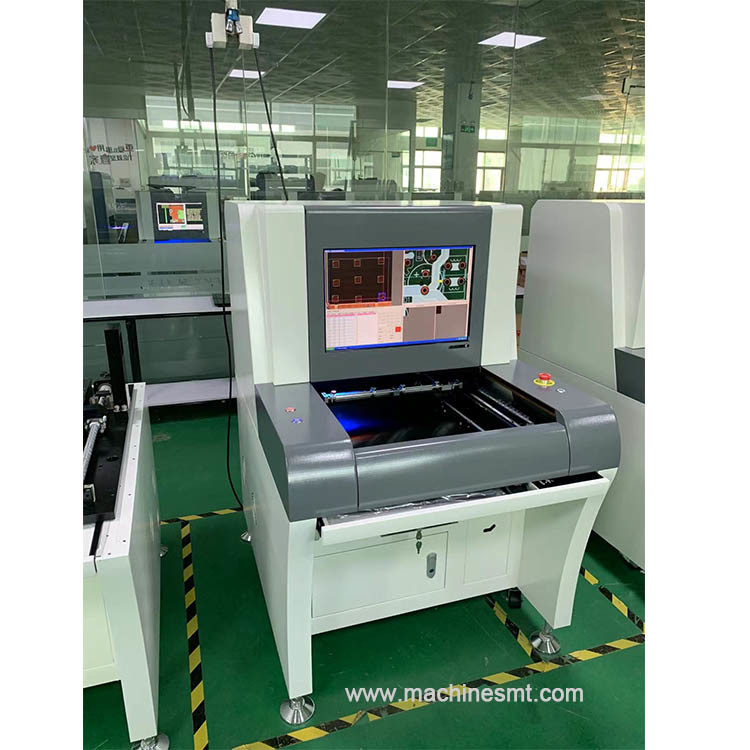

Off Line Alat Pemeriksaan Optik Otomatis, Mesin PCB AOI Untuk Industri 0

Sertifikasi

Pelayanan Kami

1Konsultasi pra: menyediakan solusi SMT profesional untuk seluruh lini.
2Garansi Pabrik: Satu tahun garansi layanan pabrik.
3Instalasi: Instalasi di lokasi dan persiyapan, untuk memastikan produksi yang lancar.
4Pelatihan Teknis: menyediakan pelatihan profesional dari Level 1 hingga Level 3.
5.Dukungan teknis: menyediakan dukungan teknis 7 * 24.
6.Upgrade Perangkat Lunak: menawarkan upgrade perangkat lunak gratis seumur hidup untuk semua produk.
