High Precision SMT PCB AOI, Mesin Inspeksi Optik Otomatis PCB

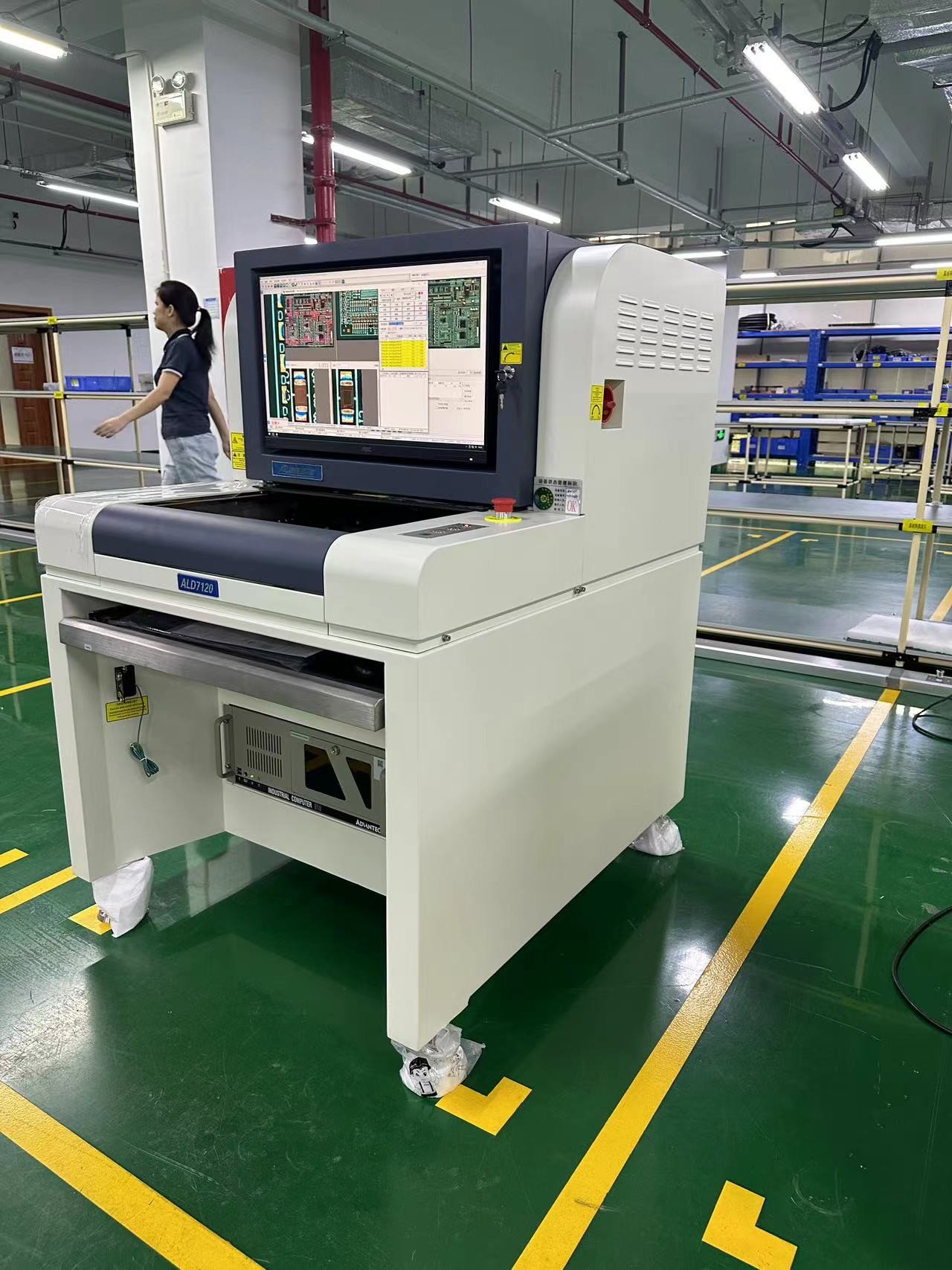

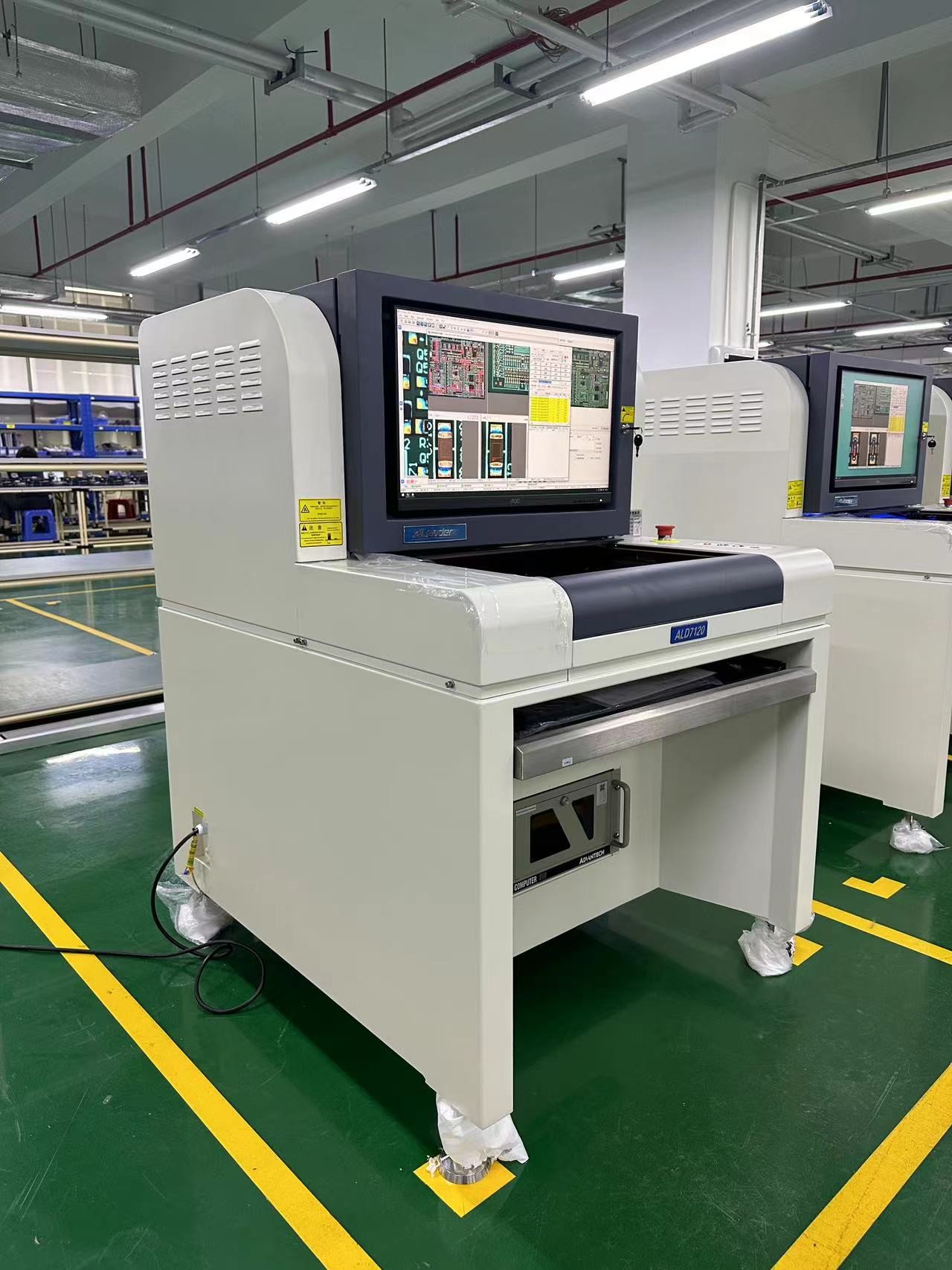

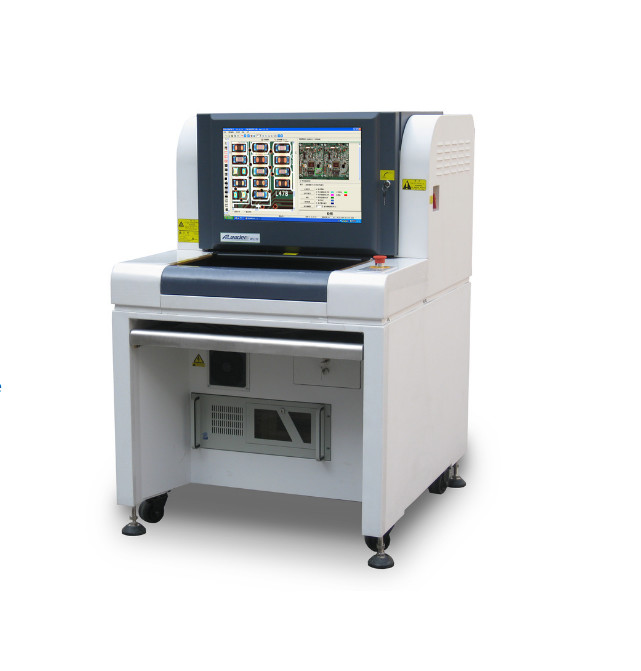

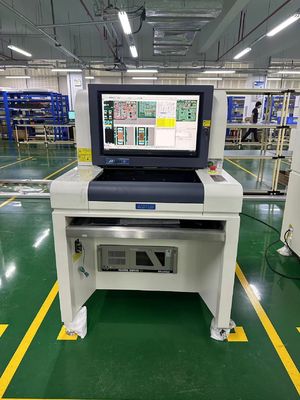

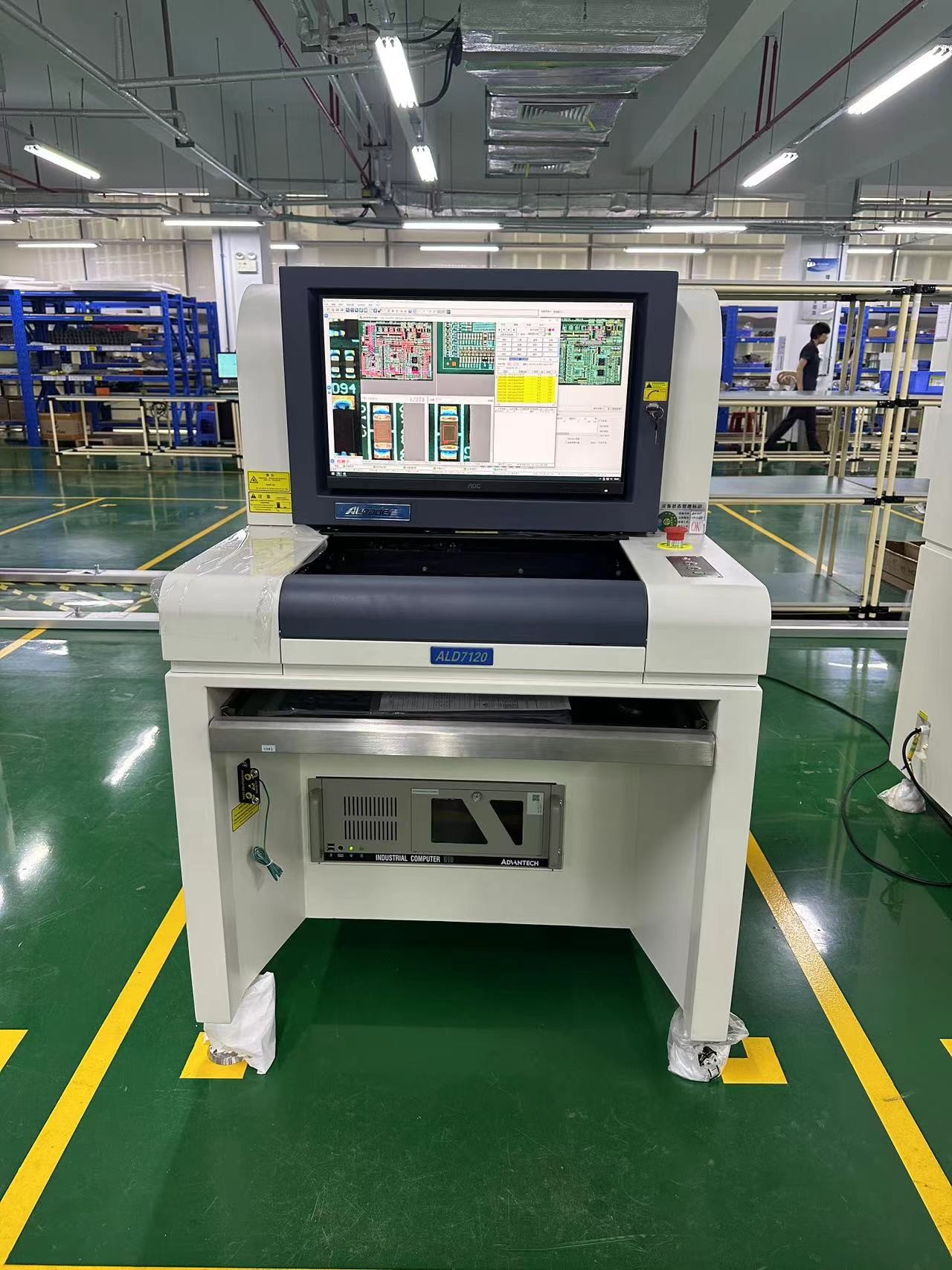

ALeader ALD7120 2D Offline AOI system dirancang khusus untuk toko SMT kecil dan menengah.
Dengan jejaknya yang kecil dan operasi yang tenang, ALD7120 dapat digunakan dalam produksi serta di lingkungan laboratorium.
Sistem ini menggunakan teknologi i3D mutakhir dan dilengkapi dengan kamera berkecepatan tinggi
modul pencahayaan.
Konfigurasi standar termasuk perangkat lunak SPC dan Repair, yang diinstal pada sistem.
ALD7120 dapat digunakan untuk memeriksa PCB setelah reflow, setelah gelombang, komponen pada perekat dan banyak lagi.
| Spesifikasi fungsional | ALD7120 | ALD7130 | ALD7150 | |||
|
Papan Uji |
Setelah aliran kembali |
|||||
| Metode pengujian |
Banyak algoritma internasional terkemuka seperti TOC, Histograms, Match, Short, OTHER, CREST, algoritma PIN, parameter pengaturan otomatis sesuai dengan titik uji yang berbeda. |
|||||
|
Kamera |
Kamera industri digital cerdas berkecepatan tinggi |
|||||
|
Resolusi/Jarak/Kecepatan |
(Standar): (Opsinya): (Opsinya): |
15μm/Pixel 10μm/Pixel 8μm/Pixel |
FP:36.00mmX30.72mm FOV:24.00mmX20.48mm FP:19.20mmX16.38mm |
(Kecepatan) <200ms/FOV(Kecepatan) <200ms/FOV (Kecepatan) <200ms/FOV |
||
|
Cahaya |
Lampu LED menara cincin koaksial RRGB yang sangat terang (cahaya berwarna) |
|||||
|
Mode Program |
Pemrograman manual, Auto frame, input CAD secara otomatis sesuai dengan perpustakaan komponen |
|||||
|
Kontrol jarak jauh |
Kontrol jarak jauh melalui TCP/IP. Periksa, mulai atau berhenti mesin, atau modifikasi prosedur kapan saja. |
|||||
| Inspeksi Item |
Penampilan buruk seperti salah selaras, tidak cukup, pendek, hilang, miring, billboard, mounting di sisi, terbalik, Bagian yang salah, rusak, polaritas, pengelasan palsu, pengelasan yang hilang, lem yang berlebihan, pengelasan kosong, pin penutup pengelasan |
|||||
|
Fitur Khusus |
Beberapa program berjalan secara bersamaan (mendukung program perubahan otomatis) |
|||||
|
SPC dan kontrol program |
Statistik dan analisis semua data uji, memeriksa produksi dan analisis kualitas di mana saja, dapat output Excel, file Txt |
|||||
|
Sistem Barcode |
Kamera dapat membaca dan mentransfer Barcode secara otomatis ((satu dimensi atau dua dimensi), Fungsi Multi-Mark (termasuk Bad Mark) |
|||||
|
Server Mode |
Data administratif dari banyak AOI melalui server pusat |
|||||
|
Sistem Operasi |
Windows 10 | |||||
|
Tampilan/Keluar |
LCD |
|||||
| Spesifikasi Sistem | ||||||
|
Ukuran PCB |
50×50mm ((Min) 430×330mm ((Max)) | 50×50mm ((Min) 620×460mm ((Max)) | 50×50mm ((Min) 870×650mm ((Max)) | |||
|
Ketebalan PCB |
0.3 sampai 5 mm | |||||
|
Kebersihan tepi sistem penjepit |
TOP:3.5mm Bagian bawah:3.5mm | |||||
|
Berat PCB |
3kg | |||||
|
Toleransi PCB |
< 5 mm atau 2% dari panjang diagonal PCB |
|||||
|
Tinggi PCB |
Sisi atas: 30mm Sisi bawah: 80mm | Sisi atas: 30mm Sisi bawah: 120mm |
Bagian atas: 30mm Bagian bawah: 120mm |
|||
|
Conveyor |
Klem otomatis, Kompensasi otomatis untuk menghindari distorsi |
|||||
|
Ketinggian konveyor |
850 sampai 920mm | |||||
|
Arah Conveyor |
Kiri→ kanan atau kanan→ kiri |
|||||
|
Pengemudi X/Y |
Sekrup dan AC servo driver, PCB tetap, Kamera di XY, disetujui dengan CTQ |
|||||
|
Sumber Daya |
AC230V 50/60 kurang dari 0.5KVA |
|||||
|
Udara yang Dikompres |
Udara terkompresi tidak digunakan |
|||||
|
Berat badan |
Sekitar 290KG |
Sekitar 400kg. |
Sekitar 550KG |
|||
|
Dimensi |
870×1070×1310mm (L×W×H) | 1090 × 1360 × 1390 mm (L × W × H) | 1340 × 1750 × 1615 mm (L × W × H) | |||
|
Kelembaban |
10°35°C 35°80% RH (tanpa embun) |
|||||
|
Sertifikat |
Sesuai dengan standar CE |
|||||
Informasi Perusahaan
Shenzhen Honreal Technology Co., Ltd adalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan..Modal terdaftar perusahaan adalah 5 juta. Sejak pendirian perusahaan, Honreal telah bersikeras dalam pengembangan teknologi sebagai inti, kualitas sebagai kelangsungan hidupnya,penelitian dan pengembangan independen, dan inovasi terus menerus. Setelah upaya terus menerus, ia memiliki sejumlah paten penemuan teknologi tinggi.
FAQ
T: Bagaimana Anda bisa menjamin kualitas penjualan Anda?
A: Kami menjamin bahwa setiap set mesin berada di bawah pengujian yang ketat sebelum dikirimkan kepada Anda, untuk memastikan kinerja yang sangat baik dari semua produk.
Q: Bagaimana pelatihan?
A: Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan
mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang dengan mesin bersama-sama.
T: Saya ingin bertanya apakah mungkin untuk memiliki logo saya pada produk.
Kami harap Anda tahu bahwa perusahaan kami sangat mendukung layanan logo yang disesuaikan, kami melakukan ini.
T: Apakah sulit untuk menggunakan mesin ini?
A: Tidak, tidak sulit sama sekali. Untuk klien kami sebelumnya, paling banyak 2 hari sudah cukup untuk belajar mengoperasikan mesin.
