PCB SMT Mesin Inspeksi AOI Visual Offline Presisi Tinggi
  • Nama
  • Nama
  • Nama
  • Nama

PCB SMT Mesin Inspeksi AOI Visual Offline Presisi Tinggi

MOQ: 1set
Harga: Dapat dinegosiasikan
Kemasan standar: Kotak kayu
Periode Pengiriman: 15 hari kerja
Metode Pembayaran: L/C,T/T,Western Union
Kapasitas Pasokan: 100 set/Bulan
Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
HONREAL
Sertifikasi
CE ISO
Nomor model
H920
Kamera:
Resolusi kamera warna CCD: 10 mikron/titik
Sumber cahaya:
Struktur melingkar sumber cahaya LED RGB
ukuran PCB:
20 mm × 20 mm sampai 350 mm x 450 mm
Bagian minimal:
keping 01005
Kecepatan pergerakan:
830mm/SEC (MAX)
Berat:
Sekitar 480kg
Menyoroti:

Mesin Inspeksi SMT AOI

,

Mesin Inspeksi AOI Offline

,

Precision smt aoi mesin

Deskripsi Produk

Mesin AOI offline smt presisi tinggi, AOI offline pcba, 2 konveyor AOI


AOI dapat digunakan di lokasi-lokasi berikut dalam lini SMT: pasca pasta, pra-reflow, pasca-reflow, atau area gelombang.


Keunggulan Fungsi:


1. Struktur baru, keamanan memadai

2. Integrasi pemrograman dan debugging cepat, operasi lebih nyaman dan cepat

3. Sistem identifikasi otomatis permukaan papan PCB dan identifikasi otomatis pembalikan permukaan papan 180 derajat

4. Sistem identifikasi barcode kamera cerdas (dapat mengidentifikasi kode d dan kode batang planar)

5. Sistem analisis SPC profesional, pemantauan waktu dan analisis status kualitas produk

6. Sistem pemantauan banyak lini, kondisi produksi seluruh lini produksi jelas sekilas

7. Fungsi kontrol pemrograman dan debugging jarak jauh, kinerja kontrol perangkat lunak lebih kuat

8. Melalui pengambilan gambar, ekstraksi warna, sesuai dengan sampel standar yang ditetapkan, rasio bobot mikro warna permukaan, untuk analisis dan pemrosesan gambar, sehingga mewujudkan deteksi target

9. Laporan hasil pengujian SPC komprehensif, bagian dari pengujian sesuai dengan situasi aktual menunjukkan rasio dan distribusi buruk, dan penyegaran waktu nyata jumlah pengujian produk, tingkat cacat, afr dan informasi terkait, gunakan personel operasi untuk lini produksi dan perbaikan produk buruk
10. Laporan analisis SPC profesional, dari seluruh proses produksi dalam regulasi makroekonomi, untuk mempromosikan peningkatan lini produksi yang buruk, mengurangi kejadian buruk, meningkatkan efisiensi produksi



Konfigurasi Parameter:

Kategori Proyek Spesifikasi
Sistem identifikasi visual
Inspeksi Menggunakan Berbagai Algoritma Secara Sintetis Seperti Widm, Teknologi Kontras Gambar Warna, Teknologi Ekstraksi Warna, Kesamaan, Teknologi Penanganan Dua Nilai, Ocr/Ocv Dan Lainnya.
Kamera Kamera Ccd Warna 5 Juta Piksel: 10um/15um/18um/20um/25um

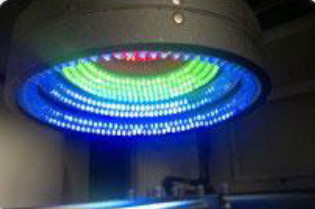

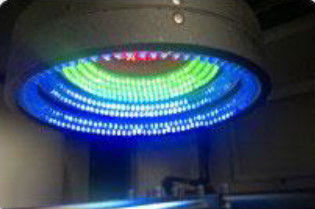

Sumber cahaya Cahaya berwarna multi-saluran tiga dimensi berbentuk cincin, pilih RGB/RGBW/RGBR/RWBR tergantung pada aplikasi
Kecepatan pemrosesan gambar Komponen 0201 <10 ms
Waktu Per-Gambar <170ms
Konten pengujian Cacat Pencetakan Pasta Tidak sejajar, Meluap, Kurang, Pasta Terbuka, Noda
Cacat Komponen Hilang, Tidak sejajar, Miring, Batu nisan, Papan reklame, Terbalik, Polaritas Terbalik, Salah, Rusak
Cacat Solder Meluap, Kurang, Solder Pendek, Noda
Tindakan Anti Statis Stopkontak Listrik Anti Statis, Cincin Anti Statis
Sistem mekanisme
Ukuran PCB 20 mm × 20 mm hingga 450mm x 350 mm (Ukuran Lebih Besar Dapat Dibuat Sesuai Permintaan Klien)
Ketebalan PCB 0.3 mm ~5.0 mm
Toleransi Kelengkungan PCB <5 mm
Jarak Komponen Atas<35mm, Bawah <75mm
Bagian Jarak Minimum Chip 01005 & pitch 0.3mm
Platform X,Y Penggerak AC Server
Lokasi akurat <8um
Kecepatan Gerak 830 mm/DETIK (MAX)
Sistem perangkat lunak
Sistem Operasi

Windows 64-bit
Pengendalian & Pengenalan Karakteristik Widm, Pelajari Template Ok, Atur Pencitraan Template Secara Otomatis, Identifikasi Data Dan Nilai Numerik Kesalahan
Operasi Pemrograman Grafis, Sertakan Pustaka Chip Dan Dapatkan Bingkai Inspeksi Sesuai Bentuk Chip, Posisi Emas, Penyesuaian Mikron, Dan Pemrograman Mudah
Tanda Nomor Tanda Dapat dipilih 0 – 2 tanda
Kecepatan Pengenalan 0.5s/Pcs
Sistem kontrol
Host Komputer CPU:Intel E3, Memori:16GB, Harddisk:1TB
Tampilan Layar LED 22"
Parameter Lainnya
Dimensi Mesin (P*L*T) P1120mm×900mm×1400 mm
Berat Sekitar 480 kg
Daya AC220v, 10%, Fase Tunggal 5a 50/60hz, Konsumsi Daya 600w

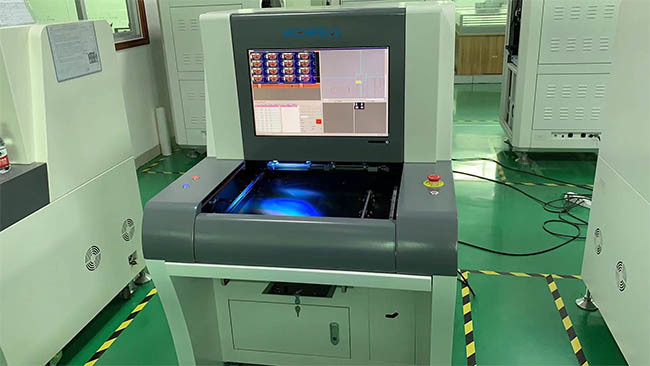

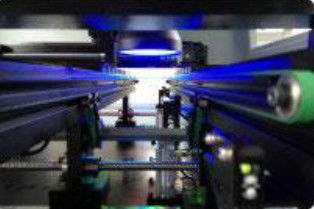

Tampilan Foto
PCB SMT Mesin Inspeksi AOI Visual Offline Presisi Tinggi
PCB SMT Mesin Inspeksi AOI Visual Offline Presisi Tinggi

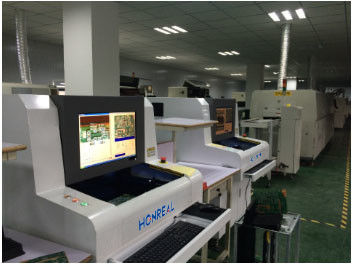

Informasi Perusahaan


Shenzhen Honreal Technology Co.,Ltd adalah perusahaan teknologi tinggi nasional, Mengkhususkan diri dalam penelitian dan pengembangan peralatan smt, produksi, penjualan. Melayani perusahaan elektronik top 500 dunia. Modal terdaftar perusahaan adalah 5 juta. Sejak pendirian perusahaan, Honreal telah berpegang pada pengembangan teknologi sebagai inti, kualitas sebagai kelangsungan hidupnya, penelitian dan pengembangan independen, dan inovasi berkelanjutan. Setelah upaya berkelanjutan, perusahaan memiliki sejumlah paten penemuan teknologi tinggi


PCB SMT Mesin Inspeksi AOI Visual Offline Presisi Tinggi


Sertifikasi

PCB SMT Mesin Inspeksi AOI Visual Offline Presisi Tinggi


Hubungi kami:

Perusahaan Shenzhen Honreal Technology CO.,Ltd.
Alamat No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Provinsi Guangdong, Tiongkok
Telp +86755 2302 0279
Faks +86 755 2330 6782
Kode pos 518125
Skype/Whatsapp/Wechat +8613715227009
Email: Monica@szhonreal.com
