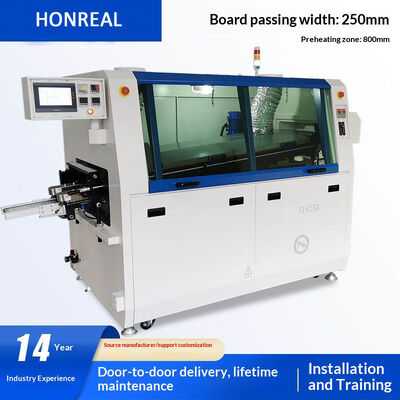

Mesin Solder Gelombang PCB Panas Melalui Lubang Mini Otomatis Mesin Solder Gelombang Bebas Timbal
Spesifikasi Teknis
| Model |
Mesin solder gelombang ganda bebas timbal HR-S1425M |
| Konfigurasi |
Kontrol layar sentuh, Pemanasan udara panas dua tahap puncak gelombang ganda, Pengoperasian tungku timah manual, Pembersihan manual cakar titanium, Ayunan semprotan motor stepper |
| Jumlah puncak |
2 puncak |
| Lebar papan |
Maks 250mm |
| Kapasitas tungku timah |
180KG |
| Panjang pemanasan awal |
600mm |
| Tinggi puncak |
12mm |
| Panjang pin komponen papan PCB |
10mm |
| Tinggi transportasi papan PCB |
750±20mm |
| Daya awal |
9KW |
| Daya operasi |
2KW |
| Daya tungku timah |
6KW |
| Daya pemanasan awal |
2KW |
| Daya Motor |
0.25KW |
| Metode Kontrol |
Layar sentuh |
| Dimensi rak |
1400*1200*1500mm |
| Dimensi eksternal |
2200*1200*1600mm |
| Kecepatan transportasi papan PCB |
0-1.2m/mnt |
| Suhu zona pemanasan awal |
Suhu ruangan hingga 180°C |
| Metode pemanasan |
Udara panas |
| Jumlah zona pendinginan |
1 |
| Metode pendinginan |
Pendinginan kipas aliran aksial |
| Suhu tungku timah |
Suhu ruangan hingga 300°C |
| Arah Transportasi |
Kiri ke kanan |
| Metode kontrol suhu |
PID+SSR |
| Mode kontrol seluruh mesin |
Mitsubishi PLC + Layar Sentuh |
| Kapasitas fluks |
Maks 5.2L |
| Metode semprotan |
Motor stepper + ST-6 |
| Sumber daya |
Sistem 3-fase 5-kawat, 380V, 50Hz |
| Pasokan udara |
4-7KG/CM², 12.5L/Min |
| Berat |
600KG |
Persyaratan Papan PCB
- Batas tinggi komponen pada PCB: 90mm
- Batas panjang kaki komponen papan PCB: 10mm
- Arah transportasi papan PCB: Kiri ke kanan
Komponen Semprotan Fluks
Kepala Tiup: Sistem ST-6 dengan jangkauan semprotan 20-65mm, sudut kipas yang dapat disesuaikan, tinggi nosel yang dapat disesuaikan dari 50 hingga 200 mm, laju aliran maksimum 60 ml/mnt
Sistem Saluran Udara: Filter impor, katup kontrol, dan sambungan pipa
Sistem Pemindahan Nosel Semprot: Motor stepper dengan kontrol cerdas Mitsubishi PLC untuk penyemprotan selektif
Pergerakan Jet: Motor stepper presisi dengan rel luncur
Sistem Pemulihan Filter Fluks: Filtrasi jaring kawat baja tahan karat menggunakan karakteristik fluida untuk memaksimalkan filtrasi dan pemulihan kelebihan fluks
Komponen Pemanasan Awal
Zona Pemanasan Awal yang Diperluas: Sistem pemanasan awal udara panas 2 tahap dengan total panjang 600mm dan kontrol suhu independen
Kontrol Suhu: Kontrol PID
Blok Pemanas: Turbin udara panas suhu tinggi dengan tabung pemanas keramik suhu tinggi dari Taiwan
Mode Pemasangan: Desain modular tipe laci untuk perawatan dan perbaikan yang mudah
Komponen Tungku Timah
Rentang Suhu: Suhu ruangan hingga 300°C
Pergerakan Tungku Timah: Pengoperasian manual
Jarak Gelombang Pertama/Kedua: 20-30mm
Gelombang Pertama: Gelombang kejut Baozhun untuk komponen pemasangan permukaan dan komponen bantalan dua sisi
Ventilasi Puncak Gelombang Kedua: Gelombang adveksi Baozun
Desain Oksidasi Rendah: Residu timbal-timah ≤2kg/8j, residu timah non-timbal ≤1.5kg/8j (bervariasi dengan kotoran batang timah)
Pengoperasian Mode Ekonomi: Kontrol PLC dan sakelar fotolistrik untuk mengurangi pemborosan yang tidak perlu
Motor Puncak Gelombang: Kontrol Digital Tinggi Puncak dengan Motor Suhu Tinggi dari Perusahaan TCG Taiwan
Blok Pemanas: Desain tahan lama khusus dengan sistem pemanas udara panas, relai solid-state Taiwan ANV, dan pemanasan cairan timah ±2°C
Sistem Pendingin: Pendinginan kipas aliran aksial pendingin yang kuat
Sistem Transmisi PCB
Rel Pemandu: Rel aluminium khusus berkekuatan tinggi, tahan aus dengan rel baja tahan karat suhu tinggi dan struktur kompensasi termal
Paralelisme Rel Pemandu: 0.5mm
Penyesuaian Lebar: Penyesuaian lebar manual
Cakar Rantai: Standar splinting cakar titanium kait ganda ≤2.5mm
Rentang Kecepatan Transmisi: Unit minimum: 1 mm/mnt; Rentang: 0-2200 mm/mnt
Penyimpangan Kecepatan Transmisi: Kontrol loop tertutup elektronik dalam 0-10 mm/mnt
Penenang Rantai: Tegangan sproket yang dapat disesuaikan
Motor Transportasi: Motor Taiwan TCG 90W dengan perlindungan pembatas kelebihan beban
Struktur Mesin
Struktur Bodi: Rangka badan pesawat yang ramping dengan desain yang elegan dan tahan lama
Struktur Pintu Depan dan Belakang: Struktur tertutup sepenuhnya dengan ruang perawatan maksimum
Kinerja Kontrol Listrik
Metode Kontrol: Mitsubishi PLC + Layar Sentuh
Antarmuka Kontrol: Pengoperasian yang sederhana dan intuitif dengan kinerja yang stabil
Alarm Abnormal: Alarm suhu tinggi atau rendah
Perlindungan Kontrol Suhu: Berhenti memanas ketika pemanasan awal atau kegagalan tungku solder terjadi
Merek & Model Aksesori
| Nama Aksesori |
Merek dan Model |
| PLC, Layar Sentuh |
Mitsubishi, Kontrol Tampilan |
| Motor Transportasi, Girboks |
Taiwan TCG Single-phase 90W, Kotak Gigi: 1:120K |
| Cakar Titanium |
Cakar kait ganda paduan titanium khusus, tebal 1.5mm |
| Motor Tungku Timah |
Taiwan TCG 3-fase 4-kutub 0.25KW tahan suhu tinggi |
| Relai Tambahan |
OMRON MY2, MY4 |
| Transformator Frekuensi |
Yatai 0.4KW |
| Tabung Pemanas |
Pameran Taiwan, Mengimpor Kawat Nikel-Krom |
| Sakelar Fotolistrik |
24V NPN Swiss Joy |
| Relai Solid State |
Zuoyi 40A |
| Sakelar Udara |
Chint |
| Kontaktor AC |
Chint |
| Termokopel |
Taiwan Panta, Tipe Isolasi K |
| Tombol Mulai |
Schneider |
| Kepala Tiup |
ST-6 |
Sistem Layanan
Periode Tanggung Jawab Cacat: Semua aksesori dilengkapi dengan garansi gratis 1 tahun (tidak termasuk faktor manusia)
Di Luar Garansi: Perawatan seumur hidup dengan layanan berbayar (hanya biaya tenaga kerja dan material)
Persyaratan Lingkungan Kerja
- Bengkel berventilasi dan kering dengan lantai datar
- Suhu sekitar: 5-45°C
- Catu daya yang stabil dan terpasang dengan baik dengan arus terukur
Sebelum Menghidupkan: Verifikasi peringkat daya, pembumian yang benar, dan sambungan listrik yang aman.
