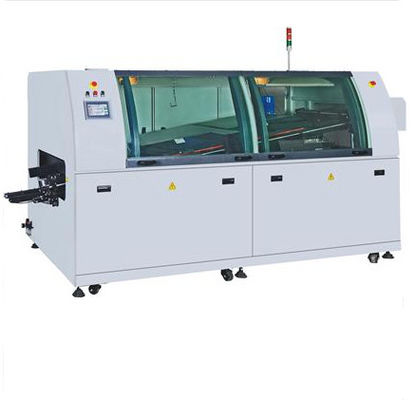

HR-300 LF Mesin Solder Gelombang Bebas Timah
STD: Kontrol layar sentuh; OPT: Kontrol komputer
¤ Cocok untuk produk dengan kepadatan komponen rendah/permintaan throughput tinggi
¤ Kepala Semprot Fluxer Bermotor Transversal
¤ Jepang Semprot Nozzle Dengan Ukuran Molekul Ringan
¤ 2 Pemanas; Udara Panas+Infrared
¤ Struktur Preheater Modulized, Nyaman untuk pemeliharaan
¤ SIEMENS PLC+PID Closed Loop Dikendalikan
¤ Opsi SUS 316L/TA1 Titanium Solder Pot
¤ Pot Solder Manual Up/Down & Roll In/Out
¤ Berbagai Jenis Solder Fingers Tersedia
¤ Kemiringan 4-7° disesuaikan
¤ Auto Finger Cleaner
¤ Pendingin udara alami dengan aliran silang
¤ STD: Kontrol layar sentuh; OPT: Kontrol komputer
| Model | HR-300LF | Layar sentuh HR-300LF |
| Dimensi mesin | L3750 × w1350 × H1550mm | L3750 × W1350 × H1550mm |
| Berat badan | 800kg | |
| Warna | Warna abu-abu | |
| Umum | ||
| Kontrol utama | Pengendalian komputer + PLC | Kontrol panel sentuh |
| Pemanas sebelumnya | 2 | |
| Zona pendinginan | 1 | |
| Pendinginan ke bawah gradien lereng | Dingin dengan Udara Alami:3-4° C/detik | |
| Persyaratan gas buang | ≥3m'/detik ×2 | |
| Kebutuhan udara terkompresi | > 4kg/cm2 | |
| Kebutuhan daya | 3 Fase 5 Kabel 38oVac 50/60 Hz | |
| Konsumsi awal | ≤ 20kw | |
| Konsumsi stabil | ≤7kw | |
| Waktu ramp up |
Pre-Heat: sekitar 15 menit Solder Pot: Sekitar 90 menit |
|
| Titik awal suhu |
Pemanasan sebelumnya: Suhu ruangan 200°C Solder Pot: Suhu ruangan 300° C |
|
| Kontrol suhu | PID closed loop dikendalikan | |
| Keakuratan suhu | ± 1°C | |
| Suhu melintasi penyimpangan | ± 2°C | |
| Aliran udara panas | Sekitar 50CFM | |
| Lebar Proses | 50-300mm | |
| Ketinggian Proses | 750mm±30mm | |
| Kecepatan konveyor | 0-1800mm/menit | |
| Penghapusan produk |
Rujukan Ke Rumput Jari; Bagian atas Sisi ≥ 100mm;Bawah ≥ 15mm |
|
| Fluxer | ||
| Kepala semprot melintang | SMC Pneumatic cylinder drive (penggerak silinder pneumatik) | |
| Ukuran molekul | 20-40 mikron | |
| Diameter nozel fluks | 1.3mm | |
| Kapasitas fluks | 20 liter | |
| Panci pengelasan | ||
| Kapasitas panci | 300kg | |
| Bahan pot |
Baja tahan karat 316L (Opsinya: Titanium TA1) |
|
| Pergeseran gelombang | Antara Chip & Lambda 36mm | |
| Jumlah sampah | 00,19-0,21 kg/jam | |
Rincian:
Sistem pra pemanasan:
1.Pemanas adalah kotak pemanas yang terbuat dari stainless steel.Unsur pemanas diatur dalam kasus dan sensor ditempatkan di langit-langit kasus untuk mendeteksi suhu dengan cara yang akurat.
2Pemanas awal semacam itu adalah untuk memanaskan PCB yang dilapisi dengan resin dengan cepat dan mengaktifkan fluks untuk menghilangkan kontaminan (lapisan teroksidasi, noda minyak, dll.) pada sendi, permukaan logam dan kabel komponen,Dengan demikian membawa arus ke permainan penuhProses ini juga menguap kelembaban yang terkandung dalam aliran, menghilangkan pelarut yang mudah menguap dan mengurangi gelembung selama pengelasan.dapat meningkatkan suhu PCB dan komponen untuk mencegah PCBs deformasi karena kenaikan suhu tiba-tiba selama pengelasan dan komponen dari rusak karena kenaikan suhu yang terlalu cepat.
Pemeliharaan harian:
(1) Periksa secara teratur apakah tegangan sumber listrik normal atau tidak.
(2) Jika suhu preheater terlalu tinggi karena adanya kelainan,sistem pengontrol akan memotong sumber daya pre-heater secara otomatis dan alarm akan diaktifkan untuk melindungi pengontrol suhu dan elemen pemanas kamiJika suhu yang ditampilkan pada termometer berfluktuasi terlalu keras dan tidak dapat mencapai tingkat yang stabil,alasannya mungkin karena batas peringatan diatur terlalu kecil (dan oleh karena itu harus diatur kembali ke nilai yang lebih besar) atau saklar bebas kontak rusak
T: Bagaimana Anda bisa menjamin kualitas penjualan Anda?
A: Kami menjamin bahwa setiap set mesin berada di bawah pengujian yang ketat sebelum dikirimkan kepada Anda, untuk memastikan kinerja yang sangat baik dari semua produk.
Q: Bagaimana pelatihan?
A:Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan
mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang dengan mesin bersama-sama.
T: Saya ingin bertanya apakah mungkin untuk memiliki logo saya pada produk.
Kami harap Anda tahu bahwa perusahaan kami sangat mendukung layanan logo yang disesuaikan, kami melakukan ini.
T: Apakah sulit untuk menggunakan mesin ini?
A: Tidak, tidak sulit sama sekali. Untuk klien kami sebelumnya, paling banyak 2 hari sudah cukup untuk belajar mengoperasikan mesin.
