Mesin Soldering Gelombang Otomatis Peralatan Soldering Otomatis Dual Hook
Mesin pemotong gelombang PCB HR-300E:
● Desain penampilan yang efisien, pintu geser kaca yang luas, mudah diamati dan dirawat; warna yang harmonis, konsep desain yang berpusat pada orang.
● Layar sentuh, mudah digunakan.
● Fluks atomisasi oleh pistol semprotan impor, dan modus bergantian adalah motor stepper.
● Sistem pelacakan semprotan otomatis, area semprotan dan waktu secara otomatis menyesuaikan dengan ukuran PCB, dan memiliki fungsi pistol semprotan pembersih otomatis.
● Pemanas sebelumnya mengadopsi desain modular pemanasan independen, dengan ruang pemanasan sebelumnya yang cukup, kompensasi termal yang efisien dan pemanasan sebelumnya yang cukup dan seragam.
● Sistem tungku timah mengadopsi mode pemanasan eksternal, desain puncak gelombang dekat, sudut muncung yang dapat disesuaikan, dan mode operasi standar dan hemat energi opsional.dan dapat secara otomatis mengumpulkan, mudah dibersihkan.
● Tungku timah adalah perlindungan lingkungan, penghematan energi, efisiensi tinggi dan suhu yang stabil.
● Rumput gelombang mengadopsi teknologi kontrol konversi frekuensi, kontrol yang sangat independen, pengoperasian sederhana dan tampilan digital.
● Tanggal dan waktu dapat diatur sesuai dengan kebutuhan operasi untuk memulai dan mematikan otomatis.
● Dengan fungsi penghitungan otomatis PCB, nyaman untuk manajemen produksi.
● Dilengkapi dengan alarm suara dan cahaya, perintah teks dan fungsi berhenti darurat.
● Sistem pengendalian PLC dan layar sentuh.
● Pot solder terbuat dari bahan titanium, 100% mampu untuk solder bebas timbal.
● Pelanggan dapat memilih jari "L" untuk palet, atau jari hook ganda untuk pcb.
| HR-300E - Spesifikasi | |
| Model | HR-300E |
| Lebar PCB | 50-400MM |
| Kapasitas panci solder | 250kg |
| Kekuatan berjalan/kekuatan umum | 9-10KW/18KW |
| Dimensi | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Berat bersih | 800KG |
| Sistem pengendalian | Layar sentuh + PLC |
| Motor konveyor | 3Ph 220V, 90W |
| Kecepatan konveyor | 200MM-1800MM/Mn |
| Kapasitas fluks | 60,5 liter |
| Kapasitas alkohol | 40,5 liter |
| Arah PCB Conveyor | Dari kiri ke kanan |
| Metode penyemprotan | Penggerak motor stepper, rel linier dan penyemprotan bergerak slider |
| Penyemprot | Jepang ST-6 |
| Zona prapanas | 1 zona prapanas bagian bawah individu |
| Kekuatan prapanas | 7.5kw/zona |
| Bahan untuk solder pot | Ti sepenuhnya |
| Pemanas panci solder | Besi cor |
| Daya pemanas | 1.2KW*7PCS |
| Nomor gelombang | gelombang ganda |
| Jenis gelombang | Turbulensi gelombang pertama dan lambda gelombang kedua |
| Waktu peleburan | 60 menit |
| Solder pot angkat & turun | Manual |
| Panci solder masuk dan keluar | Bermotor |
| Pompa pembersih jari | 1PH 220V 10W |
| Jenis jari | Gelang ganda |
| Bahan jari | Ti |
| Sudut pemadatan | 5-7° |
| Pasokan udara | 3-5BAR |
| Sumber daya listrik | 3PH 380V 50HZ |

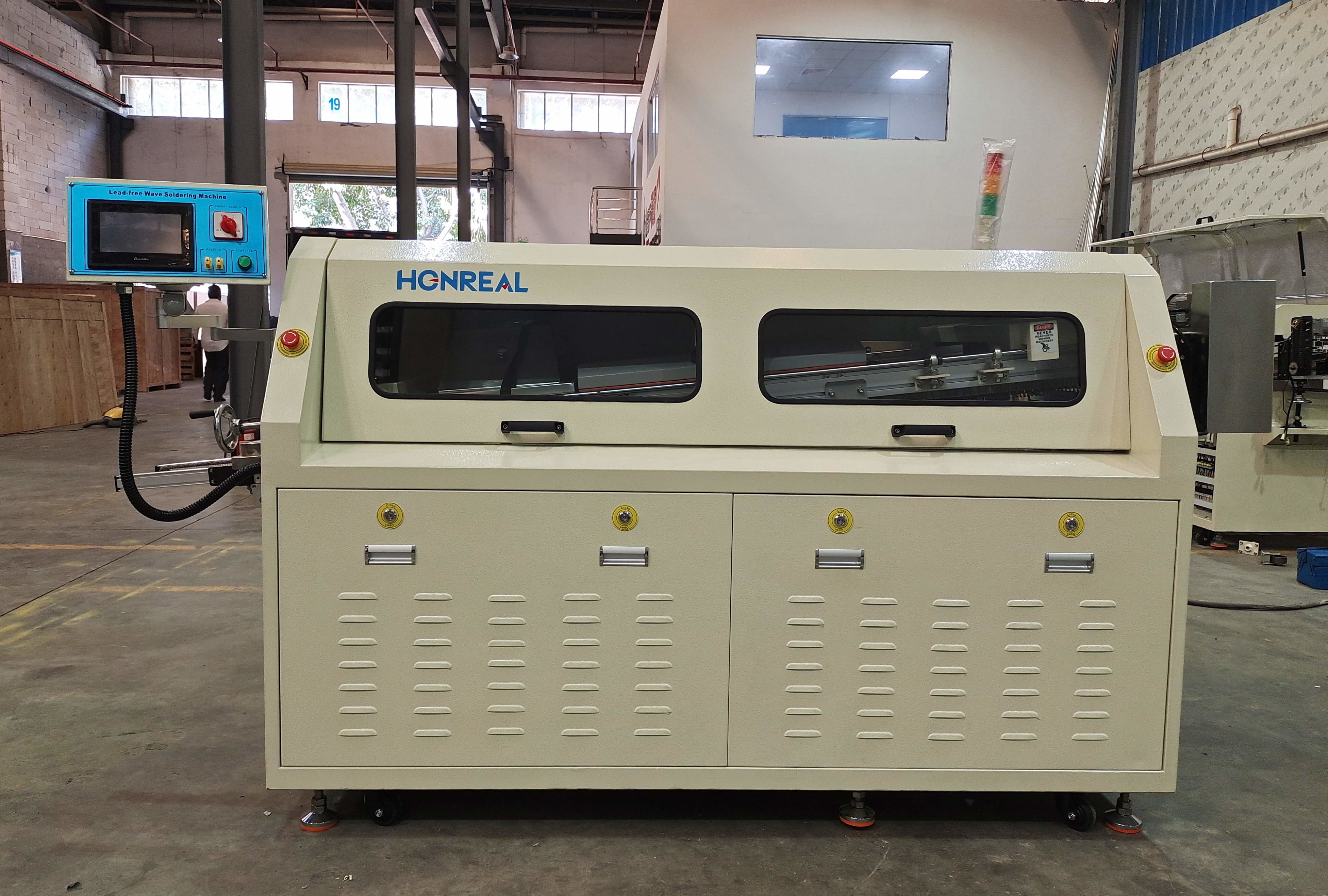

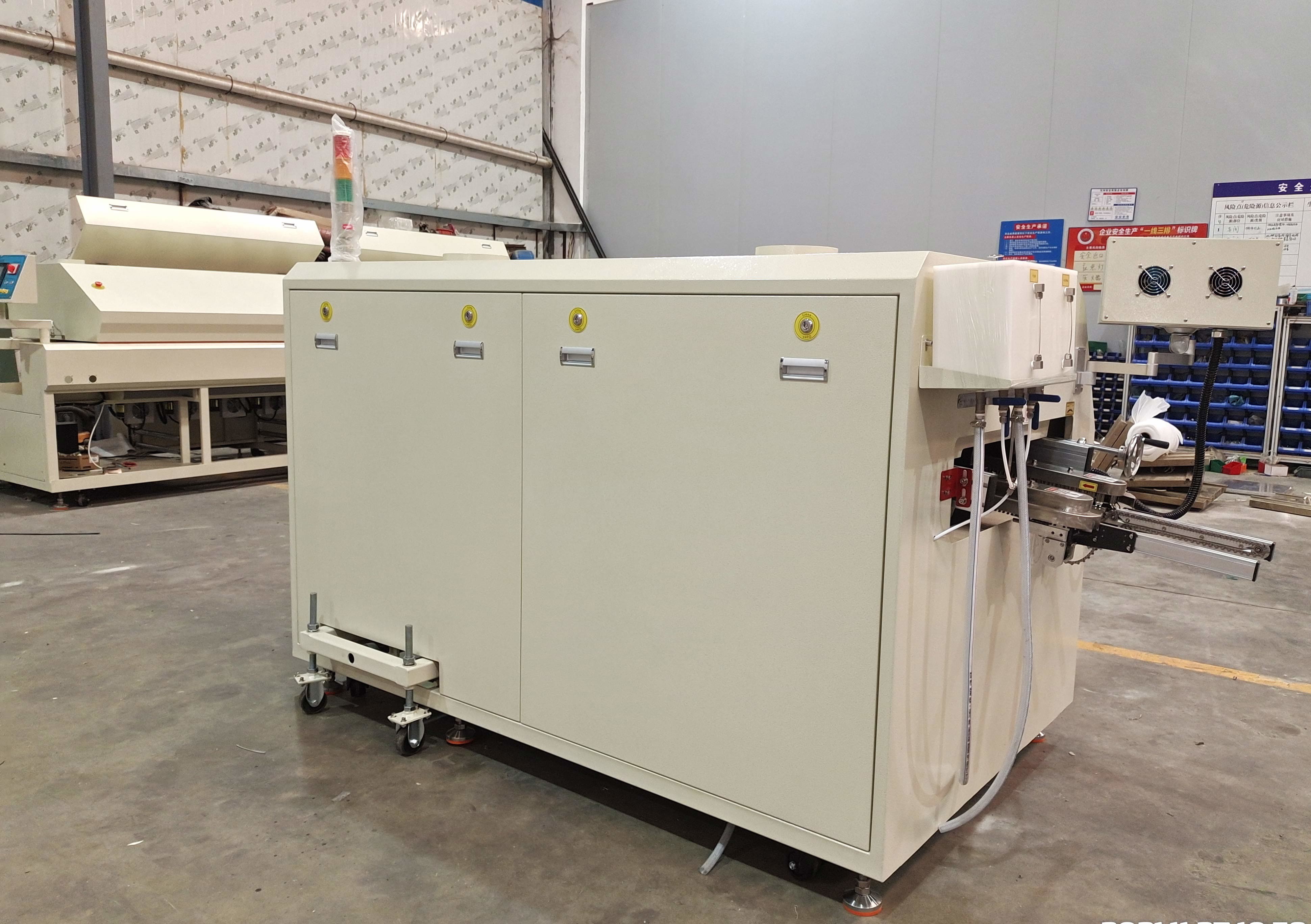

Foto Tampilkan:
Tempat pemasangan:
1Mengoperasikan mesin dalam lingkungan yang jelas dan berventilasi untuk menghindari mempengaruhi kualitas pengelasan oleh debu atau lainnya;
2. Jangan memasang mesin di dekat sumber gangguan listrik atau magnetik;
3Jangan biarkan pintu masuk dan pintu keluar mesin menghadap kipas angin atau jendela selama pemasangan.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
