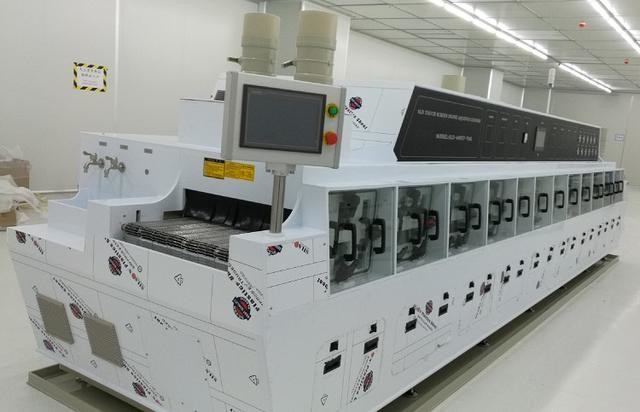

Bagian Pembersihan Kimia SMT Peralatan Pembersihan Bahan PP tahan korosi

1.Deskripsi mesin lengkap:

• Seluruh mesin terbuat dari lempeng PP yang diimpor dari Taiwan, dengan penampilan yang indah.
• Berdasarkan karakteristik kimia yang baik dari papan PP, mesin dapat beradaptasi dengan agen pembersih alkali dan agen pembersih asam, dan tidak ada batasan pada agen pembersih yang akan digunakan.Ketahanan asam dan alkali jauh lebih baik daripada mesin pembersih yang terbuat dari stainless steel biasa.
• Berdasarkan ketahanan oksidasi yang baik dari bahan PP, penampilan dan interior mesin masih seperti baru bahkan setelah bertahun-tahun digunakan.
• Semua plat PP diproses oleh CNC.
• Bagian bawah semua tangki dilas dengan tiga lapisan penguatan untuk memastikan tidak ada kebocoran.
• Frame underframe adalah frame baja yang tebal, dibungkus dengan plat PP. Sementara bahan PP memastikan sifat kimia, steel underframe memastikan kekuatan mesin.
• Disesuaikan 316 stainless steel kipas berbentuk nozzle
• Sistem pemulihan kondensat di bagian kimia (opsional)

2.Proses pembersihan
1.Modul pembersih kimia
1.1Bagian pra-pembersihan atau isolasi kimia
Sambungkan air DI atau agen pembersih ke produk untuk pembersihan semprotan awal, setelah membersihkan air atau larutan mengalir kembali ke tangki kimia atau debit langsung.
Fungsi: mencuci polutan besar di permukaan papan, seperti bola solder, debu, dll. Sistem filtrasi digunakan untuk menghindari aliran polusi besar ke tangki air untuk menghalangi pompa.
1.2.Pembersihan siklus kimia
Bersihkan kedua sisi PCBA dengan memompa air dari tangki pelarut, dan kemudian kembalikan air ke tangki pelarut atau buang langsung.Pembersihan kimia juga dibagi menjadi pembersihan kimia 1 dan pembersihan kimia 2.
Peran: dekomposisi kimia, tegangan internal fluks dekomposisi, dan fluks terpisah dari permukaan PCBA dengan menyemprotkan tekanan air.
1.3.mengiris angin mengisolasi
Bersihkan dan potong permukaan papan PCBA dengan nozel dan pisau udara untuk memastikan bahwa papan PCBA tidak membawa air dan pelarut ke tangki pencuci berikutnya.
Fungsi: mencegah tangki air DI mencemari tangki cuci.
2.Modul pencucian DI
2.1DI pencucian sebelumnya ((pencucian daur ulang)
Sambungkan air DI ke produk untuk pembersihan penyemprotan awal, dan air akan mengalir kembali ke tangki DI pra pencucian setelah pembersihan.
Fungsi: bilas sisa agen pembersih di permukaan papan untuk mengurangi agen pembersih ke bagian pencucian DI dan mencemari tangki air DI.
2.2Pengikat angin
Permukaan papan PCBA dipotong dengan pisau udara untuk menghilangkan sebagian besar residu air dari permukaan dan memastikan bahwa tidak ada air DI yang dibawa ke permukaan papan PCBA ke bagian pengeringan.
2.3.DI pencucian siklus air
Bersihkan kedua sisi PCBA dengan memompa air dari tangki DI, dan air akan kembali ke tangki DI setelah dibersihkan.Pencucian siklus air DI dibagi menjadi dua bagian: pencucian 1 dan pencucian 2,Setiap dengan tangki air.
Fungsi: mencuci arus atau residu kimia dengan menekan air semprot.
2.4.Menggosok akhir
Generator DI secara langsung memasok air DI ke bagian ini untuk pencucian akhir, setelah itu air langsung dibuang atau mengalir ke tangki DI.
Peran: memastikan bahwa media pembersih sesuai dengan standar.
3. akhir angin memotong isolasi dan pengeringan
Permukaan papan PCBA dipotong dengan pisau udara untuk menghilangkan sebagian besar residu air dari permukaan dan memastikan bahwa tidak ada air DI yang dibawa ke permukaan papan PCBA ke bagian pengeringan.
Fungsi: mencegah air DI masuk ke bagian pengeringan udara panas, sehingga tidak mempengaruhi efek pengeringan udara.
3.1.Pengurangan angin akhir isolasi (pengeringan udara dingin).
3.2- Air panas pengeringan.
3.3.Dingin pengeringan udara.

3Parameter Teknis

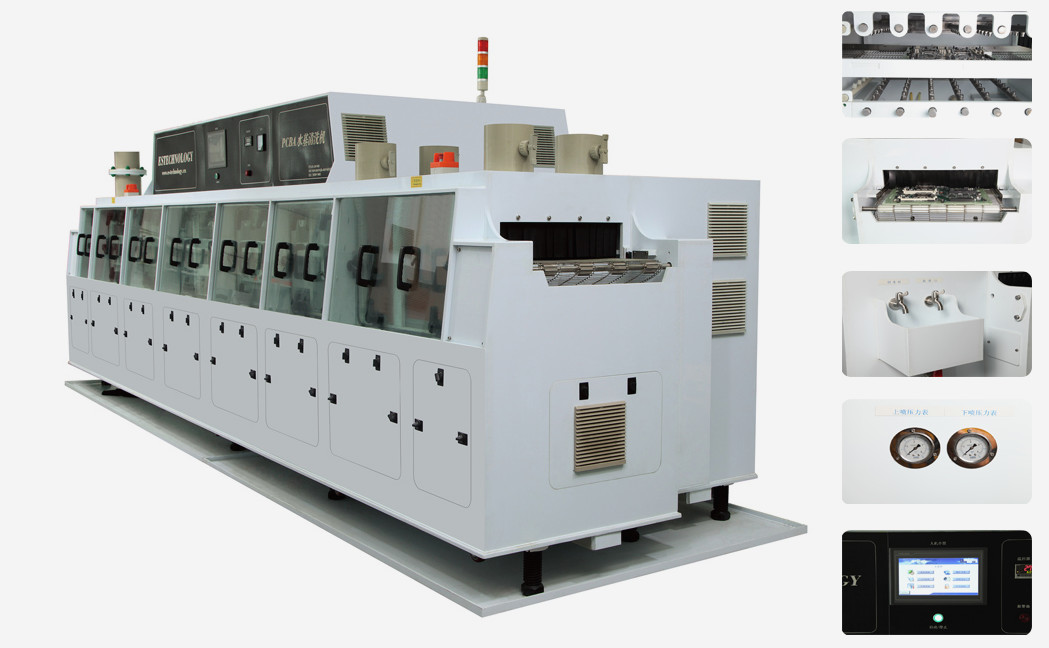

4.Produk Fitur

1.The utama kontrol panel

• Tampilkan tekanan pembersih kimia, tekanan pencucian, tekanan air DI, dll.
• Dilengkapi dengan berbagai instrumen, termasuk ammeter, pengukur resistivitas air deionisasi (opsional), pH air deionisasi (opsional), dll.

Pengukur tekanan

2Sistem kontrol layar sentuh

• Platform operasi layar sentuh.
• Perlindungan kata sandi parameter sistem.
• Operasi sederhana dari antarmuka manusia - mesin yang ramah.
• Sistem alarm dan peringatan kesalahan.
• Fungsi perlindungan batas, ketika perangkat melebihi nilai batas, itu akan ditampilkan dari layar sentuh dan alarm akan diberikan.
• Merupakan mercusuar peringatan tiga warna.
• Kontrol Omron PLC dan komponen kontrol elektronik merek impor.
• Platform operasi layar sentuh yang tangguh.
• Masukannya dilengkapi dengan sensor fotoelektrik, yang dapat secara otomatis memulai / menghentikan peralatan.

Antarmuka layar sentuhKotak kontrol listrik (Omron PLC)

3Sistem konveyor mesh stainless steel atau sistem konveyor rantai

• 316L stainless steel mesh belt atau conveyor chain, ketahanan korosi.
• Regulasi kecepatan tanpa langkah, disesuaikan 10-1000mm/menit.
• Masuknya memiliki sensor fotoelektrik, dapat menghitung jumlah produk.
• Mengadopsi konsep penghematan energi dan desain perlindungan lingkungan, dapat mengadopsi fungsi start induksi.

sabuk jaring sensor fotoelektrik dari stainless steel

4. tabung doa dan nozzle semprot

• Bagian pembersih kimia menggunakan 316L nozzle stainless steel dan tabung, ketahanan korosi.
• Bagian pencucian DI mengadopsi nozel dan tabung poliester dengan sudut yang dapat disesuaikan.
• Sudut nozel diatur, mudah dibongkar.
• Mengadopsi penyemprotan tekanan menengah dan rendah dengan desain aliran besar.

Disemprotkan nozzle dan tabung Filter

5Sistem filtrasi.

• Mengadopsi desain filtrasi sekunder.
• Filtrasi primer mengadopsi desain drawing, yang mudah dirawat dan terutama menyaring polutan material besar.
• Inlet hisap pompa air mengadopsi filtrasi sekunder untuk memastikan bahwa air atau cairan pembersih yang dipompa oleh pompa tidak akan membawa kontaminan ke permukaan produk.

6Sistem pipa

• Semua katup dan pipa adalah merek Taiwan Sanli.
• Ada katup di setiap antarmuka.
• Koneksi cepat yang fleksibel diadopsi untuk pemeliharaan yang mudah.
• Tekanan dari setiap tabung nozzle dapat disesuaikan.
• Mengadopsi desain kaca ganda, isolasi panas yang nyaman dan isolasi suara, penghematan energi dan perlindungan lingkungan.
• Desain jendela besar, Anda dapat mengamati pembersihan produk.
• Kaca mengadopsi desain pemuatan dan pemuatan cepat untuk pemeliharaan yang mudah.

Sistem pipa Pakaian pintu kapas yang menyerap suara
