Tinjauan
Saat membersihkan papan sirkuit cetak yang dirakit juga dikenal sebagai pembersihan PCBA,Tujuan utamanya adalah untuk menghilangkan residu resin dan fluks dari papan yang dipenuhi dan hibrida serta residu terkait produksi yang dihasilkan oleh penanganan.

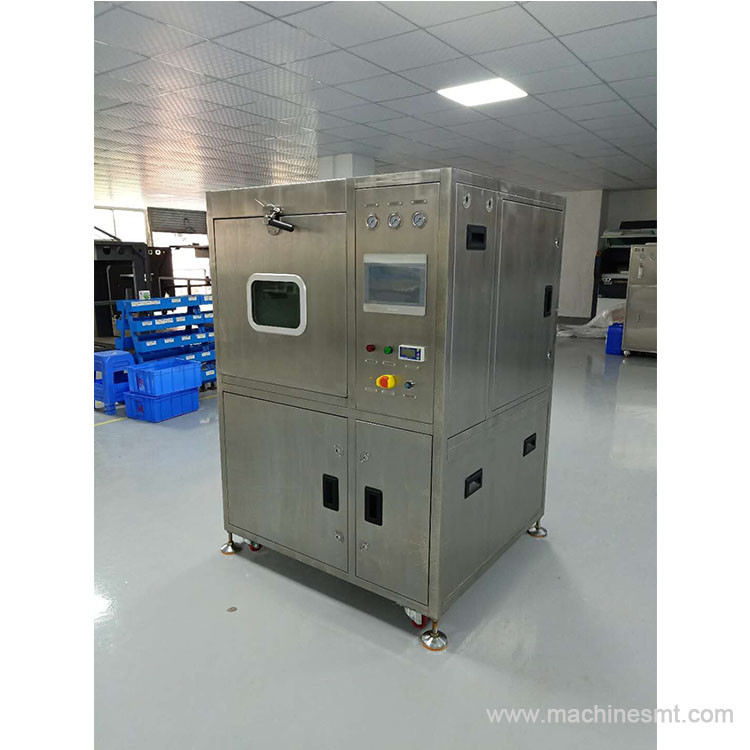

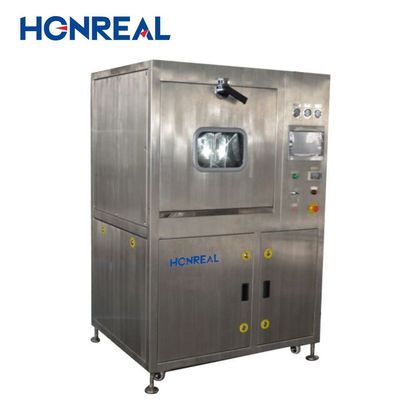

HR-Q6 digunakan dengan air Deionizer, sekitar 30 ~ 60L / min dan tekanan ≤ 0,4Mpa mesin berkinerja baik pada pemotong berbasis timbal (eutectic) dan bebas timbal.
Dapat digunakan untuk SMT, melalui-lubang, dan perakitan teknologi campuran. semua jenis fluks dihapus, termasuk larut dalam air, resin, dan tidak bersih, dan semua kontaminan,residu komponen yang terbentuk selama perakitan.
Parameter teknis:
| isi | Parameter |
| Nomor model | HR-Q6 |
| Ukuran area bersih | L610*W560*H160mm 2lapisan |
| Kapasitas tangki konsentrasi | 30L |
| Kapasitas tangki pengencer | 70L |
| Kapasitas tangki semprot | 17-23L |
| Kekuatan pemanas semprot | 6KW |
| Waktu pembersihan | 0~ 99 menit (bisa disesuaikan) |
| Suhu pembersih (cairan) | Suhu ruangan ~ 75°C (bisa disesuaikan) |
| Waktu pencucian | 1 menit/waktu ((1-59 kali/diatur) |
| Suhu bilas ((DI air) | Suhu ruangan ~ 75 °C (bisa disesuaikan) |
| Waktu pengeringan | 0~99 menit/ (bisa disesuaikan) |
| Jangkauan pemantauan resistivitas | 0~18M |
| Daya pemanas tangki pelarut | 9KW |
| Suhu pengeringan | Suhu ruangan ~ 99 °C/ (diatur) |
| Kekuatan pemanas pengeringan/KW | 6KW |
| Tekanan injeksi | 30PSI- 90PSI (bisa disesuaikan) |
| Filter kelas kimia |
0.22μm (partikel filter: pasta solder, rosin, aliran dan kontaminan) |
| Di filter air | 1 inci antarmuka tipe simpang cepat |
| Pelabuhan pembuangan bahan kimia | 1 inci antarmuka tipe simpang cepat |
| Premometer waktu nyata | 3 PCS (nozzle/DI air/limbah) |
| Pompa semprot horizontal | 5.5KW |
| Ukuran lubang pembuangan | Φ100 ((W) * 30mm ((H) |
| Sumber daya; udara | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Berat bersih | 400kg |
| Dimensi | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd. diakui sebagai perusahaan teknologi tinggi nasional, yang berfokus pada penelitian, pengembangan, produksi, dan penjualan peralatan SMT.Ini menyediakan layanan untuk perusahaan elektronik terkemuka di seluruh dunia, termasuk yang terdaftar di 500 besar. perusahaan ini memiliki modal terdaftar 5 juta. sejak awal, Honreal tetap berkomitmen untuk kemajuan teknologi,menganggap kualitas sebagai penting untuk keberadaannya. Perusahaan ini menekankan penelitian dan pengembangan independen, terus mengejar inovasi. Sebagai hasil dari upaya berkelanjutan, perusahaan telah mengumpulkan beberapa paten penemuan berteknologi tinggi.
Q1: Berapa waktu siklus dariHR-Q6Mesin pembersih batch?
A1: Total 30 ~ 45 menit. cuci 10 menit + bilas 10 menit + kering 10 ~ 25 menit.
Q2: Liuqid apa yang dapat digunakanHR-Q6untuk membersihkan PCBA?
A2: Air berbasis PCBA pembersih cairan cuci, DI air bilas.
Q3: Memiliki banyak pcbas bisaHR-Q6bersih dalam satu siklus?
A3: L200 * W100mm ukuran PCBA misalnya, itu bisa membersihkan 30 ~ 40pcs.
T4: Apakah PCBA perlu dipanggang setelah proses cuci, bilas dan kering di mesin?
A4: Tentu, PCBA setelah bersih perlu dimasukkan ke dalam oven listrik dan dipanggang selama 2 jam pada 100 ~ 110 ° C atau 4 jam pada 80 ~ 90 ° C untuk membuat PCBA benar-benar kering.
Bandingkan gambar sebelum bersih dan setelah bersih:
