Fitur:

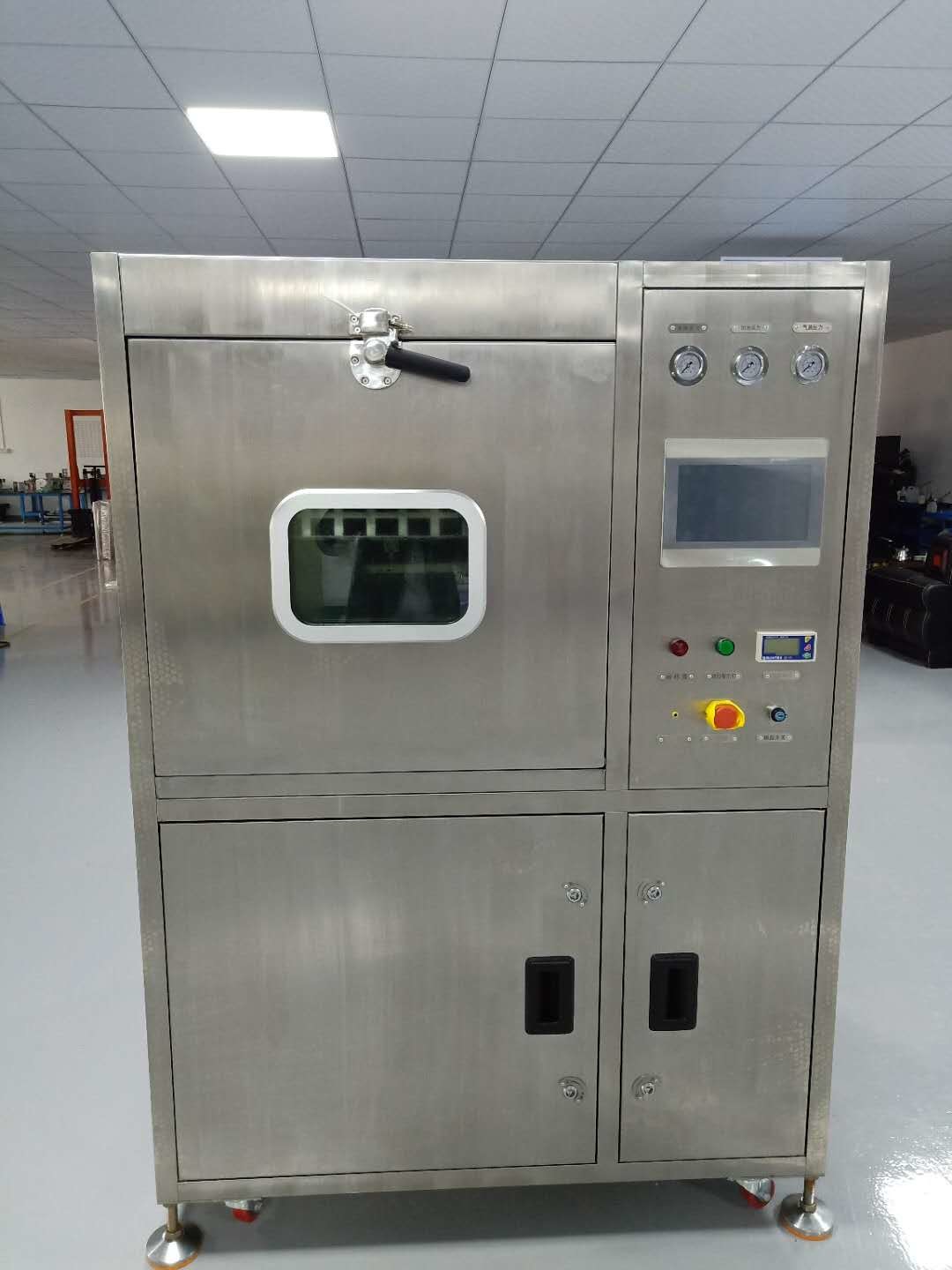

1. seluruh proses terlihat: proses pembersihan dapat terlihat melalui jendela depan dan lampu LED.
2. mode pembersihan otomatis: bersih, bilas, proses kering dapat menyelesaikan dalam satu lemari dan mesin kompak.

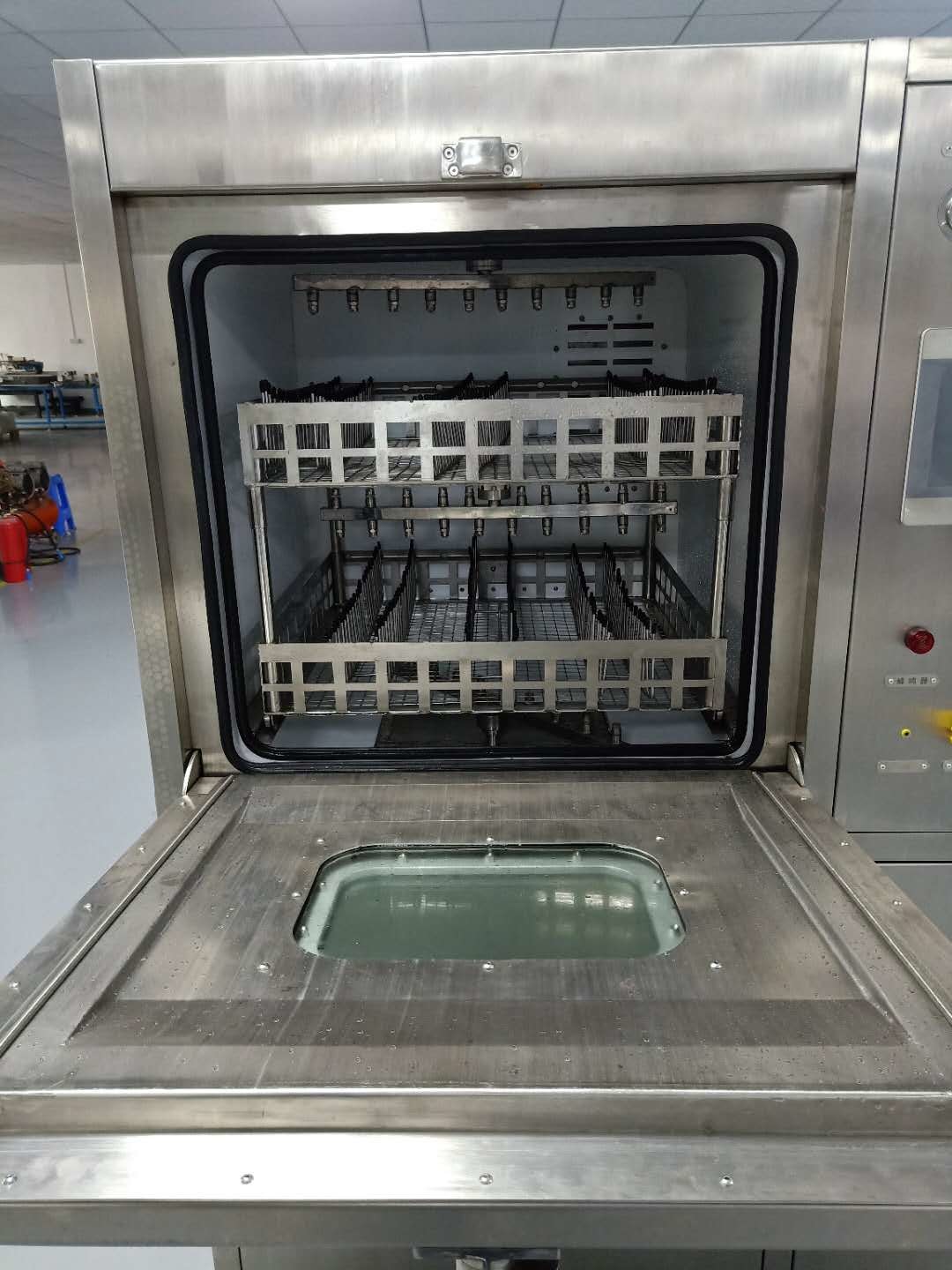

3. desain nozzle yang paling ilmiah: penggunaan distribusi tambahan kiri dan kanan --- untuk meningkatkan efisiensi pembersihan,Distribusi dislokasi atas dan bawah - benar-benar menyelesaikan area buta pembersih;
4. desain nozzle tekanan diatur: untuk memecahkan PCBA kecil dan ringan dalam semprotan tekanan tinggi di bawah kondisi tabrakan, masalah percikan;
5. sistem pemanasan tangki penyederhanaan standar: meningkatkan efisiensi pembersihan secara signifikan.
6. sistem pembersih komprehensif: untuk SMT; THT PCBA setelah pengelasan permukaan residu resin, fluks larut dalam air,tidak bersih fluks / pasta solder dan polutan organik dan anorganik lainnya untuk pembersihan menyeluruh dan efektif;
7. mudah membersihkan pengencer untuk menambahkan: dapat ditambahkan secara manual, tetapi juga dengan mengatur rasio (5% sampai 25%) secara otomatis dengan air DI dan cairan kimia (opsional);
8Tangki sementara dan sistem pemanas tambahan: Tangki sementara digunakan untuk menyimpan air encer dan DI.
Selama proses pembersihan, pompa udara menyerap penyederhanaan bentuk penyederhanaan tan dan mengirim ke tangki sementara, maka pompa cuci menyerap penyederhanaan dari tangki sementara untuk membersihkan PCBA.pompa udara menyerap pengencer dari tangki sementara dan mengirim mereka kembali ke tangki pengencer.
Selama proses bilas, pompa udara menyerap air DI dari mesin produksi air DI dan mengirimkannya ke tangki sementara, setiap kali setelah bilas, air DI akan dilepaskan dari tangki sementara.Air bilas dapat dipanaskan sesuai kebutuhan;
9. Biaya operasi yang lebih rendah: Filter built-in membuat pengenceran digunakan berulang. Dengan menggunakan metode udara terkompresi bertiup di akhir proses pembersihan:meniup deterjen residu dari pipa dan pompa , yang secara efektif menghemat 50% pengenceran.
10Fungsi kompensasi konsentrasi cair:konsentrasi pengenceran akan semakin rendah setelah penggunaan berulang yang akan mempengaruhi efek pembersih dan efisiensi pembersih PCBA, pada saat ini, perlu menambahkan beberapa cairan pekat ke tangki pengencer untuk mengkompensasi konsentrasi pengencer. Kompensasi konsentrasi dapat meningkatkan penggunaan cair yang efektif,jumlah penambahan cairan konsentrasi dapat disesuaikan sesuai dengan situasi nyata.
Parameter teknis:
Isi | Parameter |
Nomor model | HR-Q6 |

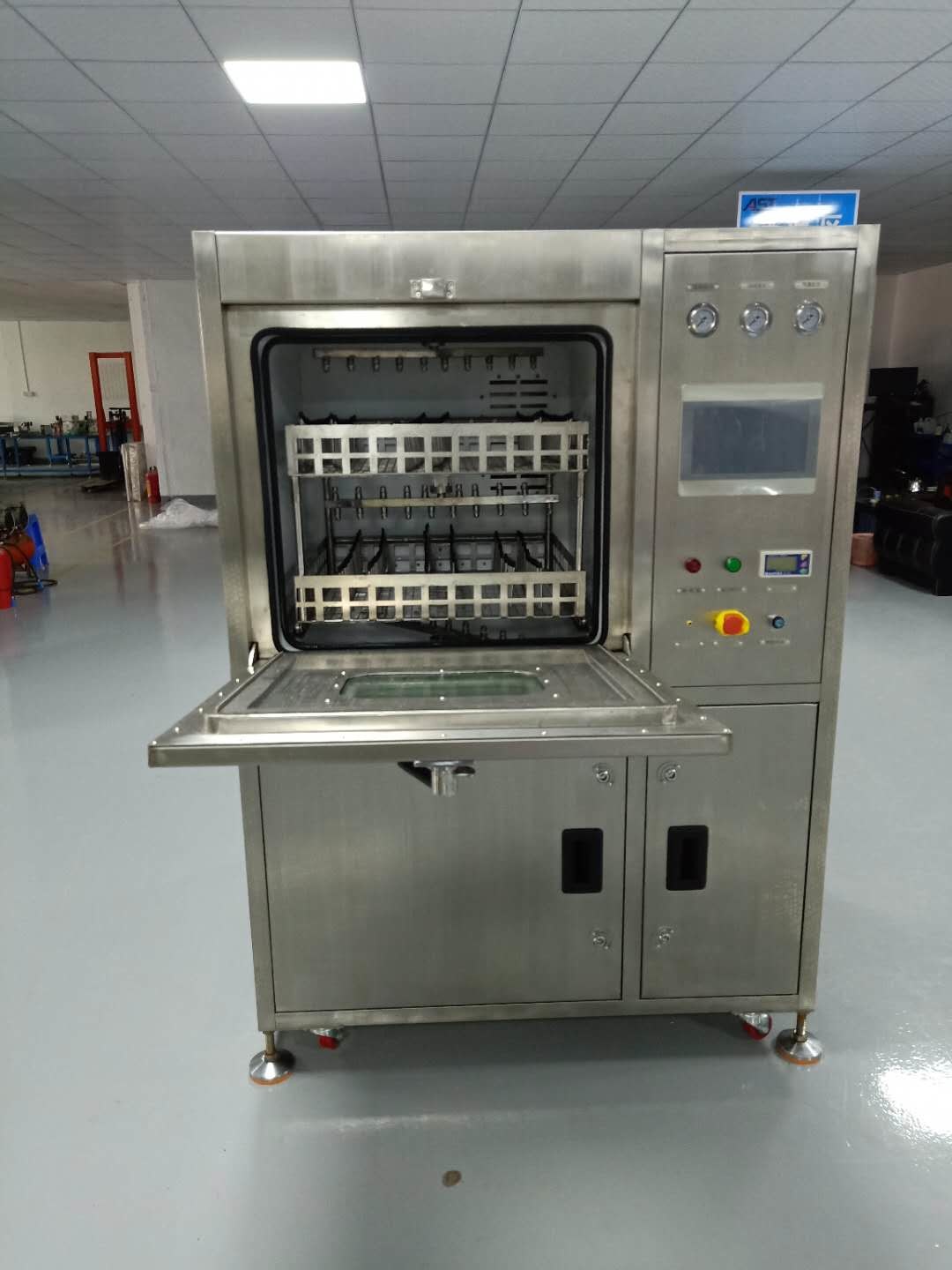

Ukuran area bersih | L610*W560*H160mm 2lapisan |
Kapasitas tangki konsentrasi | 30L |
Kapasitas tangki pengencer | 70L |
Kapasitas tangki semprot | 17-23L |
Kekuatan pemanas semprot | 6KW |
Waktu pembersihan | 0~ 99 menit (bisa disesuaikan) |
Suhu pembersih (cairan) | Suhu ruangan ~ 75°C (bisa disesuaikan) |
Waktu pencucian | 1 menit/waktu ((1-59 kali/diatur) |
Suhu bilas ((DI air) | Suhu ruangan ~ 75 °C (bisa disesuaikan) |
Waktu pengeringan | 0~99 menit/ (bisa disesuaikan) |
Jangkauan pemantauan resistivitas | 0~18M |
Daya pemanas tangki pelarut | 9KW |
Suhu pengeringan | Suhu ruangan ~ 99 °C/ (diatur) |
Kekuatan pemanas pengeringan/KW | 6KW |
Tekanan injeksi | 30PSI- 90PSI (bisa disesuaikan) |
Filter kelas kimia |
0.22μm (partikel filter: pasta solder, rosin, aliran dan kontaminan) |
Di filter air | 1 inci antarmuka tipe simpang cepat |
Pelabuhan pembuangan bahan kimia | 1 inci antarmuka tipe simpang cepat |
Premometer waktu nyata | 3 PCS (nozzle/DI air/limbah) |
Pompa semprot horizontal | 5.5KW |
Ukuran lubang pembuangan | Φ100 ((W) * 30mm ((H) |
Sumber daya; udara | AC380V 50HZ 65A/0,45MPa~0,75MPa |
Berat bersih | 400kg |
Dimensi | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co.,Ltdadalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan.Modal terdaftar perusahaan adalah 5 jutaSejak pendirian perusahaan, Honreal telah bertahan dalam pengembangan teknologi sebagai inti, kualitas sebagai kelangsungan hidupnya, penelitian dan pengembangan independen, dan inovasi terus menerus.Setelah upaya terus menerus, ia memiliki sejumlah paten penemuan teknologi tinggi.
Q1: Berapa waktu siklus dariHR-Q6Mesin pembersih batch?
A1: Total 30 ~ 45 menit. cuci 10 menit + bilas 10 menit + kering 10 ~ 25 menit.
Q2: Liuqid apa yang dapat digunakanHR-Q6untuk membersihkan PCBA?
A2: Air berbasis PCBA pembersih cairan cuci, DI air bilas.
Q3: Memiliki banyak pcbas bisaHR-Q6bersih dalam satu siklus?
A3: L200 * W100mm ukuran PCBA misalnya, itu bisa membersihkan 30 ~ 40pcs.
T4: Apakah PCBA perlu dipanggang setelah proses cuci, bilas dan kering di mesin?
A4: Tentu, PCBA setelah bersih perlu dimasukkan ke dalam oven listrik dan dipanggang selama 2 jam pada 100 ~ 110 ° C atau 4 jam pada 80 ~ 90 ° C untuk membuat PCBA benar-benar kering.
Bandingkan gambar sebelum bersih dan setelah bersih:
