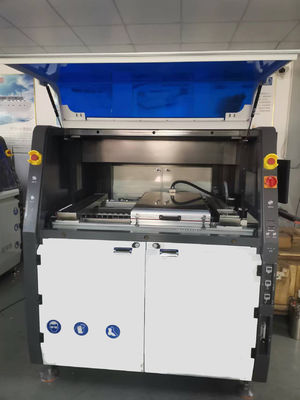

SMT Full Automatic DIP Lead Free Flux Spray Preheating Pcb Welding Selective Wave Solder
Pemadaman gelombang selektif adalah bentuk khusus pengelasan yang diciptakan untuk memenuhi persyaratan teknologi pengelasan modern.mesin dapat secara khusus menyemprot dan pengelasan sendi solder untuk yang perlu aliran semprot, dan tidak hanya efisiensi pengelasan dan keandalan lebih tinggi daripada pengelasan manual, tetapi juga biaya pengelasan lebih rendah daripada pengelasan gelombang.
Soldering gelombang selektif dapat dikonfigurasi dengan satu, dua atau tiga teknologi lapisan fluks sesuai dengan persyaratan khusus operasi pengguna,yang dapat mencapai pengelasan yang tepat dari sendi solder dan las sendi solder terutama
| Nama mesin | SELPOT-400 | |
| Umum | ||
| dimensi | L1520mm X W1650mm X H1650mm | |
| daya umum | 18kw | |
| daya konsumsi | 5-7kw | |
| pasokan listrik | Tiga fase 380V 50HZ | |
| berat bersih | 1200kg | |
| sumber udara yang digunakan | 0.4-0.6MPa | |
| aliran udara yang dibutuhkan | 8-12L/menit | |
| Tekanan N2 yang dibutuhkan | 0.4-0.6MPa | |
| aliran N2 yang dibutuhkan | lebih dari 2 meter kubik per jam | |
| kemurnian N2 yang diperlukan | > 99,998% | |
| dibutuhkan melelahkan | 500-800CMB/H | |
| pembawa atau PCB | ||
| pembawa | sesuai produk | |
| Ukuran pembawa maksimum | L400 x W400 mm | |
| Ketebalan PCB | 0.2mm-----6mm | |
| tepi pcb | 5 mm atau lebih | |
| Pengendalian & conveyor | ||
| mengontrol | PC industri | |
| lebar konveyor | 100-400MM | |
| Jenis konveyor | SUS roller | |
| ketebalan konveyor | 2-6mm (kekandelan tepi atau ketebalan pembawa) | |
| Arah konveyor PCB | Dari kiri ke kanan | |
| Kebersihan konveyor PCB ke atas | 100 mm | |
| Kebersihan bagian bawah konveyor PCB | 30 mm | |
| beban konveyor | < 10kg | |
| rel konveyor | Rel aluminium | |
| ketinggian konveyor | 900+/-30mm | |
| Meja Motion | ||
| sumbu gerak | X, Y, Z | |
| kontrol gerak | Kontrol servo loop tertutup | |
| motor gerak | Servo motor Panasonic | |
| sekrup bola | Hiwin | |
| Keakuratan posisi | + / - 0,05 mm | |
| sasis | Pengelasan logam | |
| Manajemen arus | ||
| Nozzle fluks | Jepang Lumina | |
| daya tahan nozel | baja tahan karat | |
| kapasitas tangki fluks | 3L | |
| Tangki fluks | Tangki tekanan | |
| kapasitas tangki alkohol | 1L | |
| Tangki alkohol | Tangki tekanan | |
| Pemanasan sebelumnya | ||
| metode prapanas | Pemanasan IR atas | |
| daya pemanas | 13.5kw | |
| kisaran suhu | 25-240°C | |
| panci pengisap | ||
| Nomor pot standar | 1pcs | |
| Kapasitas panci pengisap | 13 kgs / panci solder (pompa elektromagnetik) | |
| Pengendalian suhu solder | PID | |
| waktu peleburan | 20-30 menit | |
| suhu solder maksimum | 350 °C | |
| pemanas solder | 1.2kw | |
| Nozzle pemadatan | ||
| Nozzle | disesuaikan | |
| bahan | paduan karbon tinggi | |
| Nozzle yang dilengkapi standar | SD standar dilengkapi 5pcs / panci pengisap ((diameter dalam nozzle 2,5mm, 3mm, 4mm, 5mm,6mm) | |
| Manajemen N2 | ||
| Pemanas N2 | dilengkapi dengan standar | |
| ID N2 rentang suhu | 0-350 C | |
| Konsumsi N2 | 2 m3 / h / nozzle | |
Rincian:
1.Konfigurasi minimum
Prosesor tidak kurang dari 2.0GHz, penyimpanan internal tidak kurang dari 4GB, ruang disk bebas tidak kurang dari 16GB.
2. Rekomendasi konfigurasi
Prosesor quad-core 1.8GHz, penyimpanan internal 8G, ruang disk kiri 512GB, kartu jaringan gigabit.
Resolusi layar
1920 * 1080 (perlu)
Sistem operasi: Win7 64 bit, Win10 64 bit
