Keuntungan:
1.Integrated model fungsional penuh, seluruh platform gerak terintegrasi semprot dan pengelasan, ruang yang kompak.
2Plat PCB tetap, semprot dan pengelasan platform bergerak.
3. Kualitas pengelasan tinggi, sangat meningkatkan tingkat lulus pengelasan.
4Desain modular transportasi online SMEMA, mendukung pelanggan untuk pembentukan jalur yang fleksibel.
5Semua parameter dapat diatur di PC dan disimpan ke menu PCB, seperti jalur bergerak, suhu solder, jenis fluks, jenis solder, suhu n2 dll,kemampuan pelacakan terbaik dan kualitas pengelasan berulang yang mudah diperoleh.

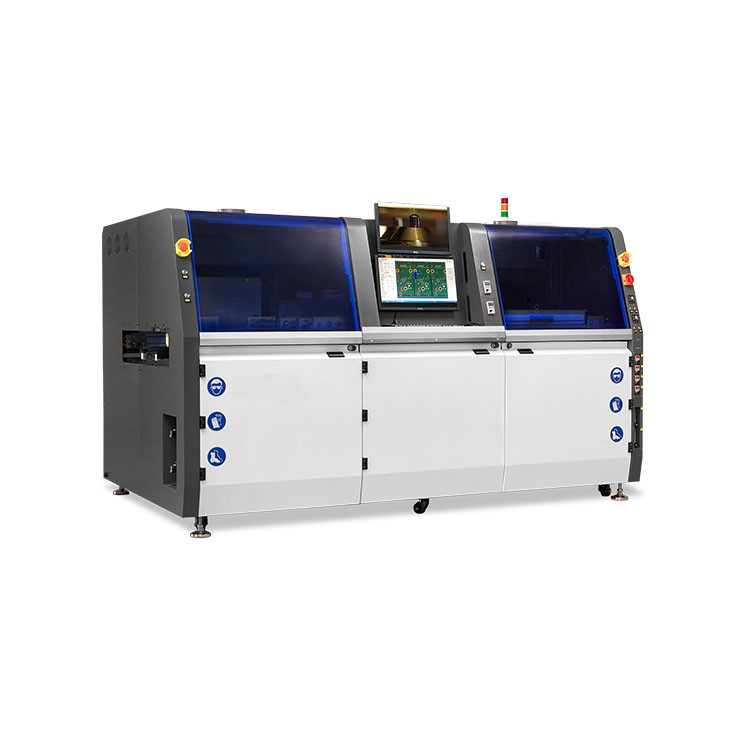

| Nama mesin | SEL-31 |
| Umum | |
| dimensi | L2550 X W1480 X H1665 |
| daya umum | 16kw |
| daya konsumsi | 4 - 8kw |
| pasokan listrik | Fase tunggal 220V 50HZ |
| berat bersih | 1500kg |
| sumber udara yang digunakan | 3-5BAR |
| aliran dan kemurnian N2 yang diperlukan | 3 m3/jam, kemurnian>99,998% |
| dibutuhkan melelahkan | 600-1000CMB/H |
| Pengendalian & conveyor | |
| mengontrol | Kontrol PC industri + PLC |
| lebar konveyor | 100-400MM |
| Jenis konveyor | Transportasi kereta api rantai bagian semprot dan prapanas, transportasi roller bagian solder |
| Arah konveyor PCB | Kiri ke kanan atau kanan kiri |
| rel konveyor | Rel aluminium |
| ketinggian konveyor | 900+/-30mm |
| Meja Motion | |
| sumbu gerak | X, Y, Z |
| kontrol gerak | Kontrol servo loop tertutup |
| Keakuratan posisi | + / - 0,05 mm |
| api | Pengelasan logam |
| Manajemen arus | |
| Nozzle fluks | Jepang Lumina |
| daya tahan nozel | baja tahan karat |
| kapasitas tangki fluks | 1L |
| kapasitas tangki alkohol | 1L |
| Pemanasan sebelumnya | |
| metode prapanas | Udara panas di atas, pemanasan IR di bawah |
| daya pemanas | 6kw |
| kisaran suhu | 25-240 derajat |
| Panci pengelasan | |
| Nomor pot standar | 1 PCS |
| Kapasitas panci pengisap | 16 kgs / panci pengisap |
| kisaran suhu pengelasan | PID |
| waktu peleburan | 30 menit |
| suhu solder maksimum | 350 C |
| pemanas solder | 1.5kw/ panci pengisap |
| Nozzle solder | |
| Nozzle dim | disesuaikan |
| bahan | paduan karbon tinggi |
| Nozzle yang dilengkapi standar | Tandard dilengkapi 5 pcs ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| Manajemen N2 | |
| Pemanas N2 | dilengkapi dengan standar |
| Kisaran suhu N2 | 0 - 350 C |
| Konsumsi N2 | 1---3m3 / h / nozzle |
Mesin standar termasuk:
| 序号Serial | Nama Item | 内容content | Jumlah Jumlah |
| 1 | 控制系统Sistem kendali | komputer host dan monitor PC & monitor |
1 set |
| 实时监控摄像头 Hidup di kamera monitor | |||
| 控制器及控制卡 kontrol gerak | |||
| 2 |
Sistem gerakan platform (喷雾用) |
全??造两轴平台xy motion table (Membuat dua poros platform) |
1 set
|
| 两轴全配滚珠丝杆及直线导轨2 sumbu yang dilengkapi dengan sekrup bola & rel guild linear | |||
| 两轴全配伺服电机及伺服驱动器2 sumbu dilengkapi dengan servo motor & driver | |||
| 3 | selektif 喷雾系统Sistem aliran | 进口喷射 进口喷射 进口 进口 进口 进口 |
1 set
|
| 助剂 flux tank | |||
| 喷雾气控流气气系统 sistem pneumatik | |||
| 喷嘴自动清洁系统Nozzle sistem pembersih otomatis | |||
| 4 | 预热系统Sistem pemanasan sebelumnya | 热风上预热, 红外射灯下预热 Memanaskan udara panas, pemanas IR di bagian bawah |
1 set
|
| 5 |
Sistem gerakan platform (timah bakar digunakan) |
全??造三轴平台xyz meja gerak |
1 set
|
| Tiga-sumbu seluruh-dilengkapi-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-gelombang-kelompok-kelompok-kelompok-kelompok-kelompok-kelompok-kelompok-kelompok-kelompok-kelompok | |||
| 三轴全配伺服电机及伺服驱动器3 sumbu dilengkapi dengan servo motor & driver | |||
| 6 | 选择性 接锡炉Soldering pot | 15KG kayu bakar,叶轮,流道,伺服系统15kg kapasitas solder pot, impeller, terowongan, motor server |
1 set
|
| Sistem alarm suhu pemadaman atas panas | |||
| Sistem pengendalian suhu solder | |||
| Sistem pemanas inline | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) Nozzle solder yang dilengkapi standar | |||
| 7 |
运输部份 Sistem konveyor |
前后运输导轨独立步进驱动 ((喷雾预热段) Penggerak langkah independen rel panduan transportasi depan dan belakang (bagian prapanas semprot) |
1 set
|
| 前后链条 运输导轨 (喷雾预热段) Panduan transportasi rantai depan dan belakang (bagian pemanasan sebelumnya semprot) | |||
| PCB板阻??装置喷雾段,预热段 Bagian semprot dari perangkat pemblokiran pelat PCB, bagian prapanas | |||
| 前后运输导轨独立步进驱动 (锡炉段) Penggerak langkah independen rel panduan transportasi depan dan belakang (bagian pengelasan timah) | |||
| 前后滚轮运输导轨 ((锡炉段) Panduan transportasi roller depan dan belakang (bagian pengemasan timah) | |||
| PCB板阻??装置锡炉段 Perangkat pemblokiran pelat PCB bagian pengemasan timah | |||
| PCB板侧 装置Sistem penjepit sisi PCB | |||
| 8 | 机器?? 体Basis mesin | 机架及表面喷粉机框/cover & painting |
1 set
|
