Keuntungan:
1.Offline model mesin, dalam tabel gerakan XYZ yang sama menggabungkan fluks selektif dan pengelasan, kompak & fungsi penuh.
2. Kualitas pengelasan yang tinggi.
3Gerakan papan PCB, semprotan dan platform las tetap.
4. Dapat ditempatkan di sebelah jalur produksi SMT untuk pengelasan, sangat fleksibel.
5Semua parameter dapat diatur di PC dan disimpan ke menu PCB, seperti jalur bergerak, suhu solder, jenis fluks, jenis solder, suhu n2 dll,kemampuan pelacakan terbaik dan kualitas pengelasan berulang yang mudah diperoleh.

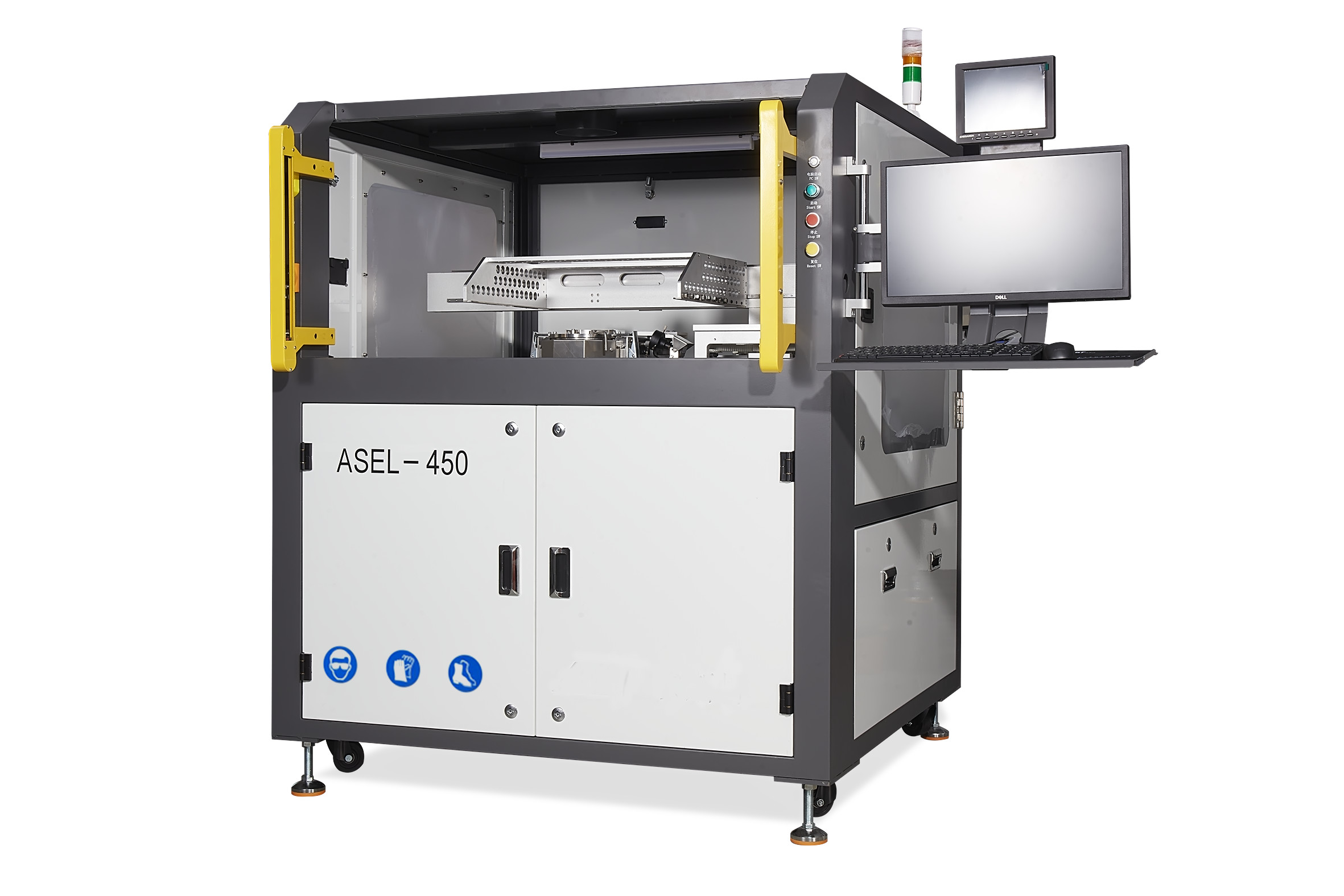

| Artikel | ASEL-450 |
| Umum | |
| Kekuatan operasi/kekuatan maksimum | 1--3KW/5KW |
| Ukuran PCB | 50x50-350x450mm |
| Dimensi mesin | 1090*1256*1340mm |
| Berat bersih | 320kg |
| Sumber daya listrik | 1PH 220V 50HZ |
| Pasokan udara | 3-5 bar |
| Pengeluaran yang diperlukan | 100M3/jam |
| Platform PCB Robot | |
| Poros Gerak | X, Y, Z |
| Pengendalian Gerak | Servo penuh |
| Keakuratan Posisi | + / - 0,05 mm |
| Kebersihan atas PCB | 80 mm |
| Kebersihan dasar PCB | 30 mm |
| Posisi PCB | Tekanan pengujian diri |
| Pengelolaan Solder | |
| Stasiun Solder Standar | 1pcs |
| Kapasitas Pot Solder | 15 kg |
| Pengendalian Suhu Solder | PID |
| Waktu Pemanasan | 45 menit |
| Suhu maksimum | 380 C |
| Pemanas panci solder | 3kw |
| Nozzles Solder | |
| Nozzles MiniWave | Dia 2 sampai 8mm |
| Nozzle yang disesuaikan | Dapat menyediakan |
| Manajemen Inersi nitrogen (N2) | |
| Pemanas N2 | dilengkapi dengan standar |
| Jangkauan Kontrol PID N2 Temp | 0 - 350 C |
| Konsumsi N2 per Nozzle | 1.5m3/H/NOZZLE |
| Kebutuhan kemurnian N2 oksigen | O2 < 20 ppm |
| Manajemen Aliran | |
| Nozzle Flux Semprot | Fluxer semprotan mini, jenis atomisasi |
| Kapasitas Aliran | 1.2L |
| Tangki Fluks | Tangki tekanan |
| Sistem Pengendalian | |
| Metode program | Kontrol komputer PC |
| Sistem pengendalian | Kontrol komputer PC |
| Waktu Program Tipikal | 10 menit |
