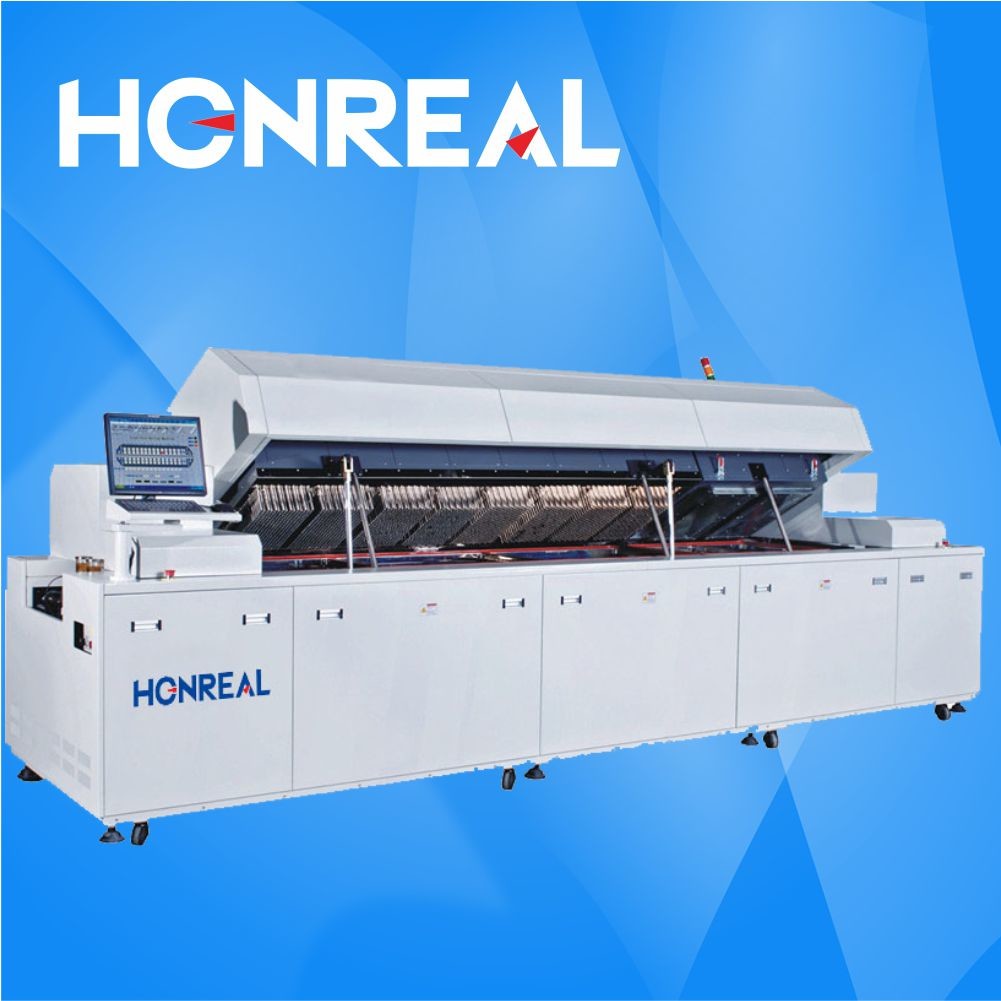

380V 50hz SMT reflow oven mesin dengan 3890mm Panas terowongan

MOQ:	1set
Harga:	Dapat dinegosiasikan
Kemasan standar:	Kotak kayu
Periode Pengiriman:	15 hari kerja
Metode Pembayaran:	L/C,T/T,Western Union
Kapasitas Pasokan:	100 set/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

HONREAL

Sertifikasi

Nomor model

HR-10C

Ukuran:

L6300*1430*1530

Terowongan pemanas:

3890mm

Tipe Komponen:

Papan satu sisi/dua sisi seperti CSP, BGA, dll.

Zona merupakan:

Zona pendinginan atas8, bawah8,2

Pengendalian suhu:

Kontrol loop dekat PID, penggerak SSR

Kisaran Suhu:

Ambien---300℃

Akurasi suhu:

Catu daya:

3ø 380V

Ketinggian rantai pengangkut:

900±20mm

Lebar PCB maks:

350mm

Menyoroti:

Mesin Oven 50hz SMT

Mesin Oven Reflow 380V SMT

3890mm smt oven reflow

Deskripsi Produk

Mesin Solder SMT LED Mesin Solder PCB Oven Solder Reflow Harga

Fitur:

Mesin solder-reflow siklus mikro seri ini mengadopsi nosel pipa yang sebanding dengan yang dibuat oleh ERSA Jerman. Efisiensi termal konstruksi nosel pipa (contoh: konstruksi angin panas tipe ERSA) lebih tinggi daripada konstruksi pelat berlubang (contoh: konstruksi angin panas tipe HFLLER). Oleh karena itu dapat secara efektif memecahkan masalah seperti interferensi interval dan sudut mati konveyor.
Fungsi mesin solder-reflow siklus mikro seri HOTFLOW:

1. Antarmuka operasi yang humanis, platform operasi Windows, peralihan bahasa Mandarin dan Inggris.

2. Pemantauan status operasi yang cerdas, alarm suara dan cahaya kesalahan, pencatatan data produksi.

3. Merek PLC + kontrol loop tertutup PID, akurasi kontrol suhu ±1℃.

4. Desain zona suhu panjang, setiap zona suhu mencapai panjang 300mm.

5. Udara dikembalikan ke depan dan belakang zona suhu untuk secara efektif menghindari suhu silang, dan perbedaan suhu lateral mencapai ±2°C.
6. Motor udara panas 2800RPM, laju aliran udara panas hingga 9OCFM, konduksi panas yang efisien dan kemampuan kompensasi termal.

7. Struktur insulasi termal yang unggul, suhu cangkang ≤30℃, penggunaan energi penuh.
8. Papan distribusi udara galvanis paduan aluminium setebal 3mm memastikan distribusi panas yang merata di zona suhu.
9. Perkuat rongga tungku dan mekanisme penyesuaian lebar rel pemandu untuk secara efektif menghindari deformasi rongga tungku dan rel pemandu yang dipanaskan.

Mesin	HR-8C	HR-10C
Zona pemanas	8 zona atas	10 zona atas
Zona pemanas	8 zona bawah	10 zona bawah
Terowongan pemanas	2900mm	3890mm
Dimensi	L552014301530	L630014301530
Berat bersih	sekitar 2760Kg	sekitar 3060Kg
Daya umum	64KW	83KW
Konsumsi daya	Sekitar 7--30KW	Sekitar 9--38KW
Waktu naik	20 menit	20 menit
Jenis kontrol	Kontrol PC + PLC
Metode pemanasan	Konveksi udara paksa penuh
Kontrol suhu	Kontrol loop tertutup PID, penggerak SSR
Rentang suhu	Lingkungan---300℃
Akurasi suhu	±1 ℃
Suhu seragam	±1.5 ℃
Pendinginan	1-2 zona pendingin (atas dan bawah)
Metode konveyor	Konveyor sabuk jala dan rantai
Tinggi konveyor	900±20mm
Lebar PCB Maks	350mm
Jarak PCB	Atas / Bawah 30mm
Arah konveyor	Kiri ke kanan
Kecepatan konveyor	0-1800mm/menit
Pengangkat kait	Tiang sekrup listrik
Komunikasi hulu/hilir	SMEMA
Catu daya	380v,3ph,50hz

Bagian zona suhu:

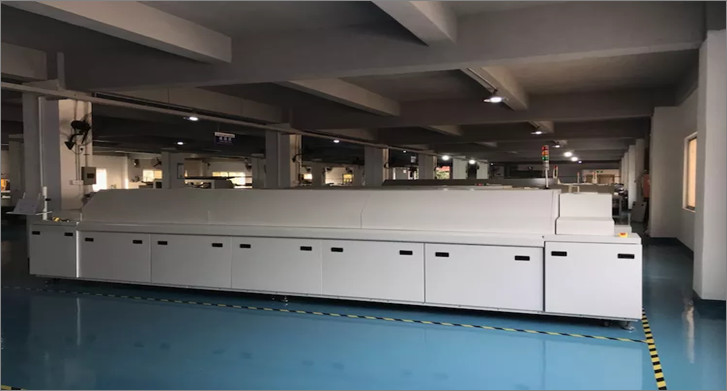

380V 50hz SMT reflow oven mesin dengan 3890mm Panas terowongan

Desain pengembalian udara depan dan belakang yang unik untuk menghindari suhu silang
Kabel termokopel diimpor dari Jepang
Kontrol loop tertutup PID, akurasi mencapai ±1℃
Perbedaan suhu transversal hingga 2℃
Kemampuan proses CPK mencapai 1.784

Instalasi dan Kalibrasi

1.Lingkungan dan kondisi kerja

 Peralatan ini harus ditempatkan di bengkel yang horizontal, kering, dan berventilasi baik;

 Suhu lingkungan :5~45℃ ;

 Kelembaban lingkungan: 20~95%;

 Catu daya terukur: 380V, 100A (kabel daya harus kabel serabut 16mm²), sistem 3 fasa dan 5 kabel;

 Sistem draf buatan harus dipasang di kedua ujung peralatan ini. Aliran udara tabung draf adalah 25 m³/menit.

2.Instalasi peralatan

 Harus memposisikan peralatan sesuai dengan kebutuhan produksi aktual dan situasi praktis;

 Angkat bantalan kaki peralatan ini dan secara bersamaan ratakan peralatan ini menggunakan bantalan kaki tersebut

 Peralatan ini harus dipasang secara horizontal.

3.Kalibrasi

Semua parameter peralatan ini harus disesuaikan sesuai dengan persyaratan pelanggan seperti produk, laju produksi, dan pasta solder yang digunakan. Penyesuaian ini mencakup kecepatan linier rantai, suhu setiap zona, dll. Peralatan ini telah dikalibrasi sebelum pengiriman. Hanya perlu memeriksa apakah catu daya Anda berlaku untuk peralatan ini saat tiba di pabrik Anda.

Siapa Kami ?

Shenzhen Honreal Technology Co.,Ltd adalah perusahaan teknologi tinggi nasional, Mengkhususkan diri dalam penelitian dan pengembangan peralatan smt, produksi, penjualan. Melayani perusahaan elektronik top 500 dunia. Modal terdaftar perusahaan adalah 5 juta. Memiliki tim teknis yang berpengalaman dan kemampuan inovasi teknis yang sangat baik, Menciptakan rantai pasokan produk dan tim layanan yang lebih baik serta memenuhi kebutuhan pelanggan yang berbeda adalah tujuan jangka panjang kami. Kami akan memenuhi kebutuhan pelanggan dengan memahami pelanggan, mengutamakan mereka, dan memberikan layanan yang berharga.

380V 50hz SMT reflow oven mesin dengan 3890mm Panas terowongan

Sertifikasi

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer

FAQ

T:Bagaimana Anda dapat menjamin kualitas penjualan Anda?
J:Kami menjamin bahwa setiap set mesin menjalani pengujian ketat sebelum dikirimkan kepada Anda, untuk memastikan kinerja produk yang sangat baik.

T:Bagaimana pelatihannya?

J:Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah untuk mengoperasikan

mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang bersama mesin.

T: Saya ingin bertanya apakah mungkin untuk memasang logo saya pada produk.
Kami berharap Anda tahu bahwa perusahaan kami sepenuhnya mendukung layanan logo yang disesuaikan, kami melakukannya. Selain itu, ini sepenuhnya gratis, jadi beri tahu kami persyaratan Anda.

T: Apakah sulit menggunakan mesin-mesin ini?

J: Tidak, sama sekali tidak sulit. Bagi klien kami sebelumnya, paling lama 2 hari sudah cukup untuk belajar mengoperasikan mesin.
