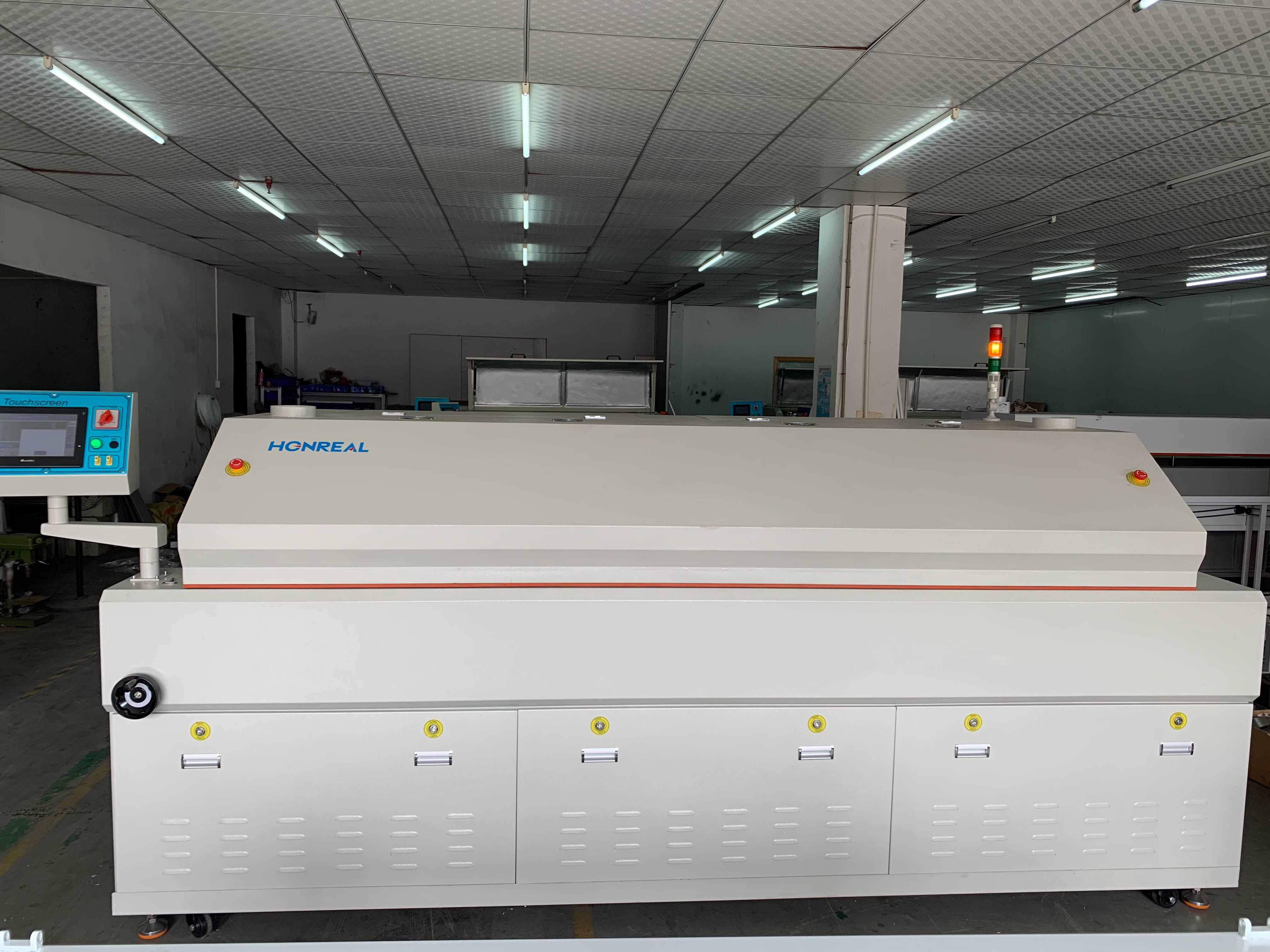

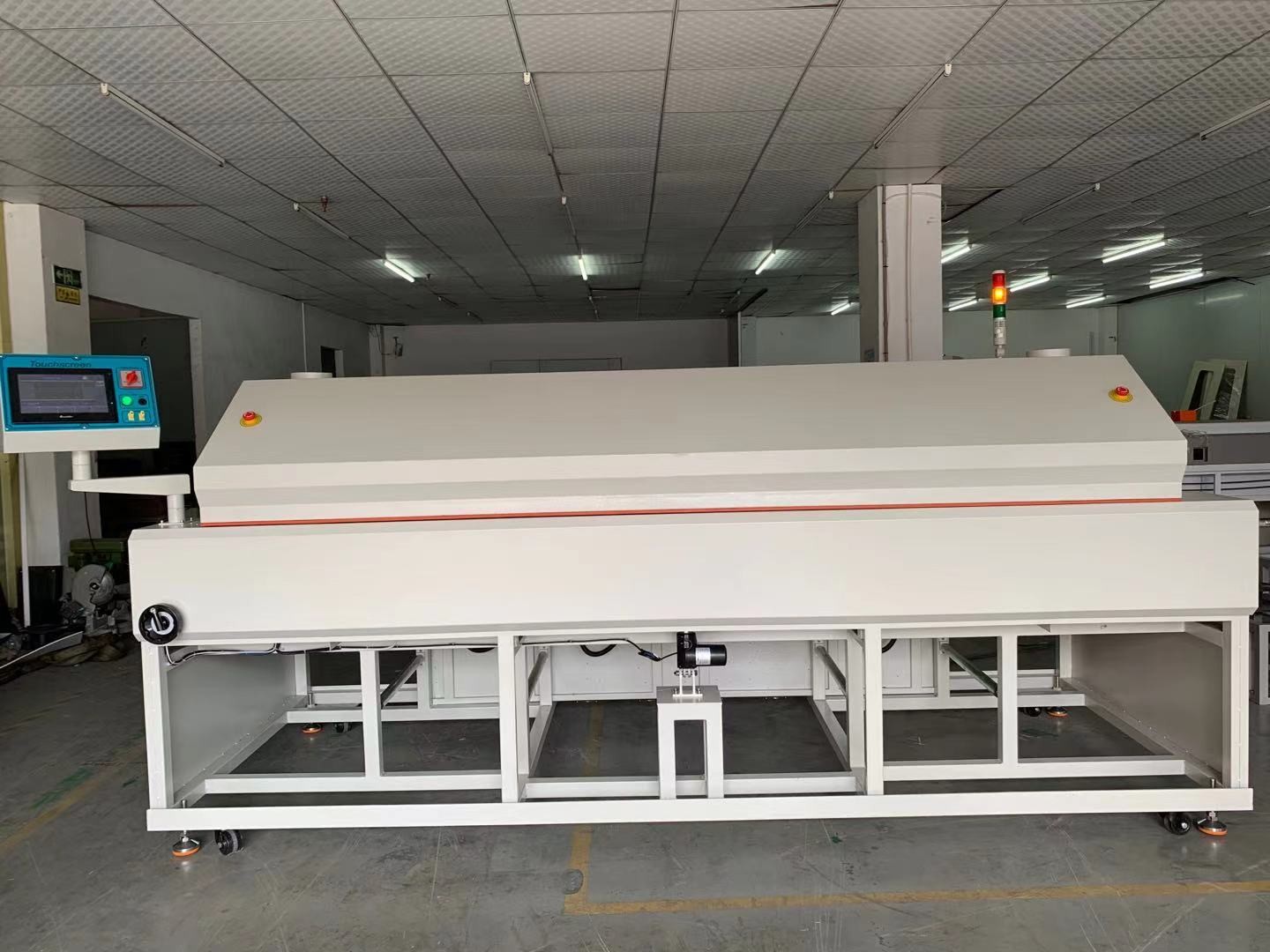

Hot Air SMT Reflow Soldering Machine, Otomatis penuh Ir Curing Oven

Kualitas tinggi PCB Penuh otomatis IR pengerasan Oven Coatflow ICM-2200 3300

Umum mesin:

1Mesin pengeras dalam garis (seri ICM) adalah ide untuk produksi pengeras volume tinggi. Mereka mudah diintegrasikan dengan mesin pelapis konformal yang berbeda.

2Tersedia dalam panjang yang berbeda, mereka memberikan fleksibilitas untuk memenuhi kebutuhan produksi Anda dan memiliki konstruksi yang kuat dan penampilan yang efisien.

3.Oven ini dilengkapi dengan desain knalpot downstream yang unik.Plenum di bawah rel konveyor,itu akan menghilangkan senyawa organik volatil ((VOC),yang biasanya ditemukan dalam aplikasi pelapis konformal.Ini memberikan lingkungan operasi yang aman ketika digabungkan dengan sistem knalpot eksternal Anda

4Tutup atas dapat diangkat secara manual.

Sistem pemanas:

1.The ruang penyembuhan mencapai atmosfer termal seragam dengan pemanasan karbon silikon inframerah jauh khusus dari Jepang.

2Semua pemanas dapat diatur tinggi secara manual, sehingga mendapatkan kinerja panas terbaik untuk produk yang berbeda.

3Terowongan dalam oven terbuat dari stainless steel yang mudah dibersihkan.

4Khususnya memperbesar lapisan tahan panas ke 100mm, mencegah kehilangan panas secara efektif, sehingga untuk menghemat energi.

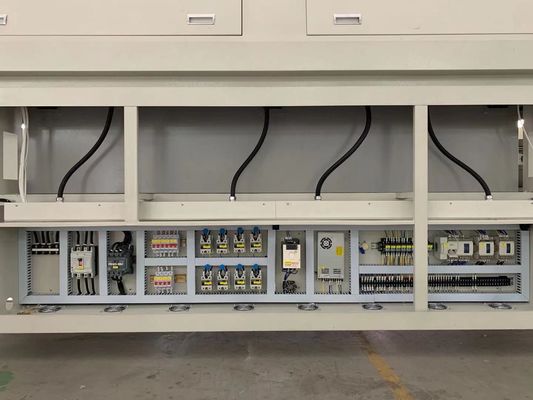

Sistem listrik:

1.PLC dan layar sentuh warna untuk mengendalikan. Ini dapat menyimpan lebih dari 50 kelompok parameter di layar sentuh.

2.PID untuk mengendalikan suhu, suhu dapat dikontrol di bawah ± 2 °C.

3.Komponen listrik merek seperti Schneider (Jerman) pemutus,Omron (Jepang) pemutus kotak.

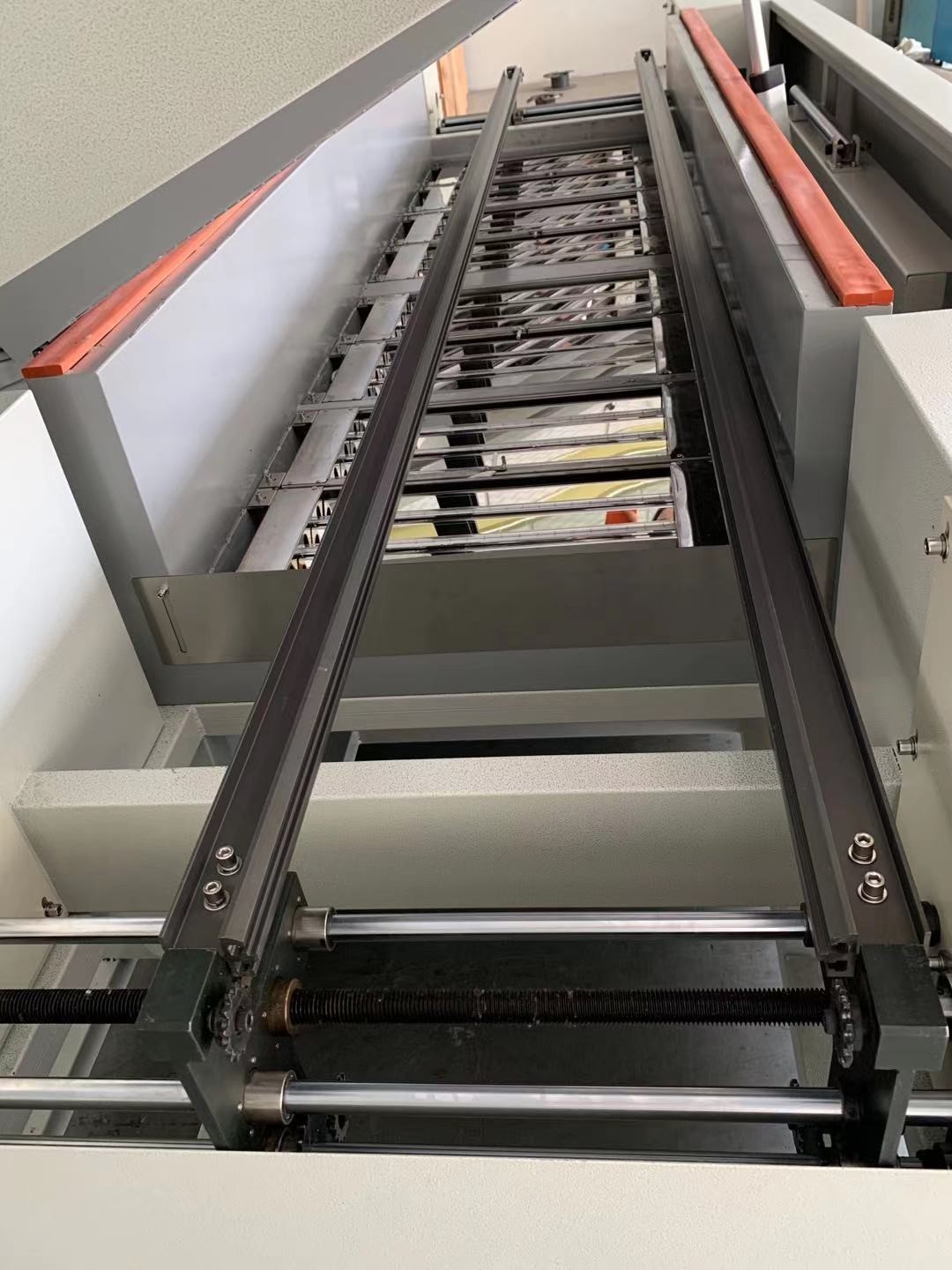

Sistem konveyor:

Di pintu masuk dan pintu keluar ada piring kita dapat mengatur ketinggian, sehingga untuk mencegah kehilangan panas dari kedua ujung.

Sistem conveyor sabuk jaring jepit halus. Ini mampu membawa produk 20Kg.

Persiapan sebelum memulai mesin:

1. Periksa apakah tegangan dan arus nominal dari sumber daya dapat memenuhi persyaratan dan apakah itu adalah tiga fase 4 saluran catu daya.

2Periksa apakah daya utama sudah terhubung ke mesin.

3Periksa apakah mesin di ground dengan benar.

4Periksa apakah ada benda asing yang tersisa di dalam kabinet listrik dan semua soket dapat bekerja dengan baik di dalam kabinet listrik.

5Periksa apakah semua saklar darurat berhenti di kedua ujung pakan dan pembuangan dikeluarkan ke posisi normal mereka.

6Pastikan bahwa pipa pembuangan di kedua ujung pakan dan pembuangan peralatan mesin pengerasan terhubung secara fleksibel dengan pipa ventilasi utama.

7. Periksa apakah semua kursi roller bearing dilumasi dengan benar.

8Periksa apakah rantai konveyor keluar dari rel panduan di dalam ruangan.

9Periksa apakah semua sekrup pengikat untuk roda gigi dan gigi di kedua ujung pakan dan pembuangan sistem conveyor diputar erat.

10Periksa apakah rantai dapat berjalan normal dan pastikan bahwa mereka tidak ditekan atau terjebak, terlibat dengan semua roda gigi dengan benar dan tidak lepas.

11Jangan biarkan benda lain tinggal di dalam ruangan selain benda kerja.
