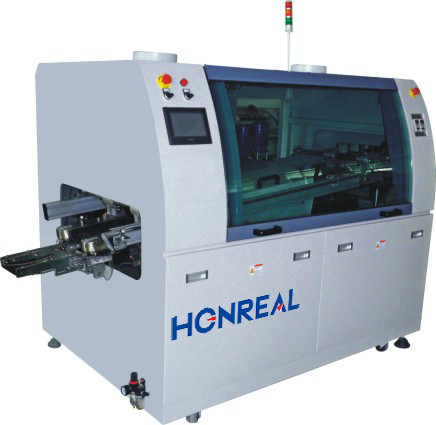

HR-200 SWave Soldering Machine
STD: Panel depan dikendalikan ON/OFF ; OPT: Touch Screen dikendalikan
¤ Cocok untuk produk dengan kepadatan komponen rendah/kriteria proses rendah/produk dengan kandungan timbal
¤ SMC Pneumatic Cylinder Driven Fluxer Spray Head Transversal
¤ 1 Infrared Preheater
¤ Struktur Preheater Modulized, Nyaman untuk pemeliharaan
¤ Mitsubishi PLC+PID Closed Loop Dikendalikan
¤ SUS 316L Solder Pot
¤ Pot Solder Manual Up/Down & Roll In/Out
¤ Berbagai Jenis Solder Fingers Tersedia
¤ Kemiringan 4-7° disesuaikan
¤ Auto Finger Cleaner
¤ Pendingin udara alami dengan aliran silang
¤ STD: Panel depan On/Off dikendalikan; OPT: Touch Screen dikendalikan
| Model | Kontrol panel HR-200 | HR-200 layar sentuh |
| Dimensi mesin | L2550 × w1350 × H1550mm | L2550 × W1350 × H1550mm |
| Berat badan | 600kg | |
| Warna | Warna abu-abu | |
| Umum | ||
| Kontrol utama | Kontrol tombol panel | Kontrol panel sentuh |
| Pemanas sebelumnya | 1 | |
| Zona pendinginan | 1 | |
| Pendinginan ke bawah gradien lereng | Dingin dengan Udara Alami:3-4° C/detik | |
| Persyaratan gas buang | ≥3m'/detik ×2 | |
| Kebutuhan udara terkompresi | > 4kg/cm2 | |
| Kebutuhan daya | 3 Fase 5 Kabel 38oVac 50/60 Hz | |
| Konsumsi awal | ≤ 17kw | |
| Konsumsi stabil | ≤6kw | |
| Waktu ramp up |
Pre-Heat: sekitar 15 menit Solder Pot: Sekitar 70 menit |
|
| Titik awal suhu |
Pemanasan sebelumnya: Suhu ruangan 200°C Solder Pot: Suhu ruangan 300° C |
|
| Kontrol suhu | PID closed loop dikendalikan | |
| Keakuratan suhu | ± 1°C | |
| Suhu melintasi penyimpangan | ± 2°C | |
| Aliran udara panas | Sekitar 50CFM | |
| Lebar Proses | 50-250mm | |
| Ketinggian Proses | 750mm±30mm | |
| Kecepatan konveyor | 0-1800mm/menit | |
| Penghapusan produk |
Rujukan Ke Rumput Jari; Sisi atas ≥ 100mm;Di bawah ≥ 15mm |
|
| Fluxer | ||
| Kepala semprot melintang | SMG Pneumatic cycliner drive | |
| Ukuran molekul | 20-40 mikron | |
| Diameter nozel fluks | 1.3mm | |
| Kapasitas fluks | 20 liter | |
| Panci pengelasan | ||
| Kapasitas panci | 250kg | |
| Bahan pot | Baja tahan karat 316L | |
| Pergeseran gelombang | Antara Chip & Lambda 36mm | |
| Jumlah sampah | 00,19-0,21 kg/jam | |
Rincian:
Tempat pemasangan:
1Mengoperasikan mesin dalam lingkungan yang jelas dan berventilasi untuk menghindari mempengaruhi kualitas pengelasan oleh debu atau lainnya;
2. Jangan memasang mesin di dekat sumber gangguan listrik atau magnetik;
3Jangan biarkan pintu masuk dan pintu keluar mesin menghadap kipas angin atau jendela selama pemasangan.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Lingkungan dan kondisi kerja:
1. Peralatan harus ditempatkan di bengkel berventilasi dan kering lantai datar;
2. suhu lingkungan kerja harus dalam 5° 45°C;
3. sumber daya yang stabil (dibiarkan dengan baik oleh tanah timah) dengan arus nominal harus dilengkapi, dan tegangan yang dicatat dalam nama papan;
Shenzhen Honreal Technology Co, Ltd adalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan.Modal terdaftar perusahaan adalah 5 jutaDengan memiliki tim teknis yang berpengalaman dan kemampuan inovasi teknis yang sangat baik,Membuat rantai pasokan produk dan tim layanan yang lebih baik dan memenuhi kebutuhan pelanggan yang berbeda adalah tujuan jangka panjang kami.Kami akan memenuhi kebutuhan pelanggan dengan memahami pelanggan, menempatkan mereka di tempat pertama dan menyediakan layanan yang berharga.
T: Bagaimana Anda bisa menjamin kualitas penjualan Anda?
A: Kami menjamin bahwa setiap set mesin berada di bawah pengujian yang ketat sebelum dikirimkan kepada Anda, untuk memastikan kinerja yang sangat baik dari semua produk.
Q: Bagaimana pelatihan?
A:Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan
mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang dengan mesin bersama-sama.
T: Saya ingin bertanya apakah mungkin untuk memiliki logo saya pada produk.
Kami harap Anda tahu bahwa perusahaan kami sangat mendukung layanan logo yang disesuaikan, kami melakukan ini.
T: Apakah sulit untuk menggunakan mesin ini?
A: Tidak, tidak sulit sama sekali. Untuk klien kami sebelumnya, paling banyak 2 hari sudah cukup untuk belajar mengoperasikan mesin.
