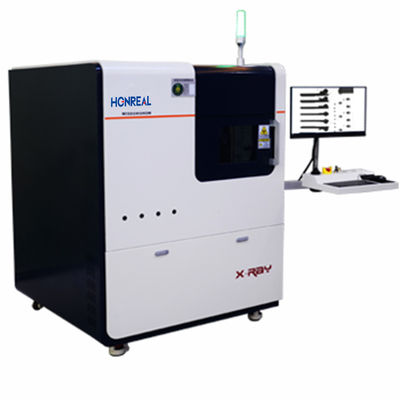

Sistem Pemeriksaan Sinar X Mesin Pemeriksaan Sinar X presisi tinggi
Deskripsi utama:
Sistem dari seri peralatan ini terutama terdiri dari tujuh bagian utama: sumber sinar-X fokus mikro, unit pencitraan gambar, sistem pemrosesan gambar komputer, sistem mekanik,Sistem kontrol listrikSistem ini mengintegrasikan pengujian non-destruktif modern, teknologi perangkat lunak komputer, akuisisi gambar dan teknologi pemrosesan.teknologi transmisi mekanik, dan algoritma AI, yang mencakup empat bidang teknis utama: optik, mekanik, listrik, dan algoritma.Dengan memanfaatkan perbedaan penyerapan sinar-X yang disebabkan oleh bahan atau ketebalan yang berbeda, ia memotret struktur internal objek dan kemudian melakukan deteksi cacat internal.menentukan keberadaanPada saat yang sama, berdasarkan kebutuhan pengguna yang disesuaikan, algoritma AI mampu menentukan cacat secara otomatis,memastikan akurasi dan objektivitas dalam penilaian.
Parameter Peralatan
| Klasifikasi | Artikel | Jenis | Parameter dan Fungsi |
|
Konfigurasi Hardware |
Sumber sinar-X |
Jenis Merek |
HAMAMATSU,Hamamatsu,Jepang,Closed Microfocus X-ray Sumber |
| Tegangan saat ini | 90kv, 10-200uA | ||
| Ukuran Fokus | 5 μm | ||
| Kekuatan Maxi | 8W | ||
|
Unit Pencitraan |
Jenis Merek |
IRAY, Amorf Silikon Flat Detektor panel |
|
| Area Pencitraan | 130 mm × 130 mm | ||
|
Unit Sensitif Cahaya Ukuran |
85 μm | ||
| Pixel Matrix | 1536×1536 | ||
| Resolusi | 5.8Lp/mm | ||
|
Sudut kemiringan |
Sudut pandang 0-90° (45° ke kiri dan kanan) | ||
| Tingkat frame gambar | 20 fps | ||
| Rasio pembesaran |
Geometri pembesaran 150 kali |
||
|
Komputer |
Merek host | Komputer Industri Advantech | |
|
Komputer Industri Konfigurasi |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| Monitor | Layar LCD FHD 24" | ||
|
Platform Pemuatan |
Daerah Pengisian | 520mm × 520mm | |
| Daerah Inspeksi Maxi | 520mm × 520mm | ||
|
Perjalanan Gerak (sumbu Z) |
Panel deteksi Z1 = 300mm, Sumber sinar-X Z2 = 300mm | ||
| Perjalanan Gerak (sumbu X) | sumbu X = 510mm, sumbu Y = 405mm | ||
| Berat sampel maksimum | 10kg | ||
| Metode Pengendalian Gerak | Tri-kombinasi joystick, mouse, dan keyboard | ||
| Sistem Navigasi | Konfigurasi |
Hikvision High Definition Kamera |
|
|
Sistem perangkat lunak |
Perkenalan Perangkat Lunak |
Kekayaan Intelektual |
Dikembangkan secara independen dengan kepemilikan perangkat lunak intelektual. |
|
Fungsi Software |
Pengaturan Gambar Otomatis |
Catatan koordinat posisi dan informasi parameter dari titik karakteristik |
||
| Fungsi Navigasi Otomatis | Memfasilitasi pergerakan cepat ke titik pemeriksaan | |||
|
Fitur Perhitungan |
Kapasitas pengukuran gelembung dalam produk elektronik/semikonduktor | |||
|
Model Algoritma |
Deteksi yang dapat disesuaikan model algoritma berdasarkan persyaratan |
|||
| Fungsi Mengedit Lokasi | Mudah mencapai deteksi posisi multi-titik | |||
|
Parameter mesin |
Berat badan | sekitar 1250Kg | ||
| Sumber Daya | 220V/50Hz | |||
| Kekuatan Maxi | 2.0KW | |||
| Dimensi Peralatan |
1300mm(L) * 1320mm(W) * 1800mm ((H) |
|||
| Dosis kebocoran radiasi | < 1μSv/h | |||
|
Keamanan sinar-X |
1Dosis kebocoran radiasi: 1μSv/jam. |
|||
|
2Bahan pelindung casing terdiri dari struktur baja-timah-baja, dan jendela pintu depan menggunakan kaca bertimbun untuk perlindungan radiasi. |
||||
|
3Fitur interlock keamanan: switch batas dipasang di semua posisi pintu. kekuatan. |
||||
|
4. Gunakan lampu indikator status untuk menunjukkan status operasional sinar-X sumber. |
||||
|
5Peralatan ini telah memperoleh "Filing Pengecualian untuk Radioisotop dan Radiasi Perangkat". |
||||
Daftar konfigurasi
|
Tidak ada . |
Nama | Jumlah | Satuan | Spesifikasi Konfigurasi |
| 1 | Sumber sinar-X | 1 | SET |
HAMAMATSU, Hamamatsu, Jepang, Microfocus tertutup X- sinar Sumber 90KV |
| 2 |
Unit Pencitraan |
1 |
PCS |
iRAY, detektor panel datar silikon amorf 130mm ×130mm |
| 3 | Komputer Host | 1 | PCS | Komputer Industri Advantech |
| 4 | Monitor | 1 | PCS | 24 inci HD Monitor |
| 5 | Komponen kontrol presisi | 1 | SET | Kartu kontrol gerak Googol, motor, dll. |
| 6 | Ruang Timah dan Bagian Gerak | 1 | SET | Dikembangkan secara independen oleh WISDOMSHOW |
| 7 | Perangkat lunak | 1 | SET | Dikembangkan secara independen oleh WISDOMSHOW |
