Komponen Elektronik Papan Sirkuit Cetak Pcb X Ray BGA XRAY Detektor
Deskripsi utama:

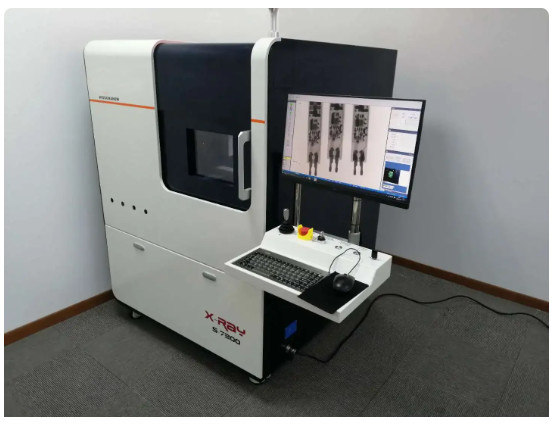

S7200 Mesin sinar-x IC IGBT untuk inspeksi pengelasan pengelasan Aplikasi utama:

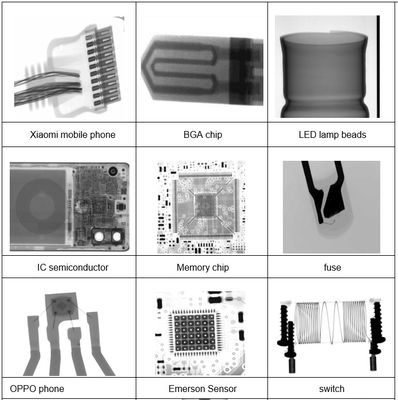

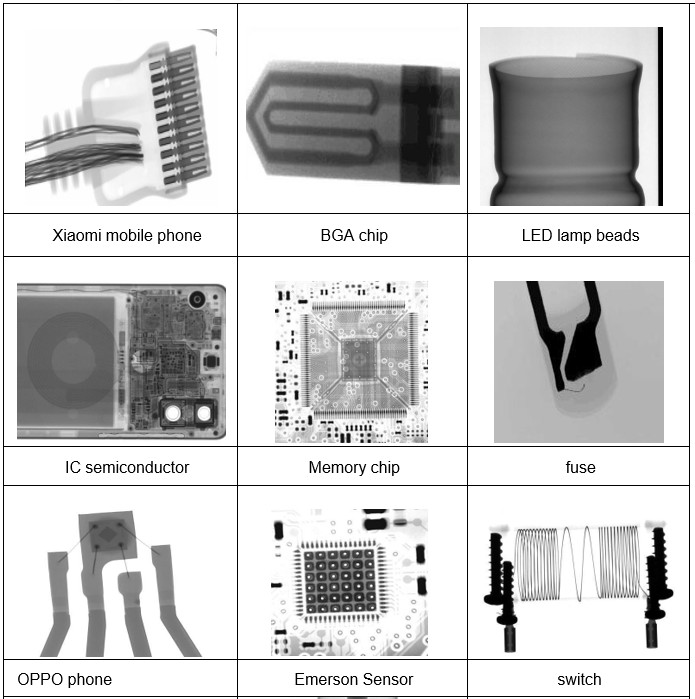

BGA Solder Ball Bubble Caculation
IC Chips Inside Connector Wire Inspeksi
Inspeksi pemotongan kabel PCB FPC Mobile Flex
Periksa Ruang di bawah sendi
PCBA BGA/IC LED Aliminum die casting Pemeriksaan konektor baterai
Parameter Peralatan
| Klasifikasi | Artikel | Jenis | Parameter dan Fungsi |
|
Konfigurasi Hardware |
Sumber sinar-X |
Jenis Merek |
HAMAMATSU,Hamamatsu,Jepang,Closed Microfocus X-ray Sumber |
| Tegangan saat ini | 90kv, 10-200uA | ||
| Ukuran Fokus | 5 μm | ||
| Kekuatan Maxi | 8W | ||
|
Unit Pencitraan |
Jenis Merek |
IRAY, Amorf Silikon Flat Detektor panel |
|
| Area Pencitraan | 130 mm × 130 mm | ||
|
Unit Sensitif Cahaya Ukuran |
85 μm | ||
| Pixel Matrix | 1536×1536 | ||
| Resolusi | 5.8Lp/mm | ||
|
Sudut kemiringan |
Sudut pandang 0-90° (45° ke kiri dan kanan) | ||
| Tingkat frame gambar | 20 fps | ||
| Rasio pembesaran |
Geometri pembesaran 150 kali |
||
|
Komputer |
Merek host | Komputer Industri Advantech | |
|
Komputer Industri Konfigurasi |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| Monitor | Layar LCD FHD 24" | ||
|
Platform Pemuatan |
Daerah Pengisian | 520mm × 520mm | |
| Daerah Inspeksi Maxi | 520mm × 520mm | ||
|
Perjalanan Gerak (sumbu Z) |
Panel deteksi Z1 = 300mm, Sumber sinar-X Z2 = 300mm | ||
| Perjalanan Gerak (sumbu X) | sumbu X = 510mm, sumbu Y = 405mm | ||
| Berat sampel maksimum | 10kg | ||
| Metode Pengendalian Gerak | Tri-kombinasi joystick, mouse, dan keyboard | ||
| Sistem Navigasi | Konfigurasi |
Hikvision High Definition Kamera |
|
|
Sistem perangkat lunak |
Perkenalan Perangkat Lunak |
Kekayaan Intelektual |
Dikembangkan secara independen dengan kepemilikan perangkat lunak intelektual. |
|
Fungsi Software |
Pengaturan Gambar Otomatis |
Catatan koordinat posisi dan informasi parameter dari titik karakteristik |
||
| Fungsi Navigasi Otomatis | Memfasilitasi pergerakan cepat ke titik pemeriksaan | |||
|
Fitur Perhitungan |
Kapasitas pengukuran gelembung dalam produk elektronik/semikonduktor | |||
|
Model Algoritma |
Deteksi yang dapat disesuaikan model algoritma berdasarkan persyaratan |
|||
| Fungsi Mengedit Lokasi | Mudah mencapai deteksi posisi multi-titik | |||
|
Parameter mesin |
Berat badan | sekitar 1250Kg | ||
| Sumber Daya | 220V/50Hz | |||
| Kekuatan Maxi | 2.0KW | |||
| Dimensi Peralatan |
1300mm(L) * 1320mm(W) * 1800mm ((H) |
|||
| Dosis kebocoran radiasi | < 1μSv/h | |||
|
Keamanan sinar-X |
1Dosis kebocoran radiasi: 1μSv/jam. |
|||
|
2Bahan pelindung casing terdiri dari struktur baja-timah-baja, dan jendela pintu depan menggunakan kaca bertimbun untuk perlindungan radiasi. |
||||
|
3Fitur interlock keamanan: switch batas dipasang di semua posisi pintu. kekuatan. |
||||
|
4. Gunakan lampu indikator status untuk menunjukkan status operasional sinar-X sumber. |
||||
|
5Peralatan ini telah memperoleh "Filing Pengecualian untuk Radioisotop dan Radiasi Perangkat". |
||||
Daftar konfigurasi
|
Tidak ada . |
Nama | Jumlah | Satuan | Spesifikasi Konfigurasi |
| 1 | Sumber sinar-X | 1 | SET |
HAMAMATSU, Hamamatsu, Jepang, Microfocus tertutup X- sinar Sumber 90KV |
| 2 |
Unit Pencitraan |
1 |
PCS |
iRAY, detektor panel datar silikon amorf 130mm ×130mm |
| 3 | Komputer Host | 1 | PCS | Komputer Industri Advantech |
| 4 | Monitor | 1 | PCS | 24 inci HD Monitor |
| 5 | Komponen kontrol presisi | 1 | SET | Kartu kontrol gerak Googol, motor, dll. |
| 6 | Ruang Timah dan Bagian Gerak | 1 | SET | Dikembangkan secara independen oleh WISDOMSHOW |
| 7 | Perangkat lunak | 1 | SET | Dikembangkan secara independen oleh WISDOMSHOW |
1Bagaimana dengan paketnya?
Semua mesin pemeriksaan sinar-X PCB dikemas oleh standar kuat karton kayu.
Ini aman selama pengiriman.
2Bagaimana cara pengiriman? berapa hari mesin akan sampai?
Kami akan mengirimkan mesin dengan DHL, FedEx, UPS, dll (Door to Door Service), sekitar 5 hari untuk tiba.
Atau dengan pesawat ke bandara Anda (Pintu ke Layanan Bandara ), sekitar 3 hari untuk tiba.
Atau melalui Laut ke pelabuhan laut, persyaratan minimum CBM: 1 CBM, sekitar 30 hari untuk tiba.
3Apakah Anda menyediakan garansi? Bagaimana dengan layanan purna jual?
Garansi 1 tahun gratis untuk suku cadang, dukungan teknis seumur hidup.
Kami memiliki tim purna jual profesional, jika ada pertanyaan, video asisten juga disediakan dalam layanan purna jual.
4, Jika kita datang ke pabrik Anda, jika Anda akan memberikan pelatihan gratis?
Ya, dengan hangat menyambut Anda untuk mengunjungi pabrik kami, kami akan mengatur pelatihan gratis untuk Anda.
5Apa cara pembayaran?
Kami menerima syarat pembayaran: transfer bank, WesterUnion, Moneygram, dll.
