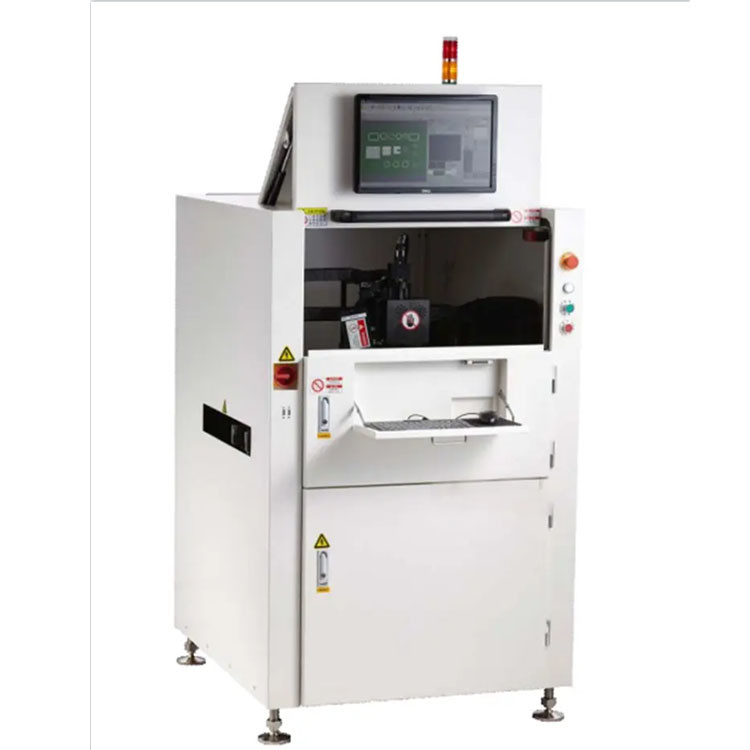

3D SPI dapat sepenuhnya memecahkan masalah bayangan dan refleksi acak dalam proses deteksi, sehingga solder paste deteksi 3D
Keakuratan lebih tinggi; dilengkapi dengan kamera kecepatan tinggi 5M piksel, kecepatan deteksi lebih cepat, gambar lebih halus dan kaya; itu ideal
pilihan untuk jalur produksi kecepatan tinggi dan presisi tinggi.
Parameter teknis:
| Model | A510 | A510DL | A1200 |
| Ukuran PCB | 55*55 ~450*450mm | 55*55 ~450*310mm Dual | 55*55 ~ 1200*650mm |
| Ketegangan PCB | 0.5 ~ 7.0mm | ||
| Berat PCB | ≤ 5,0kg | ||
| Pengaturan Conveyor | Manual/otomatis | ||
| Jenis tindakan | Ketinggian, Luas,Volume,Offset,Jembatan,Bentuk ((print yang hilang, timah yang tidak cukup, timah yang berlebihan, jembatan, ofset, bentuk yang salah, kontaminasi permukaan) | ||
| Tinggi tempel | 0 ~ 550um | ||
| Min Pad Pitch | ≥100um | ||
| Prinsip Pengukuran | Lampu putih 3D PSLM PMP ((Programmable Spatial Light Modulation, Phase Measurement Profilometry) | ||
| Jumlah Kepala Inspeksi | 1 | ||
| Pixel Kamera | 5M, (10M/12M sebagai pilihan) | ||
| Kecepatan Deteksi | 0.35 ~ 0.5s/FOV | ||
| Waktu Program | 5 ~ 10 menit | ||
| Jenis data | Gerber Data 274D/274X, Pindai PCB | ||
| Kekuatan | AC220,50/60Hz,1KVA | ||
| Dimensi Mesin | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| Berat badan | 965kg | 1200kg | 1600 kg |
Teknologi dan Fitur Inti
1.PROGRAMMABLE STRUCTURED GRATING PMP TECHNOLOGY IMAGING Teknologi yang dapat diprogram
Teknologi profil fase modulasi (PMP) digunakan untuk mencapai pengukuran tiga dimensi pasta solder cetak,yang dapat sangat meningkatkan akurasi pengukuran sambil memastikan inspeksi kecepatan tinggi.
Hal ini memberikan berbagai deteksi akurasi 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm dll. Ini memenuhi persyaratan pelanggan untuk keragaman produk dan kecepatan deteksi.
Menyelesaikan masalah lensa biasa, squint dan deformasi dengan menggunakan lensa telecentric mahal dan algoritma uji perangkat lunak khusus,yang sangat meningkatkan akurasi inspeksi dan kemampuan inspeksiMencapai kompensasi statis industri terkemuka untuk FPC warping.
Insinyur dengan tingkat pengalaman apa pun dapat secara independen memprogram sistem dengan cepat dan akurat melalui Gerber mengimpor modul perangkat lunak dan antarmuka pemrograman yang ramah.Operasi satu tombol oleh operator dirancang juga sangat mengurangi persyaratan untuk pelatihan.
MiniLED dan MicroLED terdiri dari lampu LED kecil. Jumlah LED kecil pada satu papan dapat mencapai lebih dari 1 juta pad. Ukuran satu unit MiniLED adalah sekitar 100-200μm,sedangkan ukuran satu unit MicroLED bisa 50μmOleh karena itu, peralatan 3DSPI yang digunakan dalam produk dengan kepadatan tinggi menggunakan konfigurasi tertinggi di industri; terutama penggunaan platform marmer,motor linier dan encoder linier untuk memastikan akurasi gerakan pad berukuran kecilMenggunakan lensa telecentric resolusi 1,8μm terkemuka di industri dan mengoptimalkan konversi Gerber, Load Job, algoritma, penyimpanan data dan kueri, dll, akurasi,Kecepatan dan efisiensi inspeksi sangat meningkat.
