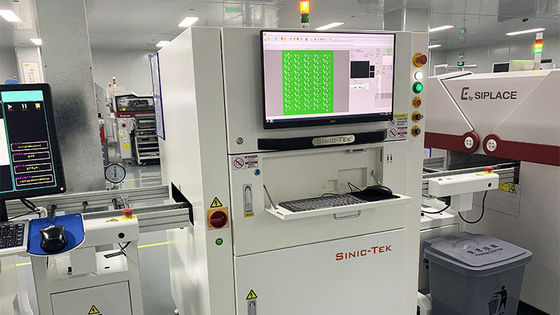

Fitur:
1. Lensa desain lensa profesional membuat gambar lebih seragam dan halus, dan sangat meningkatkan stabilitas deteksi.
2. Ini dapat diimpor ke dalam pemrograman file Gerber, atau dapat digunakan untuk mengedit dan debug uang dari mode pengeditan gambar.
3.Metoda proyeksi 3D multi arah dapat secara efektif memecahkan kesalahan deteksi yang disebabkan oleh efek bayangan dalam pasta solder
proses deteksi.
4Sistem operasi meningkatkan fungsi pengenalan dan pemrosesan hasil sesuai dengan struktur antarmuka tingkat pengguna.
5Fringe moire hitam dan putih yang dapat diprogram dengan presisi tinggi, akurasi pengukuran tertinggi 0,67mm.
6Berdasarkan data pengukuran 3 dimensi yang akurat, operator dapat mengoptimalkan seluruh proyek dalam waktu singkat.
Parameter teknis:

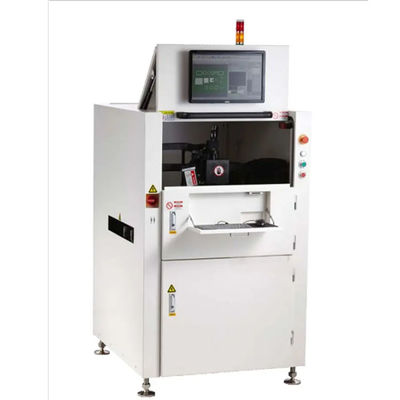

Model | A510 | A510DL | A1200 |
Ukuran PCB | 55*55 ~450*450mm | 55*55 ~450*310mm Dual | 55*55 ~ 1200*650mm |
Ketegangan PCB | 0.5 ~ 7.0mm | ||
Berat PCB | ≤ 5,0kg | ||
Pengaturan Conveyor | Manual/otomatis | ||
Jenis tindakan | Ketinggian, Luas,Volume,Offset,Jembatan,Bentuk ((print yang hilang, timah yang tidak cukup, timah yang berlebihan, jembatan, ofset, bentuk yang salah, kontaminasi permukaan) | ||
Tinggi tempel | 0 ~ 550um | ||
Min Pad Pitch | ≥100um | ||
Prinsip Pengukuran | Lampu putih 3D PSLM PMP ((Programmable Spatial Light Modulation, Phase Measurement Profilometry) | ||
Jumlah Kepala Inspeksi | 1 | ||
Pixel Kamera | 5M, (10M/12M sebagai pilihan) | ||
Kecepatan Deteksi | 0.35 ~ 0.5s/FOV | ||
Waktu Program | 5 ~ 10 menit | ||
Jenis data | Gerber Data 274D/274X, Pindai PCB | ||
Kekuatan | AC220,50/60Hz,1KVA | ||
Dimensi Mesin | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
Berat badan | 965kg | 1200kg | 1600 kg |
Teknologi dan Fitur Inti
1.PROGRAMMABLE STRUCTURED GRATING PMP TECHNOLOGY IMAGING Teknologi yang dapat diprogram
Teknologi profil fase modulasi (PMP) digunakan untuk mencapai pengukuran tiga dimensi pasta solder cetak,yang dapat sangat meningkatkan akurasi pengukuran sambil memastikan inspeksi kecepatan tinggi.
Hal ini memberikan berbagai deteksi akurasi 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm dll. Ini memenuhi persyaratan pelanggan untuk keragaman produk dan kecepatan deteksi.
Menyelesaikan masalah lensa biasa, squint dan deformasi dengan menggunakan lensa telecentric mahal dan algoritma uji perangkat lunak khusus,yang sangat meningkatkan akurasi inspeksi dan kemampuan inspeksiMencapai kompensasi statis industri terkemuka untuk FPC warping.
