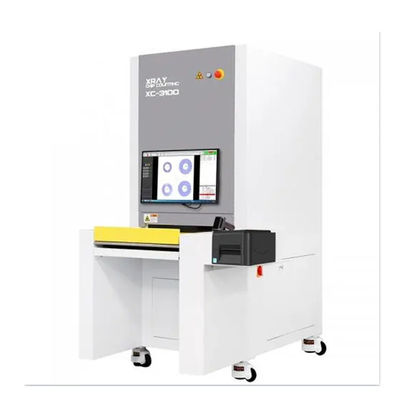

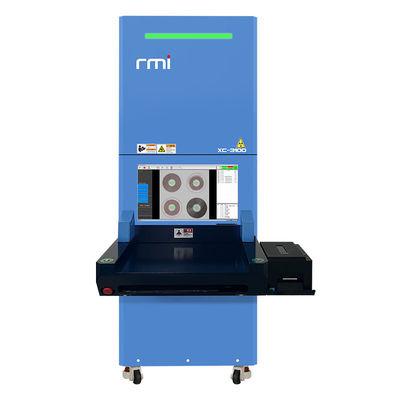

X-Ray komponen countermenggunakan prinsip perspektif sinar-X dan perangkat lunak algoritma yang dikembangkan secara independen dengan fungsi AI, yang dapat dengan cepat dan akurat menghitung jumlah bahan dalam gulungan bahan.X-Ray chip counter ini juga memiliki MES Data upload dan pencetakan otomatis label bahanUntuk mencapai fungsi meningkatkan efisiensi kerja dan menghemat tenaga kerja.
Spesifikasi:
|
Model |
XC-3100 |
|
Tipe tabung |
Tabung tertutup |
|
Resolusi Spasial |
30 μm |
|
Tegangan tabung |
50kv |
|
Arus tabung |
1000μA |
|
Metode Penangkapan Gambar |
Pencitraan digital panel datar |
|
Keakuratan Gambar |
139 μm |
|
Ukuran gambar |
430*430mm |
|
Resolusi |
3072*3072px |
|
Keakuratan piksel |
≤ 2 μm |
|
Kecepatan Pencitraan |
5 EDS/s |
|
Membaca Pixel |
20 juta/inci |
|
Tingkat positif palsu (0201) |
≤ 0,01% |
|
Keakuratan |
990,99% (0201) |
|
Kekuatan |
AC110-220V, 50-60HZ, 1200W |
|
Dimensi (dengan printer) |
950*1460*1960mm |
|
Berat badan |
450kg |
1Keakuratan: 99,99% (0201);
2. tipe perangkat minimum yang kompatibel: 01005 (unit: inci);
3Kecepatan paling tinggi menunjuk: sekitar 6-10 detik/4 pelat
4Dihitung berdasarkan ukuran minimum 01005 (unit: inci) 20.000 poin;
5. 7" baki empat baki pada saat yang sama kecepatan makan: sekitar 8 detik;
6Waktu termasuk pemuatan dan pengungkapan: sekitar 11 detik.
7. Mendukung berbagai ukuran persediaan bahan (7" ~ 15");
8. Dengan fungsi deteksi PCB sinar-X dan fungsi deteksi produk perakitan sinar-X lainnya;
9. Mendukung pengunggahan data otomatis ke cloud dan sinkronisasi, memperbarui basis data setiap bulan, semakin lama waktu, semakin akurat;
10. Operasi satu tombol, intuitif dan mudah digunakan GUI;
11. Meminimalkan biaya investasi (biaya pengenalan super normal);
12. Keamanan tinggi, dengan Sertifikat CE EU, Sistem Manajemen Mutu Internasional ISO, dan Sertifikat AERB untuk sinar-X.
1Sederhana: dikombinasikan dengan konsep internasional yang maju, mudah dimengerti, mudah dipelajari, mudah dirawat;
2Menghemat waktu: manajemen gudang lebih efisien, dapat menghemat 10-20 kali biaya waktu;
3. Hedging: Konfigurasi perangkat keras impor, tingkat kegagalan yang rendah dalam produksi, lebih dari satu dekade umur layanan;
4Keamanan: Berdasarkan aturan umum desain internasional, tingkat keamanan tertinggi;
5Stabil: perangkat lunak yang matang, perangkat keras dan proses produksi terbaik memastikan stabilitas setiap peralatan.
Sistem Penghitungan Komponen
Terapkan algoritma penghitungan yang dioptimalkan oleh AI untuk mewujudkan pemeriksaan spot berbagai bahan: SMD standar, pita dicing, baki JEDEC / Matrix, MELF, Cap Aluminium, Soic, To, BGA / CPU, Tantal,Filter dan bagian lainnya. Empat palet bahan dapat dihitung pada saat yang sama, dan hanya membutuhkan waktu 8 detik untuk menyelesaikan, yang memperpendek waktu penghitungan palet bagian, secara otomatis mengunggah data ke cloud,memperbarui database secara teratur, dan menghubungkan dengan sistem ERP/MES pabrik, sangat menghemat waktu dan biaya.
