Prinsip kerja
Sistem dari seri peralatan ini terutama terdiri dari tujuh komponen utama: sumber sinar-X, unit pencitraan gambar, sistem pengolahan gambar komputer, sistem mekanik, sistem kontrol listrik,Sistem perlindungan keselamatan, dan sistem peringatan.teknologi transmisi mekanik, dan algoritma AI. Ini mencakup empat bidang teknis utama optik, mekanika, elektronik, dan algoritma.Dengan memanfaatkan perbedaan penyerapan sinar-X yang disebabkan oleh bahan atau ketebalan yang berbeda, komponen internal dari baki perangkat elektronik diimaging dan dihitung untuk deteksi.

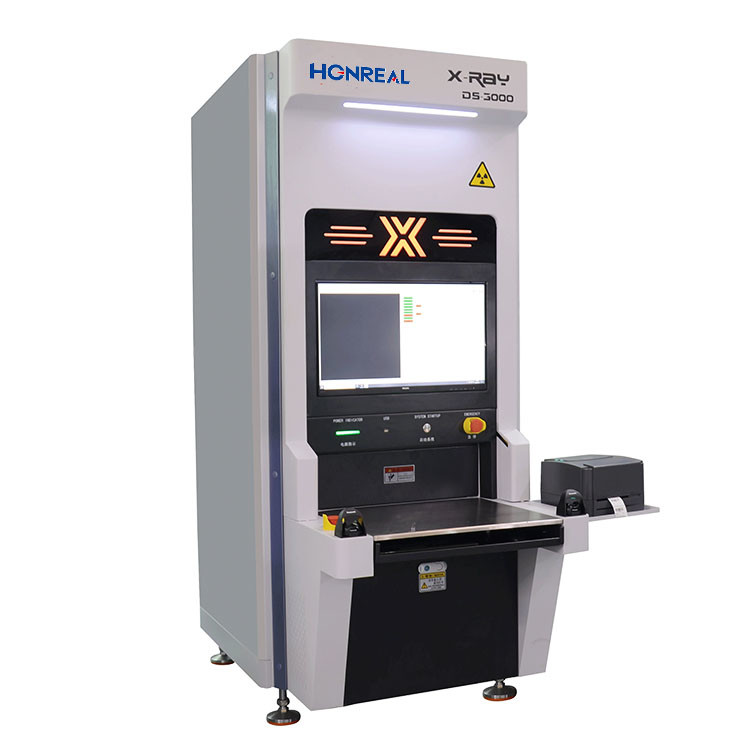

Mesin penghitungan komponen cerdas X-RAY dirancang untuk bekerja bersama dengan jalur produksi SMT untuk penghitungan otomatis bahan residu.Mesin ini dapat secara bersamaan menghitung empat material reels, secara otomatis memindai kode, dan mencapai tujuan mengurangi tenaga kerja dan meningkatkan efisiensi. mesin menghitung komponen cerdas X-RAY dapat diintegrasikan dengan sistem MES sesuai kebutuhan,membuat penghitungan bahan sisa dan penyimpanan bahan lebih efisien, aman, dan berorientasi data.
Spesifikasi:
| Spesifikasi Umum | |
| Modus kerja | Offline |
| Dimensi ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Berat badan | Sekitar 800 KG. |
| Sumber daya listrik | 110 ~ 220VAC 50/60Hz, 1,5KW |
| Sistem Komputer | |
| PC industri | PC industri dengan prosesor Intel i7 (64bit) |
| Sistem Operasi | Windows 10 OS |
| Tampilan | 27" FHD LCD Display |
| Sistem penyimpanan | |
| RAM: 16GB, HDD: 1TB + SSD: 256G | |
| Aksesoris Termasuk | |
| Handheld Barcode scanner | / |
| Pencetak label | / |
| Kemampuan Inspeksi | |
| Ukuran pita & gulungan | 7" ~ 17" |
| Ketinggian pemindaian | ≤ 80mm |
| Kecepatan inspeksi maksimum | 7~17 |
| Tape & Reel | < 10s/Rol atau 4*7?? Rol < 10s. |
| Ukuran komponen Min | 01005 |
| Keakuratan inspeksi | ≥ 99,99% |
| Tabung sinar-X | |
| Jenis | Tabung tertutup |
| Tegangan maksimum | 50KV |
| Max. arus | 1000 μA |
| Ukuran titik fokus | 0.03mm |
| Sistem Imaging | |
| Jenis | Detektor panel datar (FPD) |
| Jangkauan deteksi efektif: | 430mmx430mm |
| Matriks piksel | 3072*3072 piksel |
| Ukuran piksel | 139 μm |
| Tingkat frame | 6fpsv |
| AD Konversi | 16 bit |
| Paket yang dapat dideteksi | |
| Chip, Bulks, paket ESD, JEDEC Tray, Tabung, Transistor. | |
| Komponen yang dapat dideteksi | |
|
Kondensator, resistor, induktor, manik, kristal, transistor, dioda, FETs, berbagai jenis resistor, kapasitor empedu, konektor terdeteksi, chip sirkuit terintegrasi, dll |
|
| Basis data | |
| Dukungan koneksi dengan MES, ERP, dan WMS Intelligent | |
| Sistem Keamanan | |
| Standar |
Sesuai dengan peraturan FDA-CDRH CFR 21 1020.40 Subbab untuk sistem sinar-X kabinet. |
| Emisi sinar-X |
< 1μSv/h (peraturan FDA-CDRH CFR 21 1020).40 standar subbab yang diperlukan < 5μSv/h) |
| Manajemen otoritas | Sistem penilaian sidik jari dan kata sandi. |
| Perlindungan lemari terlindung terhadap kebocoran radiasi | |
| Meter pemantauan kebocoran radiasi waktu nyata | |
Sistem Penghitungan Komponen
Terapkan algoritma penghitungan yang dioptimalkan oleh AI untuk mewujudkan pemeriksaan titik berbagai bahan: SMD standar, pita dicing, baki JEDEC / Matrix, MELF, Cap Aluminium, Soic, To, BGA / CPU, Tantal,Filter dan bagian lainnya. Empat palet bahan dapat dihitung pada saat yang sama, dan hanya membutuhkan waktu 8 detik untuk menyelesaikan, yang memperpendek waktu penghitungan palet bagian, secara otomatis mengunggah data ke cloud,memperbarui database secara teratur, dan menghubungkan dengan sistem ERP/MES pabrik, sangat menghemat waktu dan biaya.
