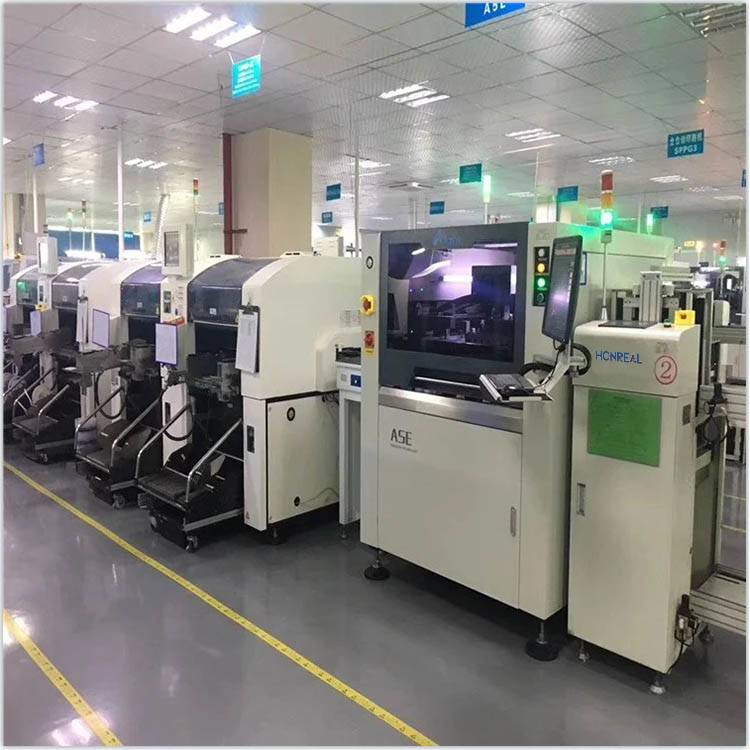

SMT Printer Mesin Pencetakan Stencil PCB Otomatis ASE SMD Stencil Printer

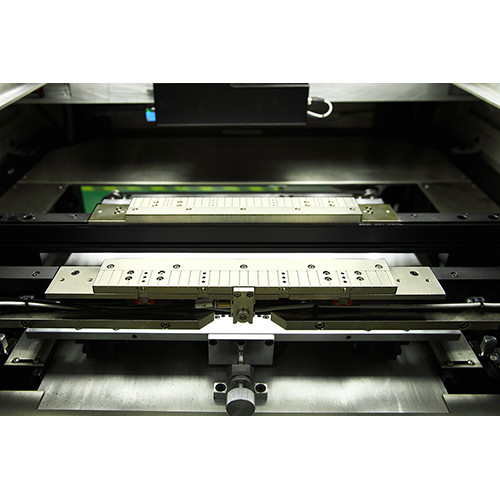

1.Sistem Scraper
Sistem penentuan posisi stensil otomatis menghemat perubahan garis dari waktu ke waktu dan meningkatkan efisiensi keseluruhan.
2Gambar dan Sistem Optik
Sebuah printer solder paste memiliki lampu cincin seragam, cahaya koaksial kecerahan tinggi,dan sistem penglihatan atas / bawah canggih Rentang kompensasi cahaya penuh Pengakuan otomatis dan akurat dari jenis titik MARK. Terapan untuk plating timah, plating tembaga, plating emas, penyemprotan timah, FPC, dan jenis lain dari PCB dengan warna yang berbeda, mampu memastikan akurasi tinggi.

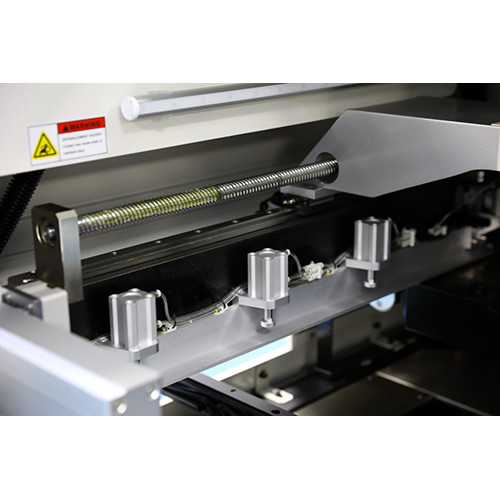

3.Sistem pembersih
Sistem pembersih stencil otomatis dan efektif. Tiga pilihan pembersih kering, pembersih basah, dan pembersih vakum dapat dipilih untuk digunakan,baik secara individual dan melipatgandakan dan Anda juga dapat memilih untuk membersihkan secara manual. Unit untuk membersihkan dipisahkan dari kamera CCD, yang dapat meminimalkan beban motor dan impuls, meningkatkan presisi posisi dan kecepatan dan memperpanjang umur layanan.Sistem penyemprotan memastikan penyemprotan merata, dari atas ke bawah. perangkat lunak dapat mengontrol dosis alkohol dan stencil kertas pembersih, secara efektif menghemat lebih banyak konsumsi pembersih vakum didukung dengan kipas khusus,kuat dan efektif.
4Sistem kalibrasi
Tiga sumbu linkage dirancang dengan karakteristik dinamis super-tinggi.
5.Operasi Interface
Menggunakan antarmuka Windows dan mudah untuk pengguna, dengan pemrograman fungsi interaktif manusia-mesin dirancang dengan pengajaran dan panduan fungsi navigasi tersedia di setiap langkah.Bahasa Cina dan Inggris dapat dipilih Sistem operasi.
Sistem Pengangkutan dan Klamping PCB
Sistem transmisi sabuk unik menghindari terjebak atau jatuh dari PCB Programmable motor mengendalikan kecepatan transportasi dan menempatkan PCB di posisi yang tepat di printer lem.Bebas untuk memilih kiri atau kanan sebagai arah input / output PCB. Klem sisi fleksibel dan blok vakum dukungan PCB memegang PCB erat dan memastikan kontak penuh bahkan antara PCB dan stensil.
| Spesifikasi parameter | Pencetak pasta solder otomatis ASE |
|---|---|
| Ukuran frame min layar | 370 * 370mm |
| Ukuran layar Frame maksimum | 737 * 737mm |
| Ketebalan bingkai layar | 25 ~ 40mm |
| Ukuran papan PCB Min | 50*50mm |
| Ukuran papan PCB maksimal | 400*340mm |
| Ketebalan papan PCB | 0.4 ~ 6mm |
| PCB Warpage | < 1% |
| Ketinggian transportasi | 900 ± 40mm |
| Arah Pengangkutan | Kiri kanan kanan kiri kiri kiri kiri kanan kanan kanan |
| Kecepatan Transportasi | Max 1500mm/S dapat diprogram |
| Lokasi papan Lokasi PCB (Sistem Dukungan) | Magnetic Pin/Up-down table diatur/support block dengan tangan |
| Lokasi papan Lokasi PCB (Sistem Clamping) | Clamping sisi, nozzle vakum |
| Kepala cetak | Dua kepala cetak bermotor independen |
| Kecepatan Squeegee | 6-200mm/detik |
| Tekanan Squeegee | 0-15kg |
| Sudut Squeegee | 60° /55° /45° |
| Jenis Squeegee | Baja tahan karat (standar), plastik |
| Kecepatan Pemisahan Stencil | 0.1 ~ 20mm/detik dapat diprogram |
| Sistem pembersih | Kering, basah, vakum (diprogram) |
| Jangkauan penyesuaian tabel | X: ± 10mm; Y± 10mm; θ; ±2° |
| CCD FOV | 8*6mm |
| Inspeksi pasta solder | Standar inspeksi 2d |
| Mengulangi Keakuratan Posisi | ± 0,01mm |
| Keakuratan Pencetakan | ± 0,025mm |
| Waktu siklus | < 7s (tidak termasuk pencetakan dan pembersihan) |
| Pergantian produk | < 5 menit |
| Udara yang Dibutuhkan | 4.5~6Kg/cm2 |
| Input daya | AC:220 ± =10%, 50/60HZ 1θ 3KW |
| Metode Kontrol | Kontrol PC |
| Dimensi mesin | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| Berat mesin | Sekitar: 1000kg |
FAQ
T: Bagaimana Anda bisa menjamin kualitas penjualan Anda?
A: Kami menjamin bahwa setiap set mesin berada di bawah pengujian yang ketat sebelum dikirimkan kepada Anda, untuk memastikan kinerja yang sangat baik dari semua produk.
Q: Bagaimana pelatihan?
A:Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan
mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang dengan mesin bersama-sama.
T: Saya ingin bertanya apakah mungkin untuk memiliki logo saya pada produk.
Kami harap Anda tahu bahwa perusahaan kami sangat mendukung layanan logo yang disesuaikan, kami melakukan ini.
T: Apakah sulit untuk menggunakan mesin ini?
A: Tidak, tidak sulit sama sekali. Untuk klien kami sebelumnya, paling banyak 2 hari sudah cukup untuk belajar mengoperasikan mesin.
