Karakteristik dan fungsi peralatan
1.1 Mengadopsi motor presisi Jerman dan panduan linier, pencetakan pemegang scraper cenderung lebih stabil;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Input total tegangan catu daya: fase tunggal 220V 50/60Hz, konsumsi daya 100W, tampilan online status operasi;
1.4 Dasar pencetakan dapat diangkat 450 dan diperbaiki, membuatnya nyaman untuk memuat dan melepaskan scraper dan membersihkan jaring baja;
Dasar pencetakan 1,5 dapat dipindahkan ke depan dan diperbaiki, sehingga mudah untuk mencocokkan posisi pola mesh baja untuk mencapai hasil pencetakan yang lebih baik;
Lengan pendukung kerangka 1,6 mesh dapat disesuaikan kiri dan kanan secara terpisah, cocok untuk rentang cetak 470-750mm;
Platform percetakan modular 1.7 dilengkapi dengan slot tetap dan PIN penentuan posisi, yang cepat diganti dan mudah ditemukan, cocok untuk operasi substrat satu sisi dan dua sisi;
1.8 Metode proofreading mengadopsi gerakan lengan pendukung bingkai mesh untuk berkoordinasi dengan koreksi X, Y, dan Z dan penyesuaian bahan cetak (platens),membuat koreksi mudah dan sederhana;

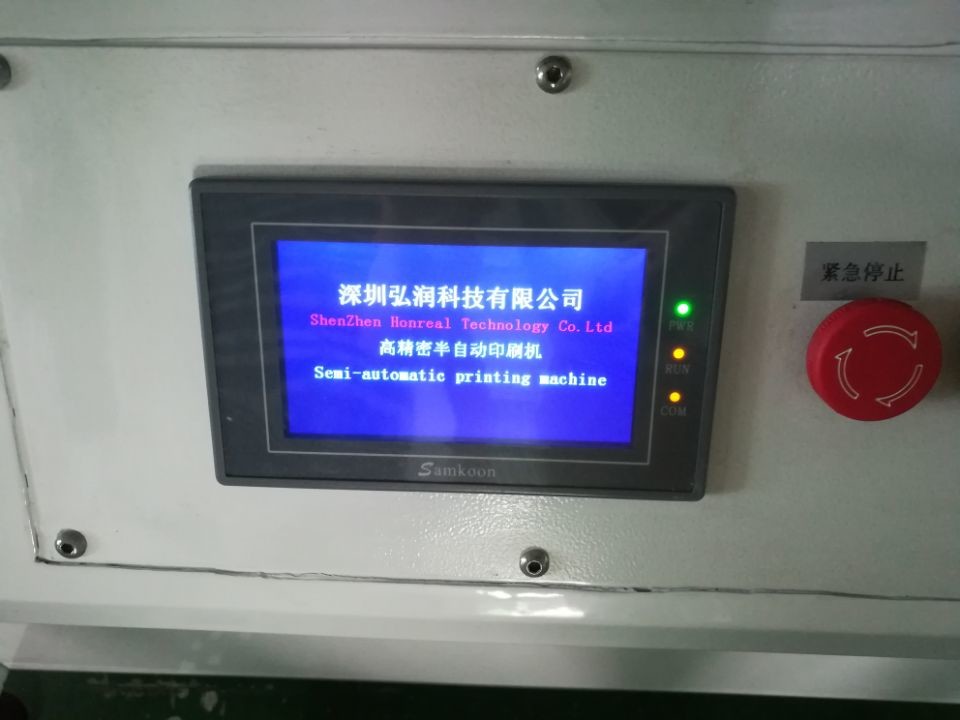

1.9 Mengadopsi kontrol Mitsubishi PLC, kontrol sentuhan antarmuka manusia-mesin, dengan opsi untuk pencetakan tunggal/banyak, serta metode manual atau otomatis;

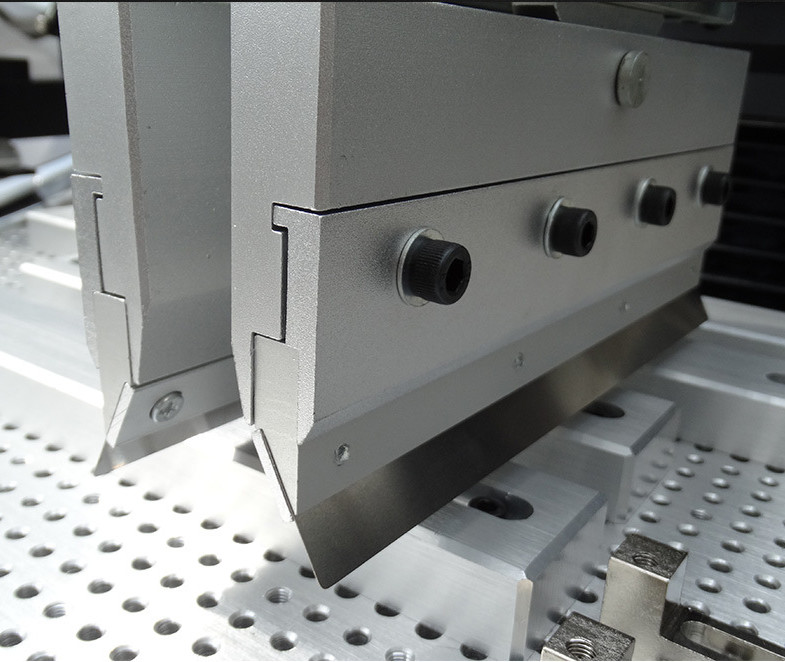

1.10 Kursi scraper dapat disesuaikan maju mundur, dan scraper cetak dapat disesuaikan + 150 sesuai dengan kebutuhan pencetakan produk;
1.11 Mengadopsi silinder Xingchen dan saklar kedekatan magnetik, meja kerja bergerak maju mundur, dan permukaan pencetakan dapat mencapai akurasi +0,001mm di tempatnya;
1.12 Gunakan tekanan udara 4-6 kg/cm2, luas meja cetak 300x400mm dan 450x450mm (cocok untuk ukuran yang lebih besar), akurasi cetak +0,05mm, pengulangan mesin +0,02mm;
1.13 Dilengkapi dengan fungsi penghitungan otomatis dan pengaturan frekuensi, memfasilitasi statistik produksi;
| Parameter teknis | |
|
Fungsi |

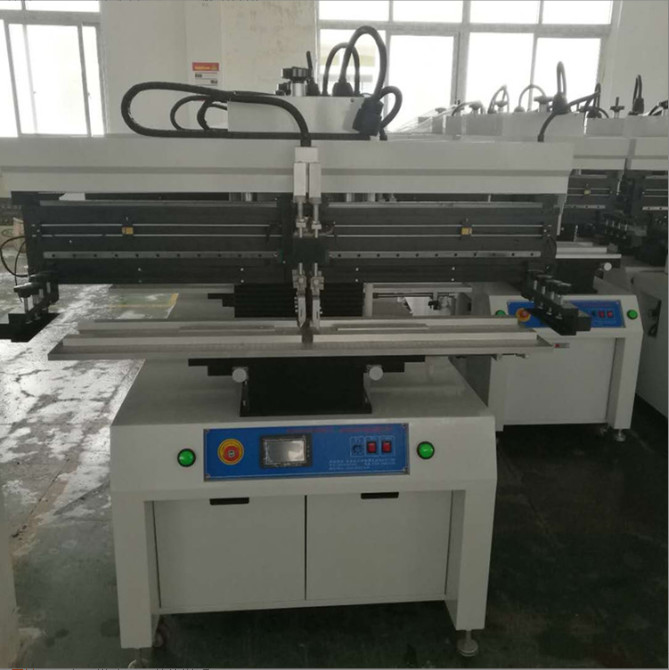

Unit ini digunakan untuk mencetak pasta solder pada papan PCB |
| Ukuran meja pencetakan | 300×400mm ((atau disesuaikan) |
| Ukuran bingkai | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| Ukuran PCB | 50x50~300×400mm |
| Ketebalan PCB | 0.2 - 5.0mm |
| Posisi pencetakan tetap | Posisi PCB Luar atau Pin |
| Pengaturan halus bedplate | Bagian depan/belakang±10mm R/L±10mm |
| Keakuratan pencetakan | ± 0,02 mm |
| Keakuratan berulang | ± 0,05mm |
| Jarak minimum | 0.35mm |
| Tekanan udara | 4-6Kgf/Cm2 |
| Sumber daya listrik | 220V 50/60Hz 100W |
| Spesifikasi | ||||
|
Nomor model |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Ukuran PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Ukuran jaring baja (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Ukuran meja percetakan (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Ukuran mesin (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Berat badan | 260kg | 300kg | 340kg | 380kg |
Shenzhen Honreal Technology Co, Ltd adalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan.Modal terdaftar perusahaan adalah 5 jutaDengan memiliki tim teknis yang berpengalaman dan kemampuan inovasi teknis yang sangat baik,Membuat rantai pasokan produk dan tim layanan yang lebih baik dan memenuhi kebutuhan pelanggan yang berbeda adalah tujuan jangka panjang kami.Kami akan memenuhi kebutuhan pelanggan dengan memahami pelanggan, menempatkan mereka di tempat pertama dan menyediakan layanan yang berharga.
1Konsultasi pra: menyediakan solusi SMT profesional untuk seluruh lini.
2Garansi Pabrik: Satu tahun garansi layanan pabrik.
3Instalasi: Instalasi di lokasi dan persiyapan, untuk memastikan produksi yang lancar.
4Pelatihan Teknis: menyediakan pelatihan profesional dari Level 1 hingga Level 3.
5.Dukungan teknis: menyediakan dukungan teknis 7 * 24.
6.Upgrade Perangkat Lunak: menawarkan upgrade perangkat lunak gratis seumur hidup untuk semua produk.
