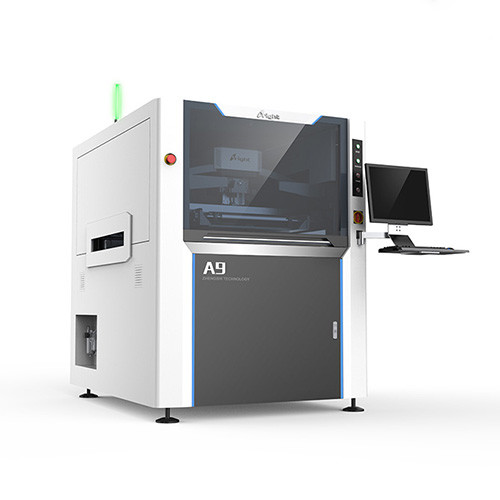

Mesin Pencetakan Pcb Otomatis Pencetak Paste Solder Otomatis A9
Seriel SMT Stencil printer memiliki akurasi tinggi dan stabilitas tinggi dari visi mesin pencetakan otomatis,Kami mengikuti dalam industri SMT adalah tren pengembangan produksi generasi baru dari mesin cetak sepenuhnya otomatis dengan teknologi terkemuka internasional sinkron visi, pemrosesan visual resolusi tinggi, presisi tinggi dari sistem transmisi, suspensi adaptif scraper.
Spesifikasi:
Sebuah Seri Tinggi Precision Automatic Solder Paste Printer yang dirancang untuk presisi tinggi
pencetakan mesh baja atau pencetakan stensil dalam industri SMT.
Ukuran PCB cetak:50mm x 50mm ~ 510mm x 340mm;
Ketebalan PCB: 0,4mm ~ 6mm
Ketebalan FPC: 0,6 mm (Kecuali jig)
Pitch Komponen yang berlaku
SMT Komponen seperti resistor, kapasitor, induktor, dioda dan trioda: 0201, 0402, 0603, 0805, 1206 dan spesifikasi lainnya;
IC: mendukung kemasan SOP, TSOP, TSSOP, QFN, min. pitch 0.3mm; mendukung kemasan BGA, CSP,
Min. bola 0,2 mm;
Tipe PCB yang berlaku
Dilakukan pada jenis PCB telepon seluler, komunikasi, TV LCD, STB, bioskop keluarga, elektronik kendaraan,
peralatan tenaga medis, aeroangkasa dan penerbangan, selain produk elektronik umum.
1,Semua baru generasi ketiga struktur balok X stensil, menambahkan operator lem pasta lebih nyaman dan tepat penempatan jaring baja;
Tipe baru torsi X balok, memecahkan pasta solder dan debu deposisi, memperpanjang umur mesin;
2,Scalable pada perangkat tekanan, mengingat deformasi mudah dari PCB cetak dapat membuat tablet keluar, tidak perlu menggunakan tekanan
Untuk sementara waktu dapat kembali lagi.
3, Seluruh mesin menggunakan impor pelindung kereta api pelindung diri pelindung tidak perlu menambahkan pelumas, dalam waktu lima tahun panduan perawatan gratis dalam waktu lima tahun.

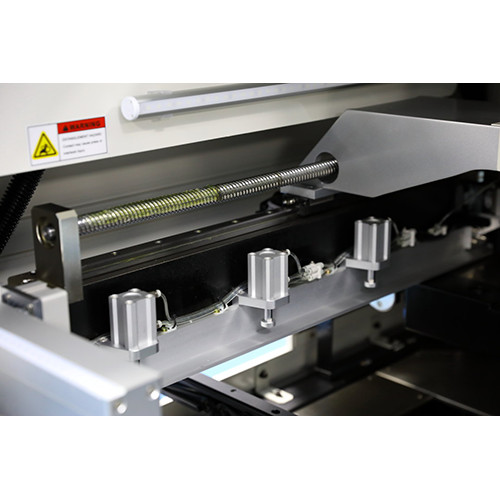

4, X Y1 Y2 di AS HAYDON motor linier, sekrup drive presisi Jepang, pelindung panduan mandiri pelumas, untuk memastikan akurasi
5, Kerangka jaring Y untuk secara otomatis menemukan, dapat dengan cepat menyadari counterpoint stensil otomatis;
6"Bagian pisau melengkung menggunakan baja kekuatan tinggi, dalam proses pencetakan untuk memastikan stabilitas kepala cetak;
Sistem scraper tipe terapung, perangkat tahan elastis yang unik, dapat perlindungan yang sangat baik dalam proses scraper drop stencil dan scraper.
| Artikel | Model | A9 |
| Ukuran Maksimal | 737X737mm | |
| Ketebalan | 25 ~ 40mm | |
| Ukuran Min PCB | 50X50mm | |
| Ukuran PCB Max | 510X340mm ((530X340mm) | |
| Ketebalan PCB | 0.4 ~ 6mm | |
| PCB Warpage | < 1% | |
| Ketinggian transportasi | 900±40mm | |
| Arah Pengangkutan | Kiri kanan kanan kiri kiri kiri kiri kanan kanan kanan | |
| Kecepatan Transportasi | Max 1500mm/S dapat diprogram | |
| Lokasi Dewan PCB |

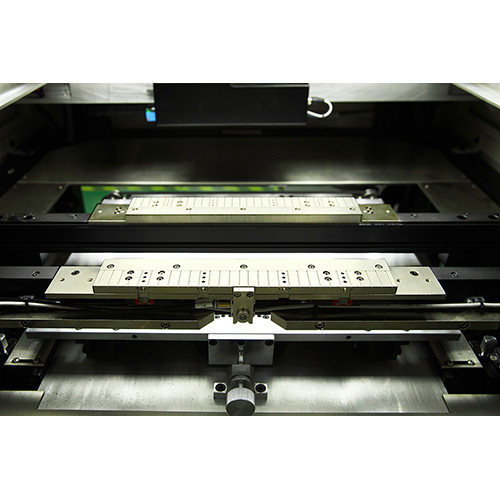

Sistem Dukungan | Magnetic Pin/Up-down table disesuaikan/support block dengan tangan Magnetik jari / platform jacking diatur / blok kontur |
| Sistem penjepit | Clamping sisi, nozzle vakum | |
| Kepala cetak | Dua kepala cetak bermotor independen | |
| Kecepatan Squeegee | 6 ~ 200mm/detik | |
| Tekanan Squeegee | 0 ~ 15Kg | |
| Sudut Squeegee | 60°/55°/45° | |
| Jenis Squeegee | Baja tahan karat ((standar), plastik | |
| Kecepatan Pemisahan Stencil | 0.1 ~ 20mm/detik dapat diprogram | |
| Sistem pembersihan | Dry, Wet, Vacuum (diprogram) | |
| Jangkauan Penyesuaian Tabel | X:±10mm;Y:±10mm;θ:±2° | |
| Mesin | ||
| Mengulangi Keakuratan Posisi | ± 0,008mm | |
| Keakuratan Pencetakan | ± 0,02 mm | |
| Waktu Siklus | < 7s (Kecuali Pencetakan & Pembersihan) | |
| Pergantian produk | < 5 menit | |
| Udara yang Dibutuhkan | 4.5~6Kg/cm2 | |
| Input daya | AC:220±10%,50/60HZ 1Φ 3KW | |

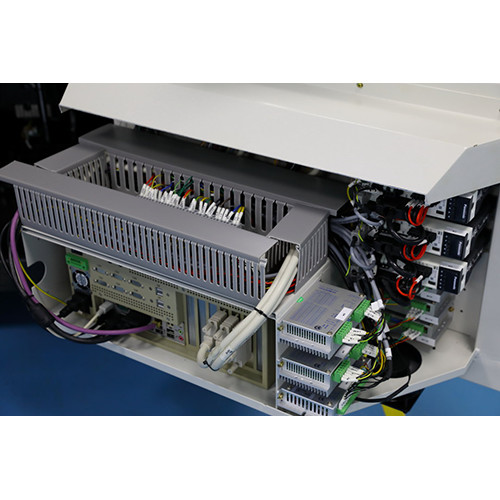

| Metode Kontrol | Kontrol PC | |
| Dimensi Mesin | 1220 ((L) X1355 ((W) X1500 ((H) mm | |
| Berat mesin | Sekitar:1000Kg | |
