Pengantar produk:
1Kontrol mikro komputer, layar sentuh, antarmuka operasi menu.

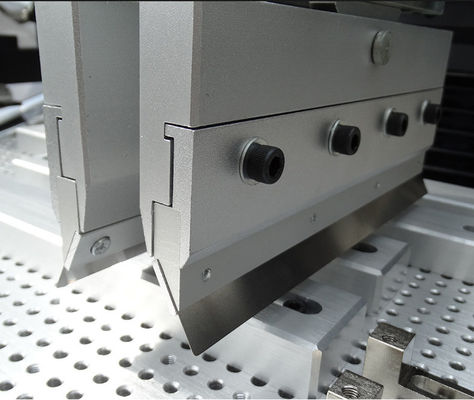

2Scraper mengapung. (Mirip dengan mesin cetak otomatis MPM, scraper dapat mengapung bebas ke atas dan ke bawah dan secara otomatis menyesuaikan dengan tingkat mesh baja).
3Tekanan scraper diatur, (tekanan scraper terhadap mesh baja dapat disesuaikan sesuai dengan panjang berbagai jenis scraper).
4Dilengkapi dengan sistem regulasi kecepatan konverter frekuensi, bilah berjalan pada kecepatan yang stabil;
5Operasi kerja mengadopsi operasi switch kunci dua tangan, aman dan dapat diandalkan.
6Di menu layar sentuh, adalah mungkin untuk mengatur secara independen waktu jeda dari mesh baja secara keseluruhan.
7Metode penentuan posisi dan pemasangan papan PCB termasuk penentuan posisi lubang referensi, penentuan posisi tepi referensi dan penentuan posisi tepi referensi lubang referensi secara bersamaan,templat posisi dan banyak bentuk posisi yang tepat lainnya.
8Fungsi tampilan waktu, fungsi penghitungan otomatis waktu cetak dan fungsi perlindungan layar disediakan di layar sentuh.
9Dilengkapi dengan kecepatan scraper yang dapat disesuaikan dan fungsi keamanan darurat.
10. Mode pencetakan: single, double dan double start (pengaturan menu opsional).
11. Status pekerjaan pencetakan: otomatis / semi-otomatis / tiga inci status pencetakan (pengaturan menu opsional).
12Meja kerja dengan kursi besi cor besar stabil dan bebas dari getaran.
| Parameter teknis | |
|
Fungsi |
Unit ini digunakan untuk mencetak pasta solder pada papan PCB |
| Ukuran meja pencetakan | 300×400mm ((atau disesuaikan) |
| Ukuran bingkai | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| Ukuran PCB | 50x50~300×400mm |
| Ketebalan PCB | 0.2 - 5.0mm |
| Posisi pencetakan tetap | Posisi PCB Luar atau Pin |
| Pengaturan halus bedplate | Bagian depan/belakang±10mm R/L±10mm |
| Keakuratan pencetakan | ± 0,02 mm |
| Keakuratan berulang | ± 0,05mm |
| Jarak minimum | 0.35mm |
| Tekanan udara | 4-6Kgf/Cm2 |
| Sumber daya listrik | 220V 50/60Hz 100W |
| Spesifikasi | ||||
|
Nomor model |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Ukuran PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Ukuran jaring baja (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Ukuran meja percetakan (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Ukuran mesin (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Berat badan | 260kg | 300kg | 340kg | 380kg |
Item pemeriksaan sebelum penggunaan peralatan
