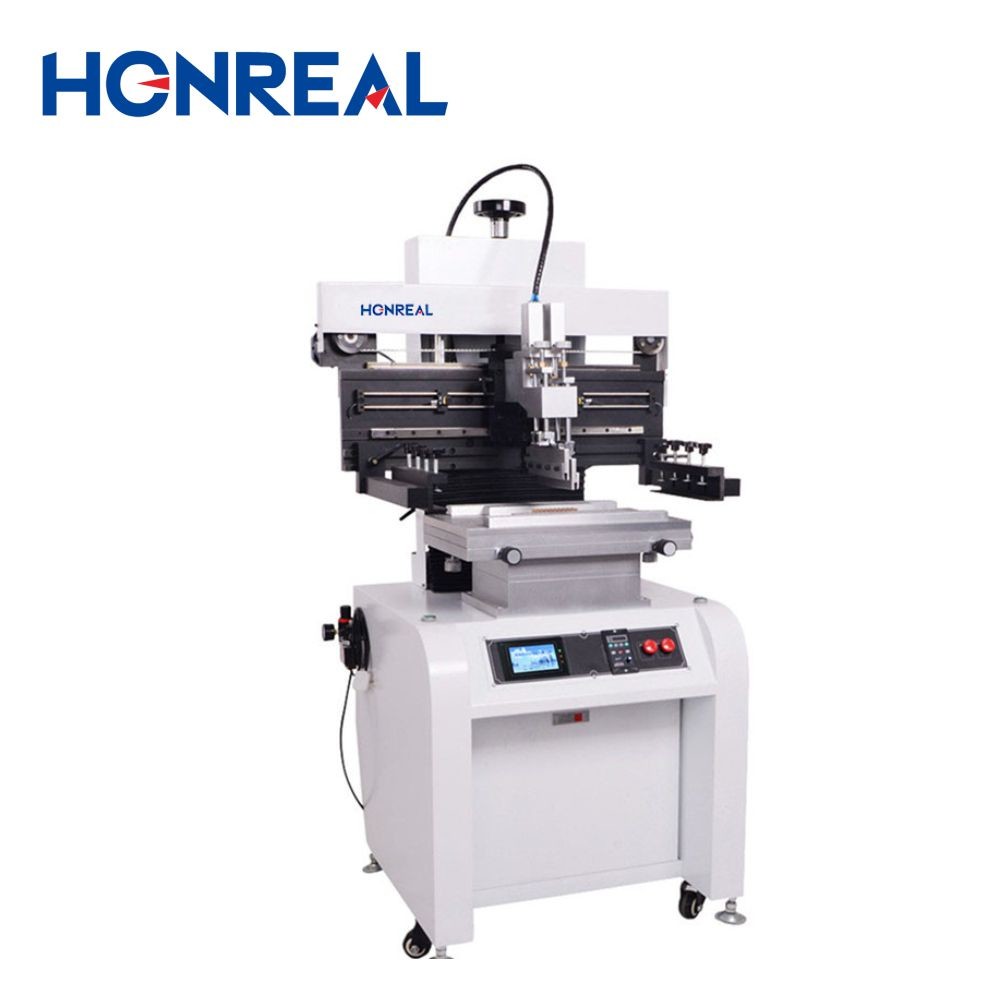

Semi Auto Printed Circuit Board Silk Screen Printing Mesin Printer PCB
Pengantar produk:
1Peralatan kami menggunakan rel panduan presisi dan motor impor untuk menggerakkan konversi kursi bilah, menghasilkan cetakan yang tepat dan akurat.
2Scraper cetak dirancang untuk berputar 45 derajat dan dapat diperbaiki di tempatnya, membuatnya nyaman untuk pembersihan stencil dan penggantian.
3Blok scraper dapat diatur sebelum dan setelah pisau, untuk memilih posisi cetak yang tepat.
4Dikombinasikan dengan plat pencetakan alur tetap dan PIN, mudah instalasi dan penyesuaian, untuk pencetakan satu sisi, dua sisi.
5.School Edition cara untuk memindahkan mesh baja, dikombinasikan dengan dicetak (PCB), X, Y, Z. penyesuaian halus yang nyaman.
6. Dapat diatur untuk satu arah dan dua arah, berbagai metode pencetakan.
7Dengan fungsi penghitungan otomatis untuk memfasilitasi produksi statistik output.
8.Aturan sudut pisau, pisau baja, pengikis karet cocok.

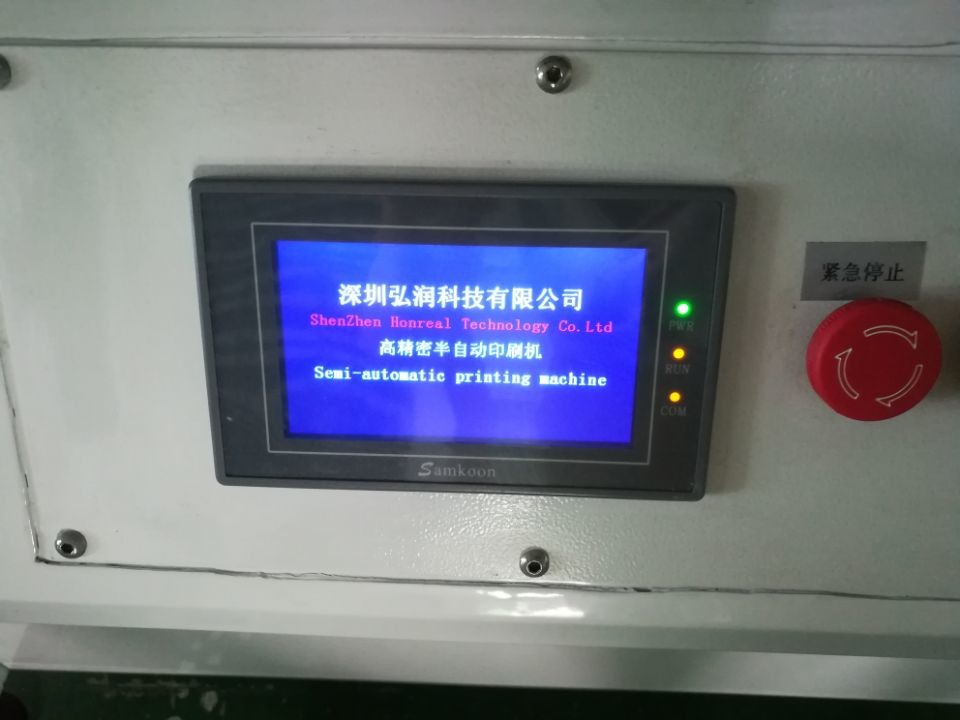

9.Touch screen dengan fungsi screensaver, waktu dapat disesuaikan untuk melindungi hidup layar sentuh.
10.Tampilan kecepatan cetak, dapat disesuaikan.
| Parameter teknis | |
|
Fungsi |
Unit ini digunakan untuk mencetak pasta solder pada papan PCB |
| Ukuran meja pencetakan | 300×400mm ((atau disesuaikan) |
| Ukuran bingkai | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| Ukuran PCB | 50x50~300×400mm |
| Ketebalan PCB | 0.2 - 5.0mm |
| Posisi pencetakan tetap | Posisi PCB Luar atau Pin |
| Pengaturan halus bedplate | Bagian depan/belakang±10mm R/L±10mm |
| Keakuratan pencetakan | ± 0,02 mm |
| Keakuratan berulang | ± 0,05mm |
| Jarak minimum | 0.35mm |
| Tekanan udara | 4-6Kgf/Cm2 |
| Sumber daya listrik | 220V 50/60Hz 100W |
| Spesifikasi | ||||
|
Nomor model |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| Ukuran PCB (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Ukuran jaring baja (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Ukuran meja percetakan (L × W) mm | 300×400 | 300×650 | 300×1250 | 400×1550 |
| Ukuran mesin (L × W × H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Berat badan | 260kg | 300kg | 340kg | 380kg |
