Mesin pemotong gelombang PCB HR-300E:
1. PLC dan layar sentuh sistem kontrol yang dapat menyimpan lebih dari 50 set parameter.
Antarmuka yang ramah pengguna mudah dioperasikan, suhu dapat diatur / disimpan / dimodifikasi di layar sentuh.
2.Sprayer berkualitas tinggi memberikan kinerja atomisasi sempurna dari aliran.
motor dan rel / slider, bergerak kecepatan diatur pada layar sentuh, stepper driver dan sistem kontrol PLC membuat
gerakan yang lancar dan berisik rendah.
3. Zona pemanasan udara konveksi paksa menciptakan cukup panas seragam untuk PCB.
sistem prapanas membuat pemeliharaan lebih mudah,motor dan blower dapat dibongkar dengan mudah dari
Di bawah, pemanas bisa dipindahkan dari belakang seperti laci.
4. Mengadopsi besi cor pemanas untuk panci solder, dipasang di luar panci solder.
cara memperpanjang umur panci solder.
5. Pot solder gelombang ganda. kedua ketinggian gelombang dikendalikan secara individual oleh transduser. mengubah gelombang
ketinggian melalui penyesuaian frekuensi sumber daya gelombang motor di layar sentuh.
6. Solder pot terbuat dari bahan Ti, 100% mampu untuk solder bebas timbal.
7Pelanggan dapat mengatur waktu on dan off mesin dengan timer mingguan.
8. Lampu & Suara alarm untuk overheating dan darurat berhenti.
9Sistem conveyor jari, dapat membentuk jalur soldering in-line melalui lubang.
10. Pelanggan dapat memilih "L" jari untuk palet, atau jari hook ganda untuk PCB.
11. N2 opsional untuk panci pengemasan
HR-300E - Spesifikasi | |
Model | HR-300E |
Lebar PCB |
50-400MM |
Kapasitas panci solder | 250kg |
Kekuatan berjalan/kekuatan umum | 9-10KW/18KW |
Dimensi | 2900 ((L) * 1150 ((W) * 1350 ((H) |
Berat bersih | 800KG |
Sistem pengendalian | Layar sentuh + PLC |
Motor konveyor | 3Ph 220V, 90W |
Kecepatan konveyor | 200MM-1800MM/Mn |
Kapasitas fluks | 60,5 liter |
Kapasitas alkohol | 40,5 liter |
Arah PCB Conveyor | Dari kiri ke kanan |
Metode penyemprotan | Penggerak motor stepper, rel linier dan penyemprotan bergerak slider |
Penyemprot | Jepang ST-6 |
Zona prapanas | 1 zona prapanas bagian bawah individu |
Kekuatan prapanas | 7.5kw/zona |
Bahan untuk solder pot | Ti sepenuhnya |
Pemanas panci solder | Besi cor |
Daya pemanas | 1.2KW*7PCS |
Nomor gelombang | gelombang ganda |
Jenis gelombang | Turbulensi gelombang pertama dan lambda gelombang kedua |
Waktu peleburan | 60 menit |
Solder pot angkat & turun | Manual |
Panci solder masuk dan keluar | Bermotor |
Pompa pembersih jari | 1PH 220V 10W |
Jenis jari | Gelang ganda |
Bahan jari | Ti |
Sudut pemadatan | 5-7° |
Pasokan udara | 3-5BAR |
Sumber daya listrik | 3PH 380V 50HZ |

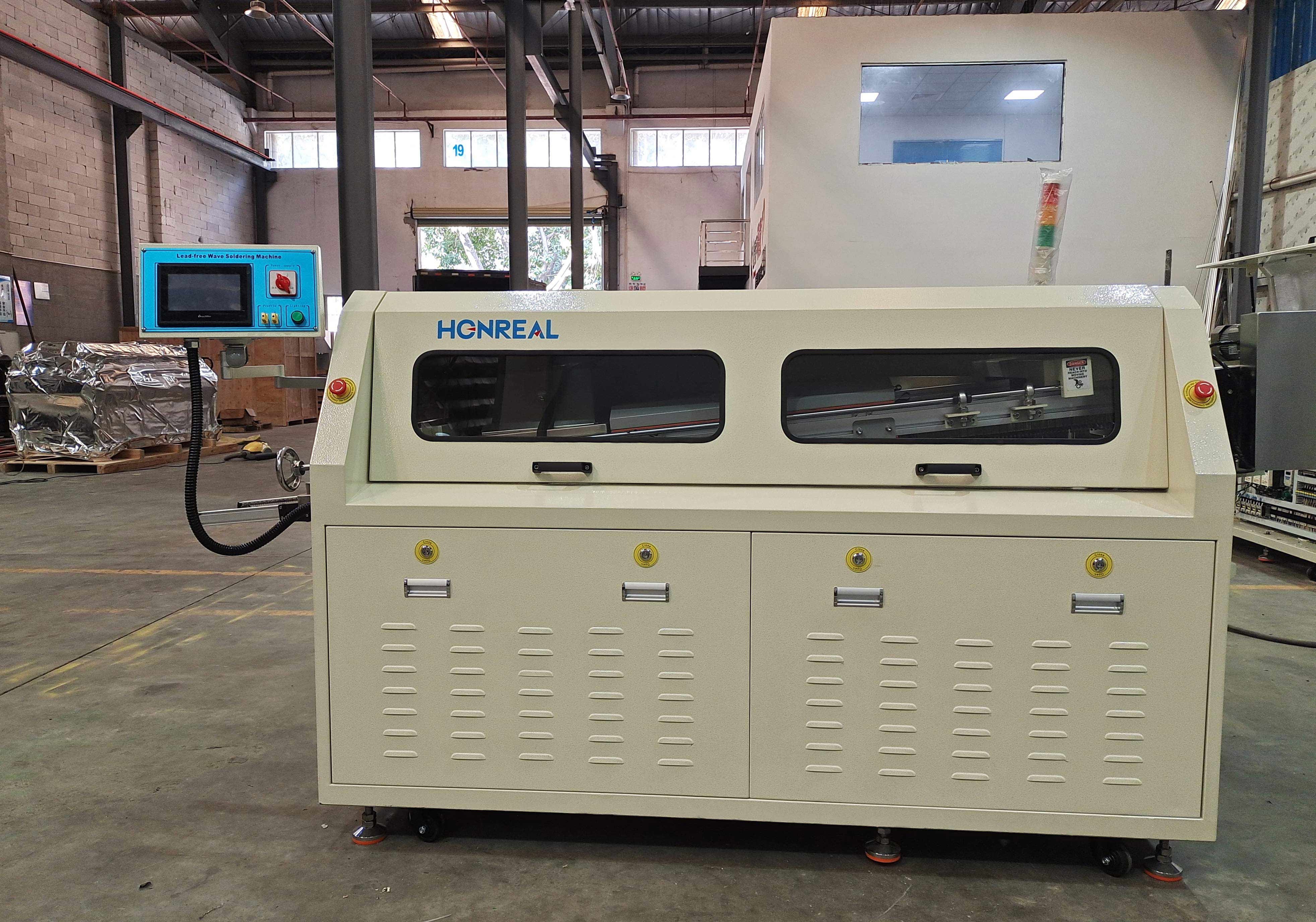

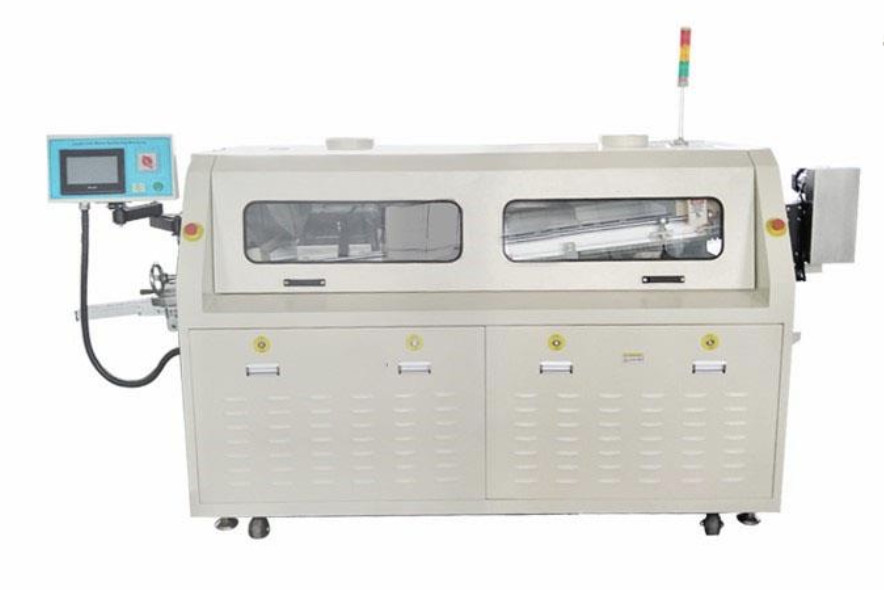

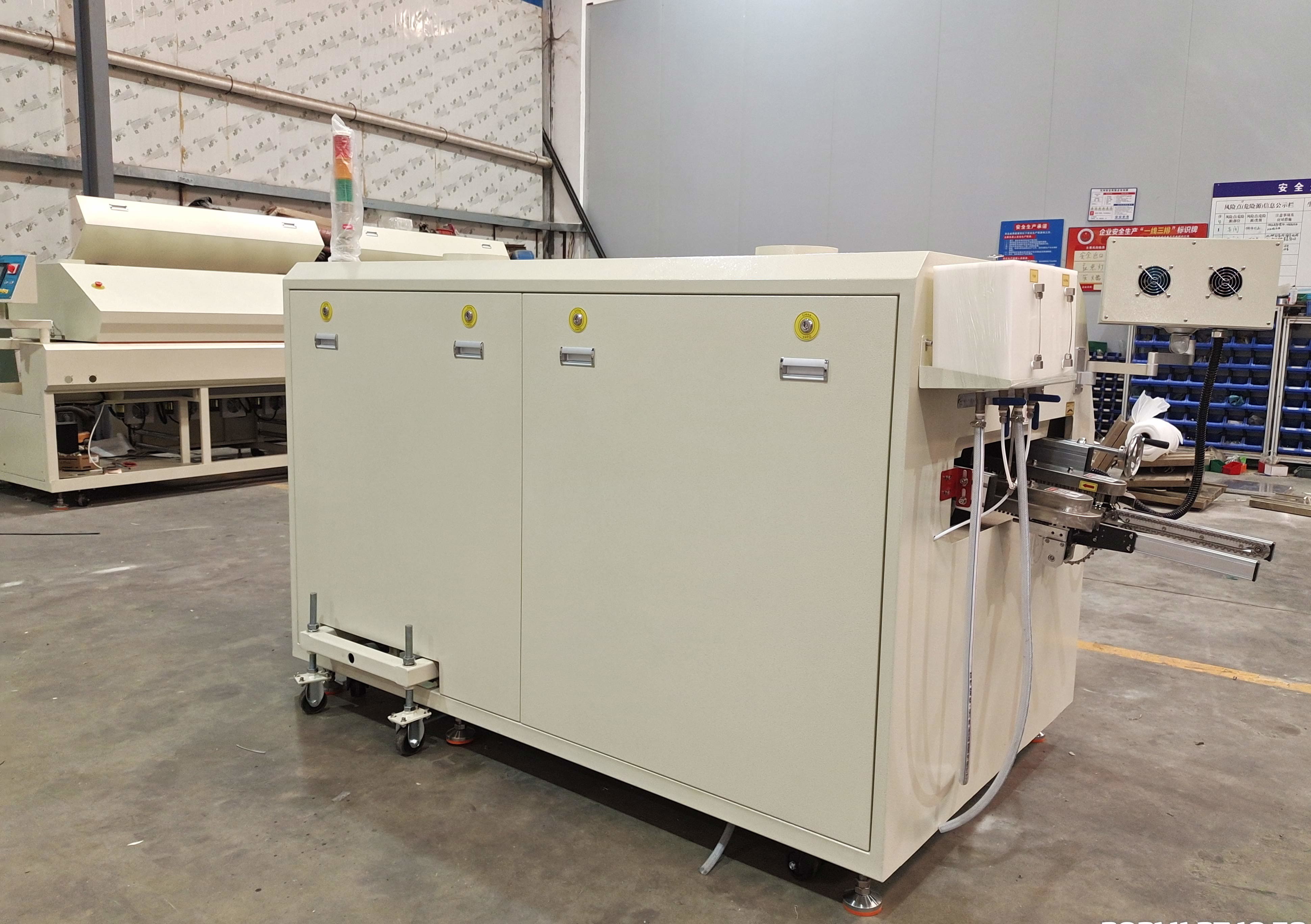

Foto Tampilkan:
Lingkungan dan kondisi kerja:
1. Peralatan harus ditempatkan di bengkel berventilasi dan kering lantai datar;
2. suhu lingkungan kerja harus dalam 5° 45°C;
3. sumber daya yang stabil (dibiarkan dengan baik oleh tanah timah) dengan arus nominal harus dilengkapi, dan tegangan yang dicatat dalam nama papan;
Sebelum menyalakan, periksa ini:
1. Daya yang diberikan adalah kekuatan mesin atau tidak.
2. Mesin tertanam dengan baik atau tidak;
3. Semua komponen listrik yang tetap atau tidak, kontak yang besar atau tidak, dan kemudian menghubungkan setiap kabel daya dari sistem pengontrol.
Shenzhen Honreal Technology Co, Ltd adalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan.Modal terdaftar perusahaan adalah 5 jutaDengan memiliki tim teknis yang berpengalaman dan kemampuan inovasi teknis yang sangat baik,Membuat rantai pasokan produk dan tim layanan yang lebih baik dan memenuhi kebutuhan pelanggan yang berbeda adalah tujuan jangka panjang kami.Kami akan memenuhi kebutuhan pelanggan dengan memahami pelanggan, menempatkan mereka di tempat pertama dan menyediakan layanan yang berharga.
T: Bagaimana Anda bisa menjamin kualitas penjualan Anda?
A: Kami menjamin bahwa setiap set mesin berada di bawah pengujian yang ketat sebelum dikirimkan kepada Anda, untuk memastikan kinerja yang sangat baik dari semua produk.
Q: Bagaimana pelatihan?
A:Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan
mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang dengan mesin bersama-sama.
T: Saya ingin bertanya apakah mungkin untuk memiliki logo saya pada produk.
Kami harap Anda tahu bahwa perusahaan kami sangat mendukung layanan logo yang disesuaikan, kami melakukan ini.
T: Apakah sulit untuk menggunakan mesin ini?
A: Tidak, tidak sulit sama sekali. Untuk klien kami sebelumnya, paling banyak 2 hari sudah cukup untuk belajar mengoperasikan mesin.
