Fuji Smt Pick And Place Mesin Fuji Nxt 3 M3 M6 Smt Mesin Harga

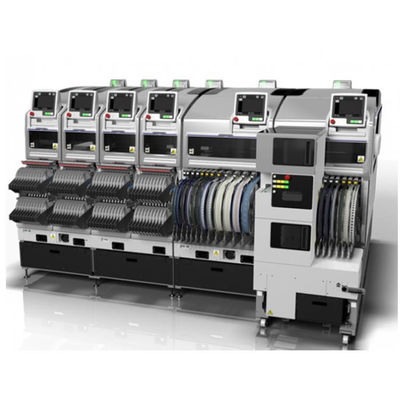

NXT III Skalable Placement Platforms
NEW NXT III adalah mesin penempatan modular multifungsi yang sangat produktif. Dibangun untuk kecepatan, ia dilengkapi dengan robot XY yang lebih cepat dan feeders pita, serta kepala H24 baru yang mencapai 35,000 chip per jamNXT III mendukung bagian terkecil yang digunakan dalam produksi massal dengan akurasi penempatan yang ekstrim.
Fitur
Meningkatkan Produktivitas
Robot XY yang lebih cepat dan pemakan pita yang lebih cepat, serta kamera bagian "visi terbang" yang baru dikembangkan, berarti peningkatan kemampuan penempatan untuk semua ukuran dan jenis bagian.
Kepala kecepatan tinggi H24G baru mencapai 37.500 cph (chip per jam) (mode prioritas produktivitas) per modul, peningkatan 44% dari kecepatan tercepat dari NXT II.
* Dalam kondisi di Fuji.
0201 mm Dukungan Bagian, +/- 0,025 mm Keakuratan Penempatan
Selain mendukung bagian terkecil yang saat ini digunakan dalam produksi massal (0402 mm, 01005"),NXT III juga dapat menangani komponen generasi berikutnya yang menuju pasar - bagian 0201 mm.
Dengan meningkatkan kekakuan mesin dan lebih menyempurnakan kontrol servo independen dan teknologi pengenalan visi, Fuji telah mencapai akurasi penempatan untuk bagian chip kecil +/- 0,025 mm * (3sigma,Cpk≥1.00).
* Dalam kondisi di Fuji.
Spesifikasi
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ukuran PCB yang berlaku (LxW) |
48 x 48 mm sampai 250 x 510 mm (conveyor ganda) * |
48 x 48 mm sampai 534 x 510 mm (conveyor ganda) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Jenis Bagian |
Hingga 20 jenis bagian (dihitung menggunakan pita 8 mm) |
Hingga 45 jenis bagian (dihitung menggunakan pita 8 mm) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Waktu pemuatan PCB |
Untuk conveyor ganda: 0 detik (operasi terus menerus) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Keakuratan penempatan |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Produktivitas |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bagian yang didukung |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Lebar modul |
320 mm |
645 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimensi mesin |
L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DynaHead ((DX) |
||||
|---|---|---|---|---|
|
Jumlah nozel |
12 |
4 |
1 |
|
|
Kekuatan transmisi (cph) |
25,000 |
11,000 |
4,700 |
|
|
Ukuran bagian |
0402 (01005") sampai 7,5 x 7.5 |
1608 (0603") |
1608 (0603") |
|
|
Keakuratan penempatan |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* |
+/- 0,040 mm (3σ) cpk≥1.00 |
+/- 0,030 mm (3σ) cpk≥1.00 |
|
|
Kehadiran bagian |
o |
x |
o |
|
|
Bagian-bagian |
Pita |
o |
o |
o |
|
Stick |
x |
o |
o |
|
|
Tray |
x |
o |
o |
|
|
Sistem pasokan bagian |
|
|---|---|
|
Pemakan cerdas |
Dukungan untuk pita lebar 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 dan 104 mm |
|
Pemanas tongkat |
4 ≤ Bagian lebar ≤ 15 mm (6 ≤ lebar tongkat ≤ 18 mm), 15 ≤ Bagian lebar ≤ 32 mm (18 ≤ lebar tongkat ≤ 36 mm) |
|
Tray |
Ukuran baki yang berlaku: 135,9 x 322,6 mm (standar JEDEC) (Tray Unit-M),276 x 330 mm (Tray Unit-LT), 143 x 330 mm (Tray Unit-LTC) |
Pertunjukan foto:
Siapa Kita?
Shenzhen Honreal Technology Co, Ltd adalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan.Modal terdaftar perusahaan adalah 5 jutaDengan memiliki tim teknis yang berpengalaman dan kemampuan inovasi teknis yang sangat baik,Membuat rantai pasokan produk dan tim layanan yang lebih baik dan memenuhi kebutuhan pelanggan yang berbeda adalah tujuan jangka panjang kami.Kami akan memenuhi kebutuhan pelanggan dengan memahami pelanggan, menempatkan mereka di tempat pertama dan menyediakan layanan yang berharga.
Layanan dan komitmen
Layanan Kami
Layanan dan komitmen
Sebelum membeli produk, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Dalam pembelian produk, kami berjanji untuk memungkinkan pelanggan dengan jelas mengetahui penyelesaian produk.pengiriman, untuk memastikan produk utuh dan di tempat dalam waktu yang ditentukan untuk kebutuhan pelanggan.
Perusahaan berjanji:
Kami sangat menghargai umpan balik Anda tentang kualitas informasi, semua informasi akan diberikan untuk kualitas tanggapan umpan balik;
Sesuai dengan persyaratan kontrak untuk pemasangan, pengoperasian dan pelatihan personel teknis untuk pembeli menjual peralatan.
Kami menyediakan dukungan teknis jangka panjang, Perusahaan kami memiliki pasokan yang memadai dari konsumen pembeli jika diminta untuk memesan suku cadang, perusahaan kami dapat menyediakan tepat waktu.
Pengemasan
