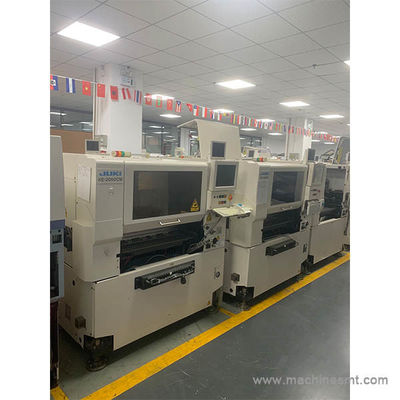

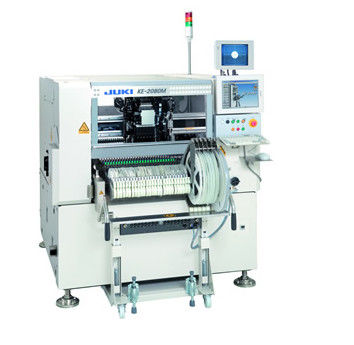

Juki 2000 FX Seies Digunakan SMT Pick And Place Mesin Fleksibel Mounter KE-2080
Fitur
KE-2080 yang sangat fleksibel dapat menempatkan berbagai komponen dari 0402 (01005) dan IC, untuk bentuk ganjil,
Semua di industri terkemuka akurasi dan kecepatan.
Chip
20,200CPH ((laser centering/Optimum)) ((0.178Sec./chip)
16,700CPH ((Laser centering/IPC9850)
IC
1,850CPH (pusat penglihatan / taktik efektif)
4,860CPH dengan pilihan MNVC.
Satu kepala laser multi-nozzle (6 nozzle) ditambah satu kepala resolusi tinggi (1 nozzle)
Dari 0402 (01005) sampai 74mm komponen persegi atau 50×150mm
Sistem pemusatan penglihatan (dengan lampu bawah, samping, dan belakang, semua pengakuan bola dan pengakuan split)
|
Ukuran papan |
Ukuran M (330×250mm) |
○ |
|
|---|---|---|---|
|
Ukuran L (410×360mm) |
○ |
||
|
Ukuran lebar L ((510×360mm) (opsional) |
○ |
||
|
Ukuran E (510×460mm) *1 |
○ |
||
|
Ukuran komponen |
Pengakuan laser |
0402 (01005) 33,5 mm |
|
|
Pengakuan penglihatan |
Kamera standar |
□3mm•□74mm atau 50×150mm |
|
|
Kamera resolusi tinggi (opsional) |
1.0×0,5mm*3 □48mm atau 24×72mm |
||
|
Kecepatan penempatan |
Chip |
Optimum |
0.178Sec./chip ((20,200CPH) |
|
IPC9850 |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
Keakuratan penempatan |
Pengakuan laser |
± 0,05mm ((Cpk ∞ 1) |
|
|
Pengakuan penglihatan |
± 0,03mm (± 0,04mm bila menggunakan MNVC) |
||
|
Masukan feeder |
Max. 80 pada 8mm T/F*6 |
||
* 1 Mohon minta rincian pada papan ukuran E.
*2 Saat menggunakan MNVC. (opsional)
*3 Saat menggunakan kamera resolusi tinggi. (opsional)
*4 Efektif: Kecepatan penempatan IC menunjukkan nilai perkiraan yang diperoleh ketika mesin menempatkan 36 QFP (100 pin atau lebih) atau komponen BGA (256 bola atau lebih) pada papan ukuran M.
(CPH = jumlah komponen yang ditempatkan selama satu jam)
*5 Nilai perkiraan ketika menggunakan MNVC (opsional) dan mengambil komponen secara bersamaan dengan semua nozzles.
*6 Termasuk pengganti tray matriks, maksimal 110.
