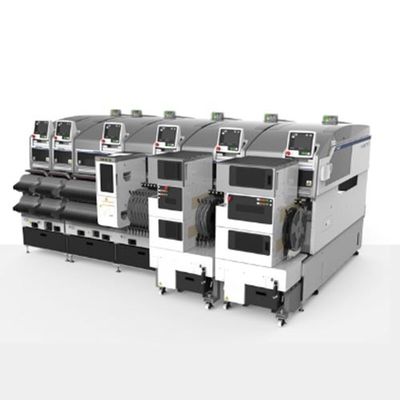

SMT Line Machine SMT Mounter Fuji SMT Peralatan Nxt 3 SMT Mounting Machine
Proliferasi elektronik multifungsi dan berkinerja tinggi telah berkembang pesat di bidang seperti perangkat mobile dan elektronik mobil.karena produk ini cenderung memiliki siklus hidup pendek, peralatan produksi yang memiliki fleksibilitas untuk menanggapi ramping ke produksi massal dalam waktu singkat dan perubahan permintaan dicari.
NXT III adalah pemasangan SMT modular yang mampu memberikan jalur terbaik setiap saat untuk pabrik yang memiliki jenis perubahan yang sering untuk memproduksi perangkat elektronik.
Spesifikasi
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ukuran PCB yang berlaku (LxW) | 48 x 48 mm sampai 305 x 610 mm (conveyor tunggal) 48 x 48 mm sampai 305 x 510 mm (conveyor ganda/single) 48 x 48 mm sampai 305 x 280 mm (conveyor ganda/ganda) |
48 x 48 mm sampai 610 x 610 mm (conveyor tunggal) 48 x 48 mm sampai 610 x 510 mm (conveyor ganda/single) 48 x 48 mm sampai 610 x 280 mm (conveyor ganda/ganda) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Jenis Bagian | Hingga 20 jenis bagian (dihitung menggunakan pita 8 mm) | Hingga 45 jenis bagian (dihitung menggunakan pita 8 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waktu pemuatan PCB | Untuk conveyor ganda: 0 detik (operasi terus menerus) Untuk konveyor tunggal: 2,5 detik (transportasi antara modul M3 III), 3,4 detik (transportasi antara modul M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Keakuratan penempatan (Standar Fiducial Mark) * Keakuratan penempatan diperoleh dari tes yang dilakukan oleh Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Produktivitas * Percepatan di atas didasarkan pada tes yang dilakukan di Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bagian yang didukung |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lebar modul | 320 mm | 645 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensi mesin | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fitur Produk
Mengkonfigurasi baris sesuai dengan tujuan
Modul, kepala, dan unit pasokan dapat dikombinasikan secara bebas, sehingga konfigurasi jalur yang optimal selalu dapat dibangun dengan mengubah konfigurasi agar sesuai dengan perubahan jenis bagian dan model produk.
Kemungkinan untuk memperluas kapasitas hanya untuk tingkat yang diperlukan dengan menambahkan modul dan unit pertukaran.
Kepala bisa ditukar dengan mudah
Kepala bisa diganti dengan mudah tanpa alat.
Kepala ringan dan dengan demikian dapat dengan mudah dilepas oleh operator mesin ketika perlu melakukan pemeliharaan atau pemecahan masalah ketika menanggapi masalah.
Operasi satu sisi
Hanya jarak yang singkat yang ditempuh untuk pasokan bagian dan perubahan, untuk jalur kerja sederhana yang tidak membutuhkan waktu atau usaha yang berlebihan.
Garis produksi dapat dikonfigurasi secara bebas ke dalam tata letak seperti garis back-to-back atau U-shaped.
Pemeliharaan offline untuk memaksimalkan waktu produksi
Karena unit yang membutuhkan pemeliharaan dapat ditukar dengan unit yang sepenuhnya dipelihara, waktu henti juga dapat dikurangi secara signifikan.Pemeliharaan dapat dilakukan offline pada unit yang dihapus sementara produksi masih berjalan.
Manajemen ID
Kepala, nozzles, dan feeders semuanya dikelola oleh ID.
Data produksi terperinci untuk bahan dan peralatan disimpan dalam basis data, untuk digunakan untuk manajemen jalur, manajemen pemeliharaan, dan pelacakan.
Kalibrasi otomatis
Operator hanya menekan tombol START setelah mengganti kepala.
bisa melanjutkan.
