Dual Lane Fuji NXT III M3 M6 Pick And Place Mesin SMT Produksi Line

1

MOQ

Dapat dinegosiasikan

harga

Dual Lane Fuji NXT III M3 M6 Pick And Place Mesin SMT Produksi Line

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Kondisi: Asli Bekas

Jaminan: 3 Bulan

Aplikasi: Lini Produksi SMT

Kualitas: 100% Merek

Paket: Kasus kayu

Antik: 2023

Menyoroti:

NXT III Pilih Mesin Tempat

,

MESIN PEMILIH DAN TEMPAT FUJI

,

SMT Produksi Line Pick Place Mesin

Informasi dasar

Tempat asal: Jepang

Nama merek: Fuji

Nomor model: NXTIII M3/M6

Syarat-syarat pembayaran & pengiriman

Kemasan rincian: Ekspor kemasan kotak kayu

Waktu pengiriman: 5-7 hari

Syarat-syarat pembayaran: T/T, Western Union, MoneyGram

Galeri

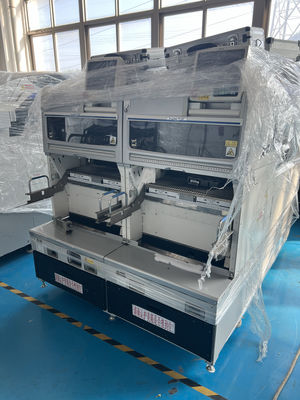

Dual Lane Fuji NXT III M3 M6 Pick And Place Mesin SMT Produksi Line

Deskripsi Produk

Fuji SMT Line Pick And Place Machine NXT III

NXT III adalah pemasangan SMT modular yang mampu memberikan jalur terbaik setiap saat untuk pabrik yang memiliki jenis perubahan yang sering untuk memproduksi perangkat elektronik.

Fitur

Kualitas tinggi, penempatan kepadatan tinggi pada kecepatan maksimum

Penempatan bagian dengan kepadatan yang sangat tinggi dari bagian 0201 (008004") didukung oleh kamera dan unit spesifikasi standar.sehingga bagian-bagian yang sangat kecil dapat ditempatkan dengan pitch halus pada kecepatan tertinggi.

Dukungan untuk penempatan berbagai bagian

NXT III melayani penempatan berbagai jenis bagian, mendukung dari standar untuk bagian besar dan bentuk ganjil,dan dengan penanganan bagian menggunakan berbagai metode seperti menempatkan konektor besar dengan penempatan tekanan atau bagian dengan kontrol tekanan penjepit.

67,200 cph/m2 - Produktivitas terbaik di dunia per luas lantai

Produktivitas area mesin sangat penting ketika mempertimbangkan produktivitas seluruh pabrik.memungkinkan untuk mendapatkan produktivitas terbaik dari ruang lantai terbatas.

Kepala DX yang mendukung berbagai jenis bagian

Kepala DX secara otomatis bertukar alat berdasarkan ukuran bagian, dari chip ke bagian besar dan bentuk ganjil, dan dapat dimuat pada modul M6 III.Ketika model produksi sering berubah dan ada perubahan dalam campuran jenis bagian, adalah mungkin untuk menyesuaikan keseimbangan jalur.

Spesifikasi

M3 III

M6 III

Ukuran PCB yang berlaku (LxW)

48 x 48 mm sampai 250 x 510 mm (conveyor ganda) *
48 x 48 mm sampai 250 x 610 mm (conveyor tunggal)
*Conveyor ganda dapat menangani PCB hingga 280 (W) mm. PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengubah conveyor ganda ke mode produksi jalur tunggal.

48 x 48 mm sampai 534 x 510 mm (conveyor ganda) *
48 x 48 mm sampai 534 x 610 mm (conveyor tunggal)
*Conveyor ganda dapat menangani PCB hingga 280 (W) mm. PCB yang lebih besar dari 280 (W) mm harus diproduksi dengan mengubah conveyor ganda ke mode produksi jalur tunggal.

Jenis Bagian

Hingga 20 jenis bagian (dihitung menggunakan pita 8 mm)

Hingga 45 jenis bagian (dihitung menggunakan pita 8 mm)

Waktu pemuatan PCB

Untuk conveyor ganda: 0 detik (operasi terus menerus)
Untuk konveyor tunggal: 2,5 detik (transportasi antara modul M3 III), 3,4 detik (transportasi antara modul M6 III)

Keakuratan penempatan
(Standar Fiducial Mark)
* Keakuratan penempatan diperoleh dari tes yang dilakukan oleh Fuji.

H24G	: +/-0,025 mm (standar mode) / +/-0,038 mm (modus prioritas produktivitas) (3sigma) cpk≥1.00
V12/H12HS	: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00
H04S/H04SF	: +/- 0,040 mm (3 sigma) cpk≥1.00
H08/H04	: +/- 0,050 mm (3 sigma) cpk≥1.00
H02/H01/G04	: +/- 0,030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/- 0,025 mm (3 sigma) cpk≥1.00
GL	: +/- 0,100 mm (3 sigma) cpk≥1.00

H24G	: +/-0,025 mm (standar mode) / +/-0,038 mm (modus prioritas produktivitas) (3sigma) cpk≥1.00
V12/H12HS	: +/- 0,038 (+/- 0,050) mm (3 sigma) cpk≥1.00
H08M/H04S/H04SF	: +/- 0,040 mm (3 sigma) cpk≥1.00
H08/H04/OF	: +/- 0,050 mm (3 sigma) cpk≥1.00
H02/H01/G04	: +/- 0,030 mm (3 sigma) cpk≥1.00
H02F/G04F	: +/- 0,025 mm (3 sigma) cpk≥1.00
GL	: +/- 0,100 mm (3 sigma) cpk≥1.00

Produktivitas
* Percepatan di atas didasarkan pada tes yang dilakukan di Fuji.

H24G	: 37,500 cph (modus prioritas produktivitas) / 35,000 cph (modus standar)
V12	: 26.000 cph
H12HS	: 24.500 cph
H08	: 11.500 cph
H04	: 6.500 cph
H04S	: 9.500 cph
H04SF	: 10.500 cph
H02	: 5.500 cph
H02F	: 6.700 cph
H01	: 4.200 cph
G04	: 7.500 cph
G04F	: 7.500 cph
GL	: 16,363 dph (0,22 detik/titik)

H24G	: 37,500 cph (modus prioritas produktivitas) / 35,000 cph (modus standar)
V12	: 26.000 cph
H12HS	: 24.500 cph
H08M	: 13.000 cph
H08	: 11.500 cph
H04	: 6.500 cph
H04S	: 9.500 cph
H04SF	: 10.500 cph
H02	: 5.500 cph
H02F	: 6.700 cph
H01	: 4.200 cph
G04	: 7.500 cph
G04F	: 7.500 cph
0F	: 3.000 cph
GL	: 16,363 dph (0,22 detik/titik)

Bagian yang didukung

H24G	: 0201 sampai 5 x 5 mm	Ketinggian	: hingga 2,0 mm
V12/H12HS	: 0402 sampai 7,5 x 7,5 mm	Ketinggian	: hingga 3,0 mm
H08M	: 0603 sampai 45 x 45 mm	Ketinggian	: hingga 13,0 mm
H08	: 0402 sampai 12 x 12 mm	Ketinggian	: hingga 6,5 mm
H04	: 1608 sampai 38 x 38 mm	Ketinggian	: sampai 9,5 mm
H04S/H04SF	: 1608 sampai 38 x 38 mm	Ketinggian	: hingga 6,5 mm
H02/H02F/H01/0F	: 1608 sampai 74 x 74 mm (32 x 180 mm)	Ketinggian	: hingga 25,4 mm
G04/G04F	:0402 sampai 15 x 15 mm	Ketinggian	: hingga 6,5 mm

Lebar modul

320 mm

645 mm

Dimensi mesin

L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III)
W: 1900.2 mm, H: 1476 mm

DynaHead ((DX)
Jumlah nozel		12	4	1
Kekuatan transmisi (cph)		25,000 Fungsi kehadiran bagian ON: 24,000	11,000	4,700
Ukuran bagian (mm)		0402 (01005") sampai 7,5 x 7.5 Ketinggian: Hingga 3,0 mm	1608 (0603") sampai 15 x 15 Ketinggian: Hingga 6,5 mm	1608 (0603") sampai 74 x 74 (32 x 100) Ketinggian: Hingga 25,4 mm
Keakuratan penempatan (Fiducial mark berbasis referensi)		+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1,00* * +/- 0,038 mm diperoleh dengan penempatan chip persegi panjang (tinggi dengan akurasi yang tinggi) dalam kondisi optimal di Fuji.	+/- 0,040 mm (3σ) cpk≥1.00	+/- 0,030 mm (3σ) cpk≥1.00
Kehadiran bagian cek		o	x	o
Bagian-bagian pasokan	Pita	o	o	o
	Stick	x	o	o
	Tray	x	o	o

Sistem pasokan suku cadang
Pemakan cerdas	Dukungan untuk pita lebar 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 dan 104 mm
Pemanas tongkat	4 ≤ Bagian lebar ≤ 15 mm (6 ≤ lebar tongkat ≤ 18 mm), 15 ≤ Bagian lebar ≤ 32 mm (18 ≤ lebar tongkat ≤ 36 mm)
Tray	Ukuran baki yang berlaku: 135,9 x 322,6 mm (standar JEDEC) (Tray Unit-M),276 x 330 mm (Tray Unit-LT), 143 x 330 mm (Tray Unit-LTC)

Pertunjukan foto:

Dual Lane Fuji NXT III M3 M6 Pick And Place Mesin SMT Produksi Line 1

Dual Lane Fuji NXT III M3 M6 Pick And Place Mesin SMT Produksi Line 2

Siapa Kita?

Shenzhen Honreal Technology Co, Ltd adalah perusahaan teknologi tinggi nasional, Berspesialisasi dalam penelitian dan pengembangan peralatan smt, produksi, penjualan.Modal terdaftar perusahaan adalah 5 jutaDengan memiliki tim teknis yang berpengalaman dan kemampuan inovasi teknis yang sangat baik,Membuat rantai pasokan produk dan tim layanan yang lebih baik dan memenuhi kebutuhan pelanggan yang berbeda adalah tujuan jangka panjang kami.Kami akan memenuhi kebutuhan pelanggan dengan memahami pelanggan, menempatkan mereka di tempat pertama dan menyediakan layanan yang berharga.

Dual Lane Fuji NXT III M3 M6 Pick And Place Mesin SMT Produksi Line 3

Pengemasan

Dual Lane Fuji NXT III M3 M6 Pick And Place Mesin SMT Produksi Line 4

Kata kunci:Digunakan NXTIII M3, tahun 2023 NXTIII M3, tahun 2022 NXTIII M3, High sped SMT placer, High sped chip shooter,

2021 tahun NXTIII M6, Mesin pilih dan tempat fleksibel, mesin PNP,FUJI SMT mount,Mesin SMD kedua tangan,

Fuji pick & place machine,2020 NXTIII M6, tangan kedua 2019 NXTIII M6, digunakan 2018 NXTIII M3, SMT mount,Fuji nxt m6

spesifikasi,fuji nxt3 manual pdf,Chip Mounter,2020 NXTIII M3, SMT Machine, SMT Production Line,Pick Place Machine,

SMT pick and place machine, SMT Line.
