Pengantar pemasangan

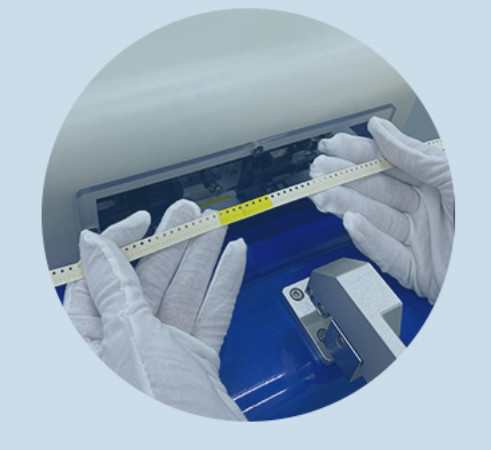

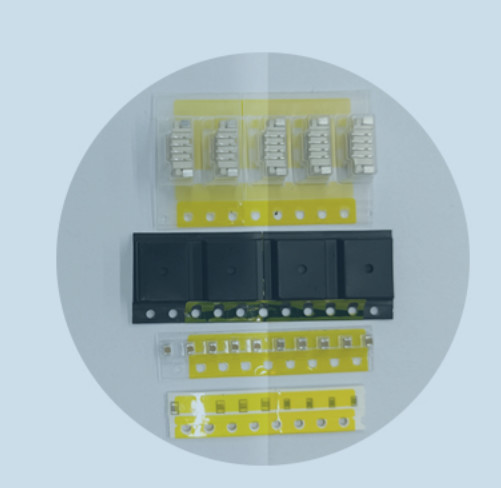

Splicing BW-HP08 dikembangkan untuk jalur produksi otomatis SMT, switch jalur cepat tanpa henti, real-time error proof.Hal ini dapat secara otomatis mendeteksi posisi kantong kosong di kepala dan ekor dari dua gulungan dari komponen yang sama, memotong dan splicing dengan tepat, dan tingkat lulus setinggi 99%. Dengan pengukuran RC standar, pencocokan AOI layar sutra dan fungsi deteksi kantong kosong, mengurangi operasi manual dan biaya,sangat meningkatkan jalur produksi SMT OEE.
Keuntungan FUNGSIONAL
Mudah dioperasikan: 5 menit untuk belajar mengoperasikan mesin.
Meningkatkan efisiensi: Tingkat lulus 98%+, membantu meningkatkan efisiensi
Pelacakan:Membuat laporan pemasangan secara otomatis.
Deteksi kantong kosong: CCD menangkap ukuran 01005 dan di atas komponen SMD.
Multiple Error-proof: 1.Automatis membandingkan barcode 1 dan 2 yang dipindai.
2. Silkscreen & karakter identifikasi & perbandingan.
3. Pengukuran nilai resistensi dan kapasitansi.
| Jenis | BW-HP08 |
| Dimensi | 380*470*1450mm |
| Berat badan | 95kg |
| Ketinggian kerja | 900 ± 15 mm |
| Lebar gulungan | 8mm Paper Reel dan Plastic Reel |
| Visi CCD | Perbandingan pencetakan font & karakter |
| Ukuran komponen RC | 01005/0201/0402/0603/0805/1206/1210 |
| Frekuensi pengukuran | 50HZ-200KHZ |
| Keakuratan pengukuran LCR | 0.05% |
| Resolusi layar | R:0.01Mhms-99.9999Mhms |
| C:0.00001pF-9.9999F | |
| CT splicing | 8-10S (tidak termasuk waktu manual) |
| Tingkat lulus | 99% |
| Antarmuka MES | Didukung |
| IPC | IPC, 10 ′′ panel sentuh |
| Sistem operasi | Win10 |
| Tegangan baterai | Baterai Lithium DC 48V |
| Tegangan kerja rata-rata | DC 48V,AC 110-220V |
| Metode pemotongan gulungan | Secara otomatis |
| Opsi konfigurasi lainnya |
Di luar lengan pendukung AC dual reel, cetak
|
