Pengantar pemasangan

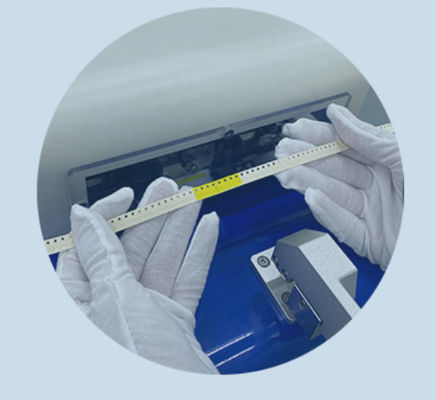

Splicing BW-HP24 dikembangkan untuk jalur produksi otomatis SMT, switch jalur cepat tanpa henti, real-time error proof.Hal ini dapat secara otomatis mendeteksi posisi kantong kosong di kepala dan ekor dari dua gulungan dari komponen yang sama, memotong dan splicing dengan tepat, dan tingkat lulus setinggi 99%. Dengan pengukuran RC standar, pencocokan AOI layar sutra dan fungsi deteksi kantong kosong, mengurangi operasi manual dan biaya,sangat meningkatkan jalur produksi SMT OEE.
Fitur:
1. OK untuk lebar pita 8-24mm;
2.RC pengukuran online,
3. Dapat mengukur akurasi tinggi dan komponen kecil

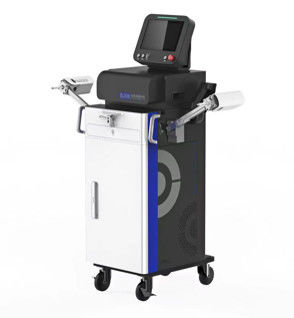

| Jenis | BW-HP24 |
| Dimensi | 400*470*1450mm |
| Berat badan | 95KG ((Baterai tidak termasuk) |
| Ketinggian kerja | 900 ± 15 mm |

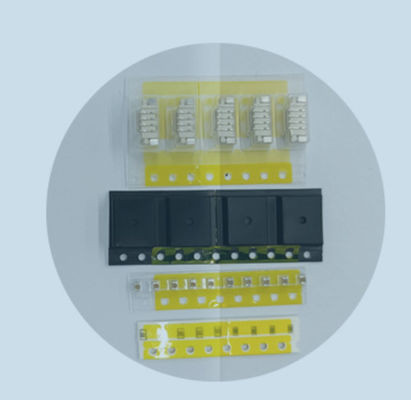

| Lebar gulungan | 8-24MM Kertas * plastik |
| Visi CCD | Pitch, empty pocket & silkscreen AOI |
| Ukuran komponen RC | 01005/0201/0402/0603/0805/1206/1210 |
| Frekuensi pengukuran | 50HZ-200KHZ |
| Keakuratan pengukuran LCR | 0.05% |
| Resolusi layar | R:0.01Mhms-99.9999Mhms |
| C:0.00001pF-9.9999F | |
| CT splicing | 8-10S (tidak termasuk waktu manual) |
| Tingkat lulus | 99% |
| Antarmuka MES | Didukung |
| IPC | IPC, 10 ′′ panel sentuh |
| Sistem operasi | Win10 |
| Tegangan baterai | Baterai Lithium DC 48V |
| Tegangan kerja rata-rata | DC 48V,AC 110-220V |
| Metode pemotongan gulungan | Secara otomatis |
| Opsi konfigurasi lainnya |
Di luar lengan pendukung AC dual reel, cetak
|
