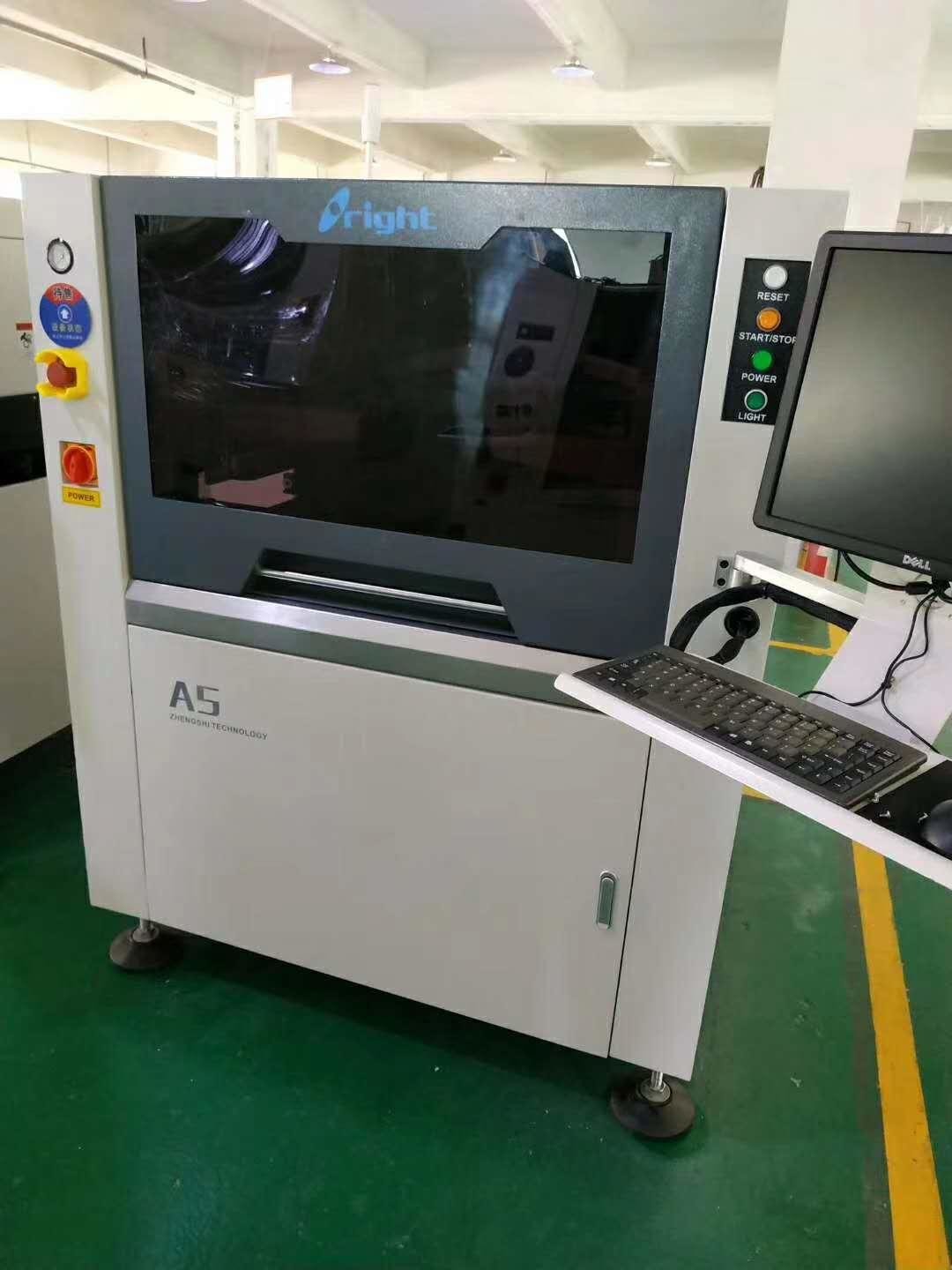

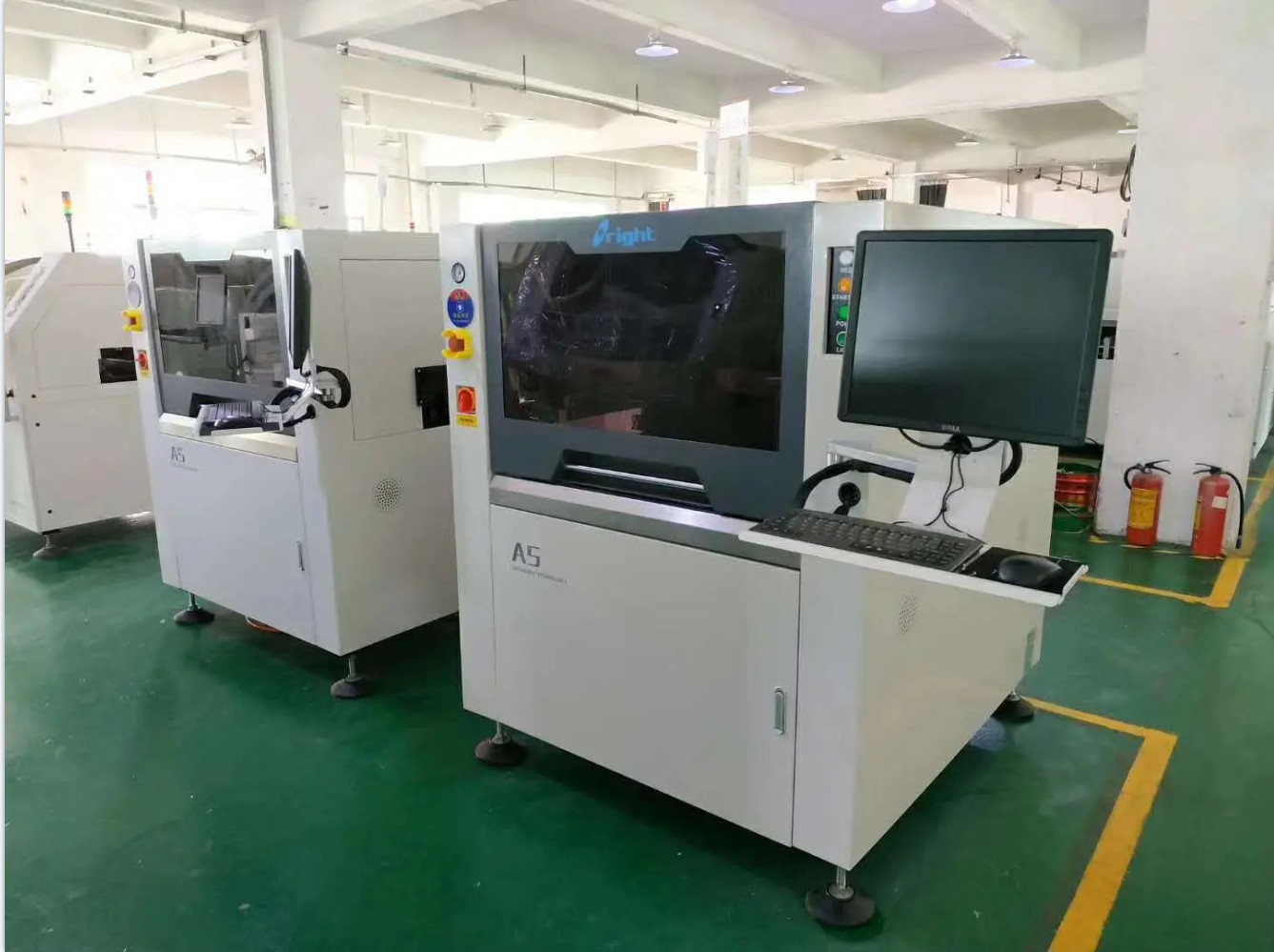

Pencetak Stencil Pcb Otomatis Mesin Pencetak Stencil A5
Deskripsi produk:
Desain manusiawi;
Berbagai aplikasi, fleksibilitas yang kuat;
Sistem pembersih otomatis jenis semprotan unik;
Struktur penghematan kertas tisu yang sangat efisien dan hemat energi;
Sistem pemrosesan gambar yang unik;
Modus produksi cetak cerdas;
Rentang cetak: 400*340mm/510*340mm;
Mengadopsi platform penghubung tiga sumbu UVW internasional yang umum;
Ukuran mesin:1220X1355X1500mm;
Opsi mesin: Fungsi penambahan timah otomatis, fungsi deteksi penutup stensil otomatis, fungsi dispensasi otomatis, fungsi umpan balik tekanan squeegee;
Fungsi MSE/SPI otomatis Inline Fungsi kontrol suhu dan kelembaban otomatis.
Parameter peralatan:
|
SCrean Frames: |
370*370mm~737*737mm |
|
Pikiran: |
25 ~ 40mm |
|
Ukuran PCB ((min ~ max) |
50*50~400*340mm |
|
Ketebalan PCB |
0.4 ~ 6mm |
|
PCB Warpage |
< 1% |
|
Ketinggian transportasi |
900±40mm |
|
Arah transportasi |
Kiri ke kanan atau kanan ke kiri |
|
Kecepatan Transportasi |
Max 1500mm/s dapat diprogram |
|
Kepala cetak |
Dua kepala cetak bermotor independen |
|
Kecepatan squeegee |
6 ~ 200mm/detik |
|
Sudut Squeegee |
60°/55°/45° |
|
Tipe squeegee |
Baja tahan karat (standar) Plastik |
|
Stensil Pemisahan spped |
0.1 ~ 20mm/detik dapat diprogram |
|
Sistem pembersihan |
Dry/Wet/Vacuum ((Programmable) |
|
Jangkauan Penyesuaian Tabel |
X:±10mm Y:±10mm |
|
CCD FOV |
8*6mm |
|
Inspeksi pasta solder |
Standar Inspeksi 2D |
|
Mengulangi Keakuratan Posisi |
± 0,025mm |
|
Waktu Siklus |
< 7s (tidak termasuk pencetakan dan pembersihan) |
|
Pergantian produk |
<5 menit |
|
Udara yang Dibutuhkan |
4.5 ~ 6kg/cm2 |
|
Berat mesin |
Sekitar 1000kg |
|
Dimensi Mesin |
1220*1355*1500 |
