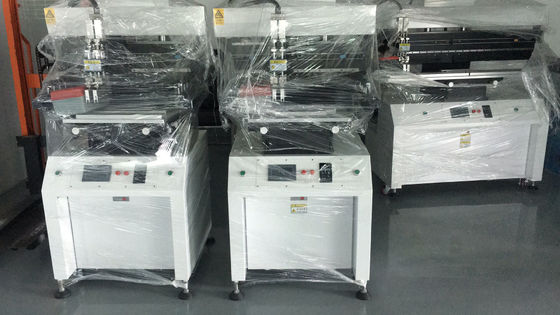

Semi Auto SMT Stencil Printer Untuk PCB Printed Circuit Board Silk Screen Printing

Semi Auto Printed Circuit Board Silk Screen Printing Mesin Printer PCB

Pengantar produk:
1Menggunakan presisi guide rail dan motor impor untuk menggerakkan konversi kursi bilah, pencetakan, dan akurasi tinggi.

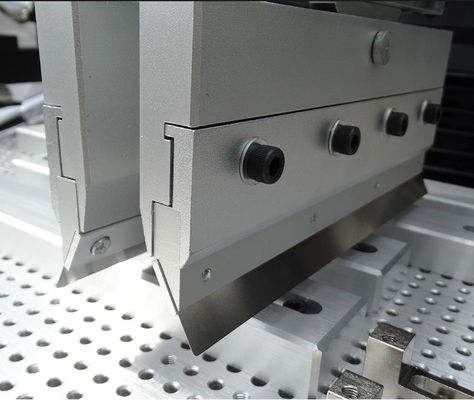

2.Printing scraper dapat memutar 45 derajat tetap, mudah mencetak stensil dan squeegee pembersihan dan penggantian.
3Blok scraper dapat diatur sebelum dan setelah pisau, untuk memilih posisi cetak yang tepat.
4Dikombinasikan dengan plat pencetakan alur tetap dan PIN, mudah instalasi dan penyesuaian, untuk pencetakan single, double-sided.
5.School Edition cara untuk memindahkan mesh baja, dikombinasikan dengan dicetak (PCB), X, Y, Z. penyesuaian halus yang nyaman.
6. Dapat diatur untuk satu arah dan dua arah, berbagai metode pencetakan.
7Dengan fungsi penghitungan otomatis untuk memfasilitasi produksi statistik output.
8.Aturan sudut pisau, pisau baja, pengikis karet cocok.
9.Touch screen dengan fungsi screensaver, waktu dapat disesuaikan untuk melindungi hidup layar sentuh.
10.Tampilan kecepatan cetak, dapat disesuaikan.


Karakteristik dan fungsi peralatan

1.1 Mengadopsi motor presisi Jerman dan panduan linier, pencetakan pemegang scraper cenderung lebih stabil;

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;

1.3 Input total tegangan catu daya: fase tunggal 220V 50/60Hz, konsumsi daya 100W, tampilan online status operasi;

1.4 Dasar pencetakan dapat diangkat 450 dan diperbaiki, membuatnya nyaman untuk memuat dan melepaskan scraper dan membersihkan jaring baja;

Dasar pencetakan 1.5 dapat dipindahkan ke depan dan diperbaiki, sehingga mudah untuk mencocokkan posisi pola mesh baja untuk mencapai hasil pencetakan yang lebih baik;

Lengan pendukung kerangka 1,6 mesh dapat disesuaikan kiri dan kanan secara terpisah, cocok untuk rentang pencetakan 300-1550mm;

Platform percetakan modular 1.7 dilengkapi dengan slot tetap dan PIN penentuan posisi, yang cepat diganti dan mudah ditemukan, cocok untuk operasi substrat satu sisi dan dua sisi;

1.8 Metode proofreading mengadopsi gerakan lengan pendukung bingkai mesh untuk berkoordinasi dengan koreksi X, Y, dan Z dan penyesuaian bahan cetak (platens),membuat koreksi mudah dan sederhana;

1.9 Mengadopsi kontrol Mitsubishi PLC, kontrol sentuhan antarmuka manusia-mesin, dengan opsi untuk pencetakan tunggal/banyak, serta metode manual atau otomatis;

1.10 Kursi scraper dapat disesuaikan maju mundur, dan scraper cetak dapat disesuaikan, sesuai dengan kebutuhan pencetakan produk;

1.11 Mengadopsi silinder Xingchen dan saklar kedekatan magnetik, meja kerja bergerak maju mundur, dan permukaan pencetakan dapat mencapai akurasi + 0,001mm di tempatnya;

1.12 Gunakan tekanan udara 4-6 kg/cm2, luas meja cetak 300x400mm dan 450x450mm (cocok untuk ukuran yang lebih besar), akurasi cetak +0,02mm, pengulangan mesin +0,02mm;

1.13 Dilengkapi dengan fungsi penghitungan otomatis dan pengaturan frekuensi, memfasilitasi statistik produksi;
