Deskripsi

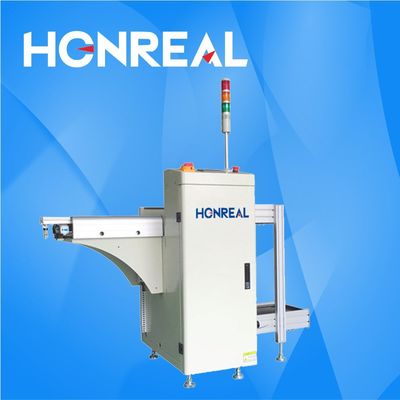

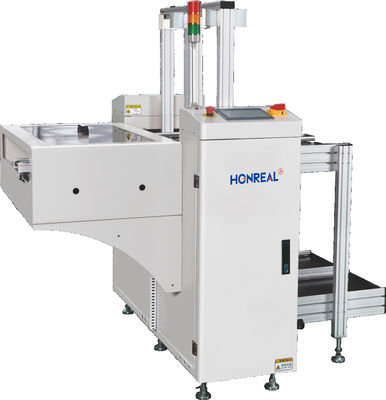

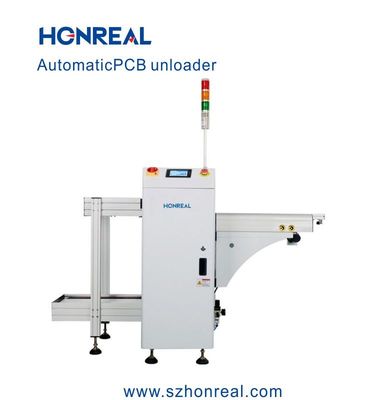

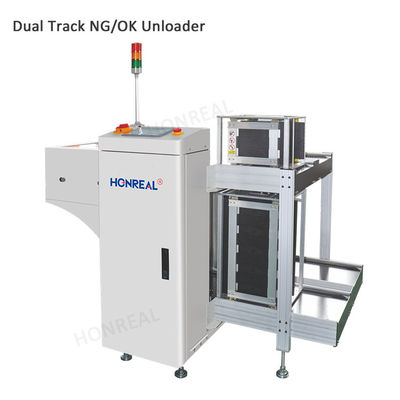

Peralatan ini digunakan untuk operasi penerima papan PCB dari jalur produksi SMT,dan cocok untuk menerima papan NG dan papan OK setelah AOI di belakang mesin pemasangan reflow.
Fitur
1.Panasonic PLC + Kontrol layar sentuh, mudah dioperasikan.
2Desain dengan struktur yang kuat.
3Klem udara atas dan bawah memastikan lokasi kotak material dengan akurat.
4Desain jalur gas khusus memastikan bahwa panel PCB tidak didorong.
5Dengan sinyal SMEMA.
Parameter teknis | |
| Fungsi | Peralatan ini digunakan di belakang AOI,dengan menerima sinyal AOI,NG dan OK PCB secara otomatis disimpan secara terpisah. |
Ketebalan PCB | Min0.6mm |
Nomor majalah | Transportasi ke atas: 1 pcs, Transportasi ke bawah: 2 pcs, (atau disesuaikan) |
Pilih pitch langkah | 1-4 ((10mm langkah pitches) |
Waktu pemuatan PCB | Sekitar 6 detik. |
Waktu perubahan majalah | Sekitar 30 detik. |
Arah transportasi | Kiri ke kanan/kanan ke kiri (opsional) |
Ketinggian transportasi | 900±20mm ((atau disesuaikan) |
Tekanan udara | 4-6 bar, MAX30L/menit |
Sumber daya listrik | 100-230V AC ((disesuaikan) fase tunggal, MAX 300V/A |
Spesifikasi | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| Ukuran PCB (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| Ukuran mesin (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210 × 1730 × 1200 | 2210×1870×1200 |
| Ukuran kantong ((L*W*H) mm | 355*320*563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Berat badan | 150kg | 180kg | 210kg | 250kg |
