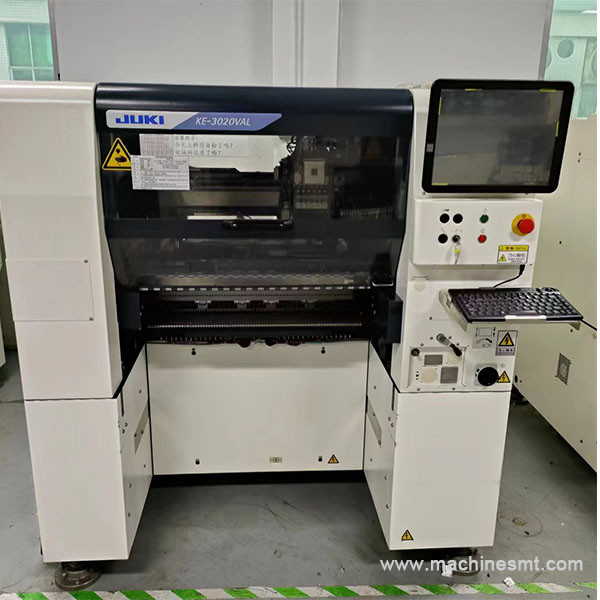

Peralatan JUKI SMT Kecepatan Tinggi Fleksibel Mounter KE-3020VA
Fitur
Perkembangan Berkelanjutan dari Seri KE
|
Chip |
20,900CPH chip (Laser centering / Optimum) |
|---|---|
|
IC |
9,470CPH (Vision Centering / MNVC) |
Dari 0402 ((01005) sampai 74mm komponen persegi atau 50×150mm
KE-3020VA
Satu kepala laser multi-nozzle (6 nozzle) ditambah
satu kepala IC dengan sensor CDS (1 nozzle)
Penggunaan pengumpan pita ganda elektronik memungkinkan pemasangan maksimum 160 jenis komponen.
MNVC adalah standar
Kecepatan tinggi, pusat penglihatan di udara
(Ketika menggunakan kamera resolusi tinggi dan MNVC)
Pemanfaatan komponen baki dengan kecepatan tinggi (Opsional)
PWB berukuran lebih panjang di sumbu X (opsional)
Penempatan PoP (opsional)
| Fast Smart Modular Mounter | |||||
|---|---|---|---|---|---|
| Model | RS-1R | ||||
| Spesifikasi transporter | standar | Ekstensi konveyor 150 mm, di hulu dan hilir |
Ekstensi konveyor 250 mm, di hulu dan hilir |
||
| Ukuran papan | minimal | 50×50mm | |||
| maksimum | 1 buffer | 650×370 mm (Penguncian tunggal) | |||
| 950×370 mm (pembatasan ganda) | 1,100×370 mm (penyambung ganda) | 1,200×370 mm (penyambungan ganda) | |||
| 3 penyangga | 360×370mm | 500×370mm | 600×370mm | ||
| Tinggi komponen | 25 mm | ||||
| Ukuran komponen | 0201*1 □74 mm /150×50 mm | ||||
| Kecepatan penempatan | Optimum | 47,000CPH | |||
| IPC9850 | 31,000CPH | ||||
| Keakuratan penempatan | ±35μm ((Cpk √1) | ||||
| Pengakuan penglihatan | ± 30μm | ||||
| Masukan feeder | max.112*2 | ||||
