Fuji High Speed Automatic Smt Pick And Place Machine Mesin pemasangan Smd Mesin pemasangan permukaan

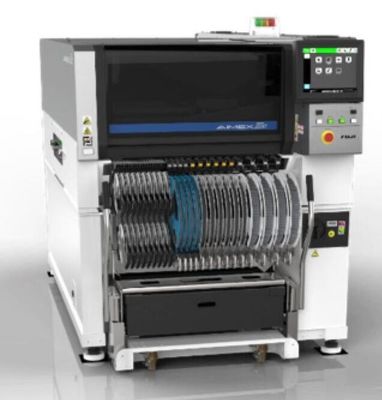

Platform Penempatan Fleksibel AIMEX III
AIMEX III dirancang untuk fleksibilitas komponen, fleksibilitas PCB dan fleksibilitas produksi.
Produksi untuk panel besar atau produksi simultan dua model
AIMEX III dapat mendukung panel besar hingga 774 (L) x 710 (W) mm.
Produksi bersamaan dari dua produk yang berbeda adalah mungkin menggunakan mesin konfigurasi conveyor ganda kami.AIMEX III juga memungkinkan berbagai metode produksi dan mendukung berbagai ukuran panel.
Dynamic Exchange DynaHead
AIMEX III menawarkan pertukaran dinamis selama produksi untuk alat yang terbaik untuk pekerjaan. produksi tanpa batas dimungkinkan menggunakan DynaHead untuk secara dinamis bertukar antara 12 muncung,Alat dengan 4 nozel dan nozel tunggal.
Meminimalkan jumlah pergantian
Waktu pergantian dapat dikurangi dengan melakukan pergantian batch MFU dan dengan mesin yang memiliki hingga 130 slot untuk feeders yang memungkinkan untuk memuat semua bagian yang diperlukan.
Meningkatkan produksi dengan lancar
Penciptaan data otomatis dan pengeditan pada mesin menggunakan panel layar sentuh besar untuk mendukung peningkatan produksi baru dan respon cepat terhadap perubahan mendadak pada program.
Spesifikasi
| Spesifikasi Dasar | ||
|---|---|---|
| Ukuran PCB ((LXW) |
|
|
| Kapasitas feeder | Hingga 130 (8 mm pita) | |
| Waktu beban PCB | 2.9 detik | |
| Keakuratan penempatan (Fiducial mark berbasis referensi) |
H24G: +/-0,025 mm (standar mode) / +/-0,038 mm (modus prioritas produktivitas, dalam pengembangan) (3sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 OF: +/- 0,050 mm (3σ) cpk≥1.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Dimensi mesin | L: 1280mm, W: 2656mm, H: 1556mm | |
| Penempatan kepala | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | OF | |||||||
| Jumlah nozel | 24 | 8 | 2 | 1 | 1 (atau 1 cakar) |
||||||
| Kekuatan transmisi (cph) | 37,000 cph (modus prioritas produktivitas, sedang dikembangkan) 35,000 cph (mode standar) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Ukuran bagian (mm) |
03015 mm sampai 5 x 5 Ketinggian: Hingga 2,0 mm |
0603 (0201") sampai 45 x 45 Ketinggian: Hingga 13,0 mm |
1608 (0603") sampai 74 x 74 (32 x 180) Ketinggian: Hingga 25,4 mm |
1608 (0603") sampai 74 x 74 (32 x 180) Ketinggian: Hingga 38,1 mm |
|||||||
| Kehadiran bagian cek |
○ | ○ (H08MQ) |
○ | x | |||||||
| Bagian-bagian pasokan |
Pita | ○ | ○ | ○ | ○ | ||||||
| Stick | x | ○ | ○ | ○ | |||||||
| Tray | x | ○ | ○ | ||||||||
| DynaHead ((DX) | ||||
| Jumlah nozel | 12 | 4 | 1 | |
| Kekuatan transmisi (cph) | 27,000 Fungsi kehadiran bagian ON: 26,000 |
12,000 | 5,800 | |
| Ukuran bagian (mm) |
0402 (01005") sampai 12,5 mm secara diagonal dan Y adalah 7,5 mm atau kurang Ketinggian: Hingga 3,0 mm |
1608 (0603") sampai 15 x 15 Ketinggian: Hingga 6,5 mm |
1608 (0603") sampai 74 x 74 (32 x 100) Ketinggian: Hingga 25,4 mm |
|
| Keakuratan penempatan (Fiducial mark berbasis referensi) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Kehadiran bagian cek |
o | x | o | |
| Bagian-bagian pasokan |
Pita | o | o | o |
| Stick | x | o | o | |
| Tray | x | o | o | |
