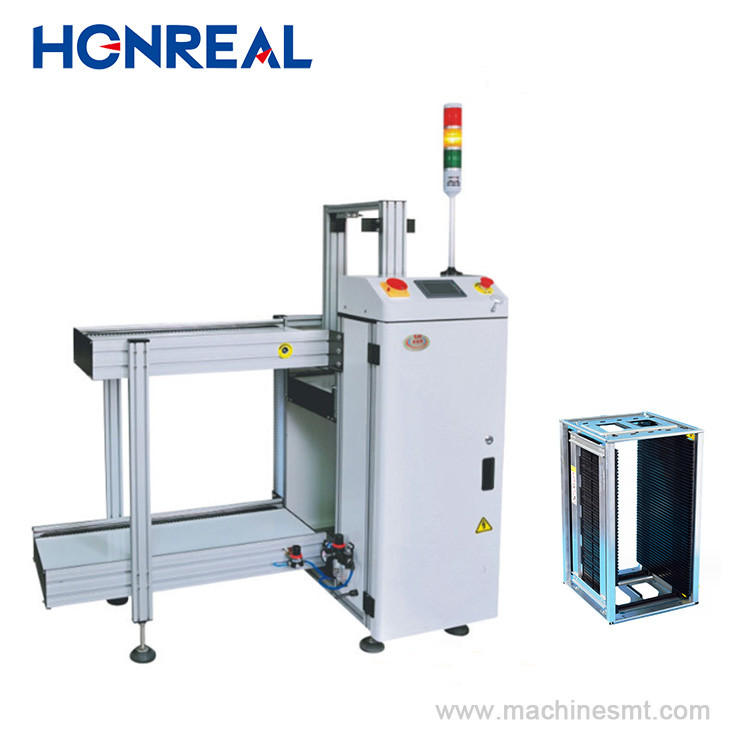

Peralatan perakitan elektronik Pemuat PCB SMT otomatis
Pengantar produk:
1Unit ini digunakan untuk mengirim PCB keluar dari majalah ke jalur produksi SMT.
2Sistem kontrol PLC yang stabil dan dapat diandalkan;
3.Gampang untuk mengoperasikan LED layar sentuh kontrol antarmuka;
4Klem pneumatik dari tiga titik atas dan bawah disediakan untuk penyelarasan majalah;
5. Desain dorongan yang efektif dapat memastikan PCB tidak rusak;
6.3 kapasitas pengisian majalah.
7. Arah dari kiri ke kanan atau kanan ke kiri (opsional).
8.Mengamati kesalahan mesin selalu;
9Desain yang solid dan stabil;
10.SMEMA port kompatibel;
| Parameter teknis | |
| Fungsi | Unit ini digunakan untuk mengirim PCB keluar dari majalah ke jalur produksi SMT |
| Ketebalan PCB | Min0.6mm |
| Nomor majalah | Transportasi ke atas:1pcs, transportasi ke bawah:1ps, ((atau disesuaikan) |
| Pilih pitch langkah | 1-4 ((10mm langkah pitches) |
| Waktu pemuatan PCB | Sekitar 6 detik. |
| Waktu perubahan majalah | Sekitar 30 detik. |
| Arah transportasi | Kiri ke kanan/kanan ke kiri (opsional) |
| Ketinggian transportasi | 900±20mm ((atau disesuaikan) |
| Tekanan udara | 4-6 bar, MAX 10L/menit |
| Sumber daya listrik | 100-230V AC ((disesuaikan) fase tunggal, MAX 300V/A |
Ini adalah model standar
| Spesifikasi | ||||
| Nomor model | HR-250 | HR-330 | HR-390 | HR-460 |
| Ukuran PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| Ukuran mesin (L × W × H) mm | 1370 × 750 × 1200 | 1550×830×1200 | 1750 × 920 × 1200 | 1750×990×1200 |
| Ukuran kantong (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Berat badan | 110kg | 135kg | 155kg | 175kg |
