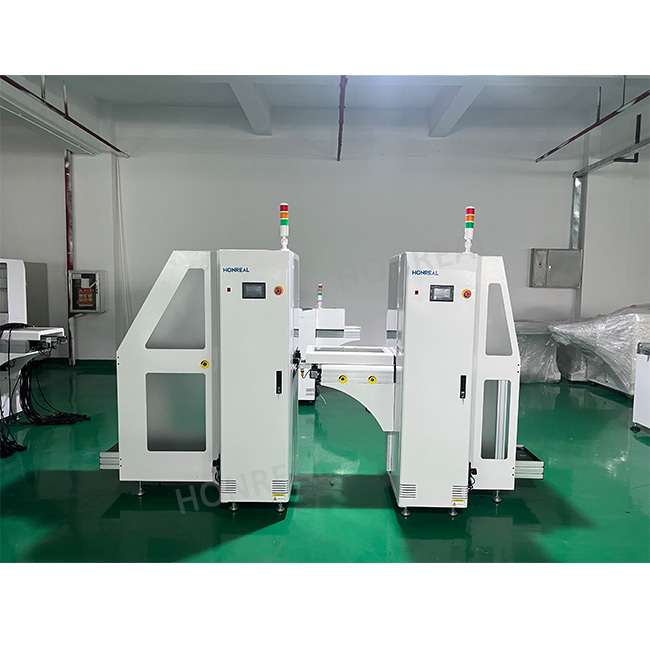

Peralatan penanganan pcb mesin loader pcb otomatis smt loader majalah 1-4 langkah pitches loader pcb unloader
Pengantar produk:
|
Parameter teknis
|
|
| Fungsi | Unit ini digunakan untuk mengirim PCB keluar dari majalah ke jalur produksi SMT |
|
Ketebalan PCB
|
Min0.6mm |
|
Nomor majalah
|
Transportasi ke atas:1pcs, transportasi ke bawah:1ps, ((atau disesuaikan) |
|
Pilih pitch langkah
|
1-4 ((10mm langkah pitches) |
|
Waktu pemuatan PCB
|
Sekitar 6 detik. |
|
Waktu perubahan majalah
|
Sekitar 30 detik. |
|
Arah transportasi
|
Kiri ke kanan/kanan ke kiri (opsional) |
|
Ketinggian transportasi
|
900±20mm ((atau disesuaikan) |
|
Tekanan udara
|
4-6 bar, MAX10L/menit |
|
Sumber daya listrik
|
100-230V AC ((disesuaikan) fase tunggal, MAX 300V/A |
| Spesifikasi | ||||
| Nomor model | HR-250 | HR-330 | HR-390 | HR-460 |
| Ukuran PCB (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ((530x390) | (50x50) ((530x460) |
| Ukuran mesin (L × W × H) mm | 1370 × 750 × 1200 | 1550×830×1200 | 1750 × 920 × 1200 | 1750×990×1200 |
| Ukuran kantong (L × W × H) mm | 355×320×563 | 460×400×563 | 535×460×570 | 535×530×570 |
| Berat badan | 110kg | 135kg | 155kg | 175kg |
Pemeliharaan peralatan
1. Periksa apakah sabuk pengangkut terlalu longgar dan menjaga sabuk bersih
2. Jaga bantalan linier dan sumbu optik dari meja angkat bersih
3. Hapus minyak kotor dengan kain atau kertas bebas bulu, dan kemudian pelumasan sekrup bola
4. Uji semua fungsi operasi otomatis dan manual
5. Uji apakah transmisi PCB lancar
6. Sesuaikan platform angkat ke posisi tertinggi, matikan daya, dan periksa apakah platform angkat telah turun.
7.Periksa apakah silinder bergerak dengan lancar
8- Periksa jalur sabuk untuk memakai
9.Periksa apakah sensor fotoelektrik dan sensor magnetik bekerja dengan baik
Sertifikasi
Pengemasan
FAQ
1) Ini adalah pertama kalinya saya menggunakan mesin jenis ini, apakah mudah dioperasikan?
Ada manual bahasa Inggris atau video panduan yang menunjukkan kepada Anda cara menggunakan mesin.
Jika Anda masih memiliki pertanyaan, silakan hubungi kami melalui e-mail / skype / telepon / layanan online trademanager.
2)Bagaimana latihan?
A: Setelah membeli mesin kami, insinyur Anda dapat pergi ke perusahaan kami atau sangat mudah dioperasikan
mesin sesuai dengan video pelatihan dan manual pengguna, manual pengguna akan datang dengan mesin bersama-sama.
3) Saya ingin bertanya apakah mungkin untuk memiliki logo saya pada produk.
Kami harap Anda tahu bahwa perusahaan kami sangat mendukung layanan logo yang disesuaikan, kami melakukan ini.
4) Bagaimana saya bisa membeli mesin ini dari Anda? (Sangat mudah dan fleksibel!)
A. Hubungi kami tentang produk ini secara online atau melalui e-mail.
B. Menegosiasikan dan mengkonfirmasi harga akhir, pengiriman, metode pembayaran dan persyaratan lainnya.
C. Kirimkan Anda faktur proforma dan konfirmasi pesanan Anda.
D. Lakukan pembayaran sesuai dengan metode yang tertera pada faktur proforma.
E. Kami mempersiapkan pesanan Anda dalam hal faktur proforma setelah mengkonfirmasi pembayaran penuh Anda.
Dan 100% pemeriksaan kualitas sebelum pengiriman.
F. Kirim pesanan Anda melalui udara atau laut.
